微机控制电子式扭转试验台

微机控制电子式扭转试验台

浏览量 426
规格/型号:暂无
品牌:美特斯
应用领域:检测设备
产地:山东 - 济南
厂家/供应商:济南美特斯测试技术有限公司
咨询电话::13176022133(请说明信息源自“北方有色网”)
更新时间:2025-06-27
级别:待认证

微机控制电子式扭转试验台说明介绍

微机控制电子式扭转试验台

微机控制电子式扭转试验台


产品简介

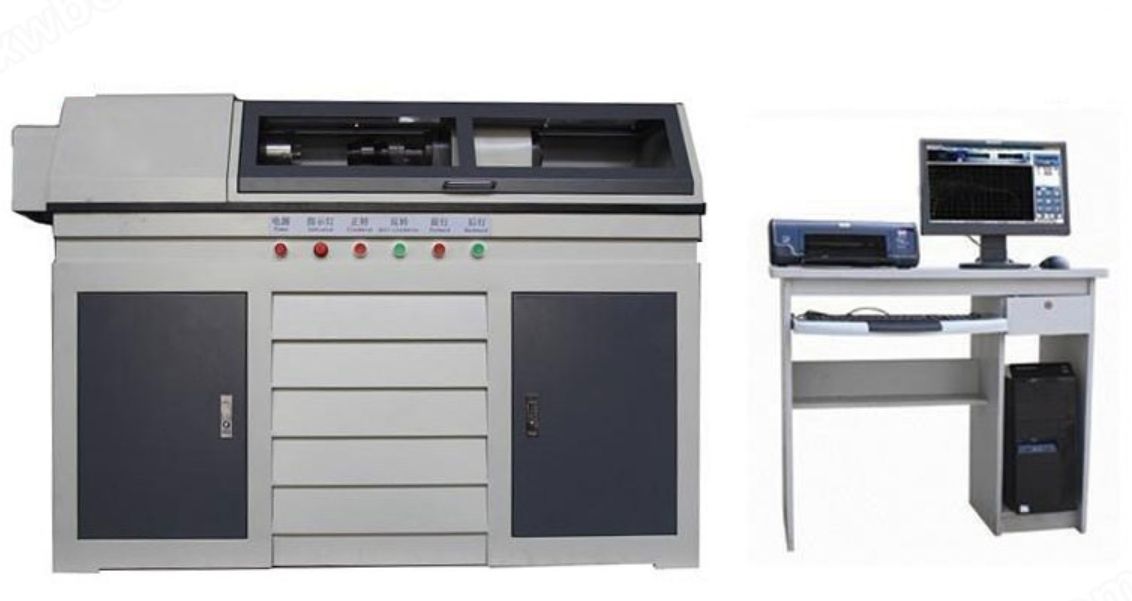

微机控制电子式扭转试验台是由加载系统、传动系统、STC300数字式数据采集处理系统及计算机测量控制显示系统等组成,适用于对金属材料、非金属材料以及各类构件如传动轴、半轴等静态力学的性能测试。

详情介绍

微机控制电子式扭转试验台是由加载系统、传动系统、STC300数字式数据采集处理系统及计算机测量控制显示系统等组成,适用于对金属材料、非金属材料以及各类构件如传动轴、半轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示,STC300数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。采用行星摆线针轮减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

本试验台适用于金属材料、非金属材料、复合材料以及构件的扭转性能测试试验。可根据国家标准《GB/T10128-1998  金属室温扭转试验方法》进行试验和提供数据。设计依据:JB/T9370-1999《扭转试验机技术条件》用户也可以提供相关的技术标准,按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。

主    机:采用卧式结构,主体结构采用框架结构,以保证整机的刚性。主传动轴、夹具采用优质钢材,保证其使用寿命。试样的安装、拆卸方便、快捷。夹头的移动端采用精密重型导轨,使其能自由移动,将试件的轴向拉力减少到最小。

驱动系统:由进口全数字交流伺服控制系统驱动。速度调节范围宽,加载均匀、稳定。

传动系统:采用进口精密减速机传动,保证传动的均匀、稳定及传动精度。试验空间0~600m范围内任意手动调节。

测量显示系统:采用光电编码器采集试样的扭转角度,高精度扭矩传感器采集试样的扭矩,高精度旋转编码器测量试样的扭转变形。计算机屏幕显示试样的扭矩、扭转角度、扭转变形以及各类曲线等。

主要技术参数:

扭矩:1000Nm;

试验机准确度等级:1级;

扭矩测量范围:2%-F.S;

扭矩示值相对误差:示值的±1%以内;

扭矩分辨力:扭矩的1/300000(全程不变化);

扭转角测量范围:0-9999°;

扭转角示值相对误差:示值的±1%以内;

扭转计扭角分辨力:0.001°;

扭转计扭角示值相对误差:示值的±1%以内;

扭转速度:3.6-360°/min(无级调速);

扭转速度相对误差:设定值的±0.5%以内;

夹头间距离:0-600mm13

试样平行段最小直径:小于φ8mm14

试样平行段直径:大于φ20mm;15

电源电压:AC220V    50Hz

主电机功率: 2.0

试验测试功能特点:

Win2000/XP中文操作平台,具有变结构PID参数调节功能,实现扭矩、扭转角度、变形全闭环控制。

使用以图形为界面的视窗式操作系统,可设定显示屏幕及操作面板;

可设定试验速度及各种控制参数;

可实时显示基本试验结果(断裂值、峰值);

可实时显示试验过程各种相关参数图形;

可实现系统诊断并显示诊断结果。

试验机实现分级管理权限。不同的用户可进入不同的管理界面、分三级用户管理权限。

整机利用进口全数字交流伺服控制系统及STC300数字式数据采集处理系统,光电编码器采集试样的扭转角度。

软件操作

①控制模式采用智能专家设置系统,用户可以根据自己的实际要求编制试验过程控制方式,自动完成试验。

② Windows2000/XP全中文界面,人机对话方式。试验的全部操作均借助CRT,通过计算机键盘与鼠标完成,计算机屏幕显示试验扭矩T,扭转角度θ,各种试验曲线(扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等)试验机工作状态等。

③曲线坐标的大小可以根据实际的试验数据进行调整。

④输出打印各种试验报表格式(报表格式可以Excel或Word格式输出)。

⑤符合JB/T9370-1999《扭转试验机技术条件》及GB10128-1988《金属室温扭转试验方法》数据处理的相关要求。

⑥可以检测试件的切变模量G值、屈服点τs、上屈服点τsu、下屈服点τsl、抗扭强度τb等。扭矩和扭转角自动跟踪测量,并显示试验曲线。显示试验的扭矩值、扭转角、扭转速度。 试验结束后,自动进行试验数据处理,能自动求取材料的切变模量G、规定非比例扭转应力τp、屈服点、上屈服点τsu、下屈服点τsl、抗扭强度τb等性能参数。能根据用户要求可随意编制报告格式并可输出打印试验报告。
