仪器化落锤冲击试验机

仪器化落锤冲击试验机

浏览量 572
规格/型号:ASTM D7136
品牌:冠测
应用领域:检测设备
产地:北京 - 北京
厂家/供应商:北京冠测精电仪器设备有限公司
咨询电话::13581986832(请说明信息源自“北方有色网”)
更新时间:2025-06-16
级别:待认证

仪器化落锤冲击试验机说明介绍

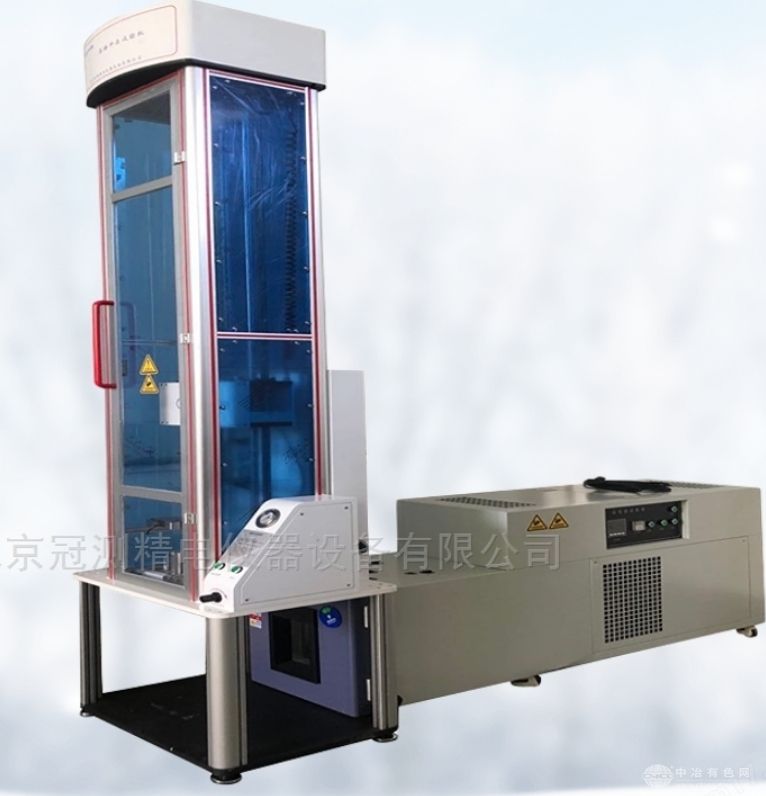

ASTM D7136仪器化落锤冲击试验机

ASTM D7136仪器化落锤冲击试验机


产品介绍:ASTM D7136仪器化落锤冲击试验机主要测试材料的抗冲击能力,即通过一定质量的锤头在一定的高度自由下落对试样进行冲击,通过高速率同步采集锤头对试样冲击接触后的数据,分析试样的抗冲击能力及试样的损坏和断裂状态。

设备名称:ASTM D7136仪器化落锤冲击试验机

一、满足标准:

1、ISO 3127 ISO 6603 ISO7765 ISO11343 ISO8256 PREN6038 DIN 53373

2、ASTM D2444 ASTM D3763 ASTM D5628 ASTM D7136/D7136M-05 ASTM D7192

二、仪器概述:

ASTM D7136仪器化落锤冲击试验机(冲击力试验机)主要测试材料的抗冲击能力,即通过一定质量的锤头在一定的高度自由下落对试样进行冲击,通过高速率同步采集锤头对试样冲击接触后的数据,分析试样的抗冲击能力及试样的损坏和断裂状态。采用最新的传感器测控技术,能够实时采集落锤冲击板过程中的速度随时间变化曲线,利用瞬时最大冲击速度和最大反弹速度计算冲击动能和材料损伤时吸收的能量,通过软件数据分析,得到冲击载荷和和冲击点位移随时间变化曲线。可以通过软件进行数据分析:最大冲击力、最大冲击能量、最大冲击速度、材料吸收能量及损伤耗散能量、损伤临界点及韧脆转变点。

三、仪器优势说明

1、水平校准:主机可以水平调整,保证落锤的垂直度;

2、数据有效:同时安装有冲击力传感器和加速度传感器,动态显示双趋势冲击图,对测试数据进行有效对比,便于对测试数据的有效性,进行判定;

3、三维图形:能够对冲击点进行三维立体梯形模拟展示,更形象和直观;

4、冲击形变:能够对锤头冲击试样过程中,对试样的冲击形变,进行模拟影像回放,并可以计算出形变量数值;

5、冲击速度:冠测自主开发的采集冲击速度光栅,响应时间0.5μs(市场上现有产品,响应时间无法满足测试需求);

6、数据采集:数据采集卡直接采集传感器的mv电压信号,采集速度更快,精度更高(如经过放大器后采集,会有延时,信号会失真);

7、核心部件:高速数据采集卡,美国NI,保证数据的稳定性和可靠性;

8、冲击方式:可按冲击能量、冲击高度、冲击速度三种方式可选;

四、技术指标:

1、有效冲击高度0-2000mm可选

2、冲击能量100J-1000J可选

3、冲击速度0-10m/S可选

4、锤头定位精度±1mm

5、冲击力值传感器载荷范围10KN-250KN选配

6、实验动态误差<2%

7、试验区空间600mm×550mm×450mm

8、砝码质量规格1.0kg、2kg 、5kg、10 kg

9、冲击锤头直径D16、D12、D12.5、D20(±0.1mm)

10、锤体及砝码质量偏差≤±0.5%

11、锤头硬度HRC60 ~ 65

12、试样加持气动加持

13、夹具开孔尺寸75X75mm、75X125mm、?75mm

14、锤头夹持气动

15、防二次冲击防止对试样进行二次冲击

16、升降速度匀速升降

17、锤头零点自动归零

18、冲击方式冲击能量、冲击高度、冲击速度三种方式可选

19、数据导出可导出和保存电子数据

20、数据成像可生成二维/三维图像

21、数据分析可对多种曲线进行数据分析

22、温度范围-40°C--+150°C选配

23、设备供电220V/50HZ

24、设备高度3600mm

25、设备重量2000KG

五、环形式冲击力传感器

1、0.05-1 mV/lbf 灵敏度

2、-51至121℃使用温度

3、谐振频率>500 kHz

4、冲击量程:50kN量程

5、线性误差:满量程±1%(10%~50%FS),逐点±2%(50%~100%FS)

六、进口高速采集卡

1、采集频率:2MHZ

2、内置数模转换器:≥16bit

3、频率响应:500KHZ

七、冲击加速度传感器

1、灵敏度:2pC/ m/s-2

2、频率响应:1~12000Hz

3、安装谐振频率:40kHz

4、线性:≤1%

5、最大可测加速度:5000g

八、电脑打印机配置:

1、计算机为:联想品牌机

2、打印机:HP喷墨打印机
