粗糙度轮廓一体式测量仪

215

规格/型号：HD5701-200

品牌：鸿达仪器

应用领域：检测设备

产地：广东 - 东莞

厂家/供应商：东莞市鸿达测量仪器有限公司

咨询电话:：076985848845（请说明信息源自“中冶有色网”）

更新时间：2025-05-30

级别：待认证

粗糙度轮廓一体式测量仪说明介绍

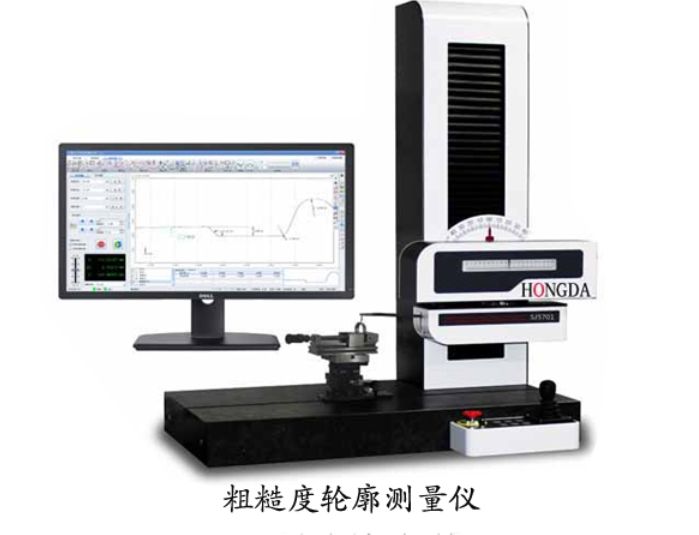

粗糙度轮廓一体式测量仪

一、产品描述

HD5701-200粗糙度轮廓一体式测量仪一款集成表面粗糙度和轮廓测量的测量仪器；采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术，实现对各种工件表面粗糙度和轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度，采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标，计算机通过修正算法对光栅数据进行修正，终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。

轮廓仪为全自动测量设备，操作者只需装好被测工件，在检定软件上设定扫描的开始、结束位置，点击“开始”按钮，测针会自动接触工件表面，并按设定的位置扫描；可高精度地测量精密加工零部件的粗糙度和轮廓形状，再选择所需评价参数即可进行评价。系统软件为简体中文操作系统，操作方便。

二、产品主要规格参数：

产品型号：HD5701-200

测量范围：X轴200mm，Z1轴±25mm，Z轴0-450mm

X轴示值误差：±(0.8+2L/100)μm，其中L为水平测量长度，单位：mm

Z1轴示值误差：±(1.6+|2H|/100)μm，其中H为垂直测量高度，单位：mm

示值误差：±5%

分辨率：0.01µm

测量力：10-150mN

测量速度：0.05-5 mm/s

主要特点：高精度，高稳定性，高重复性

三、产品功能

1. 表面轮廓评定：评定半径, 角度, 距离, 坐标, 圆,圆截面,确定各个点,相交各点,坐标轴,直线,垂直线,圆和圆截面，可对轮廓进行直线度、圆度分析等；

同时实现下列功能：

(1)建立回归直线和圆形

(2)建立点、交点、自由点、中心点、点和点

(3)建立坐标系统

(4)计算半径、距离、角度、坐标及线性偏差

(5)实际值与标称值比较

(6)测量程序自动运行

2. 表面粗糙度评定： Ra,Rp,Rv,Rz,Rt,Rmax,Rq,Rsk,Rku,RSm,RPc,Rdq,Rdc,Rmr及P参数、W参数等多参数评定。

3. 滤波：2RC滤波，高斯滤波和零相位滤波器

4. 界面友好，更符合中国用户操作习惯；

5. 测量记录采用集中式数据库管理，可按被测件类型、生产单位、出厂编号、检测员、送检单位、设备编号、检定日期和有效日期等查询和管理测量记录；

6. 可从数据库中选定多条记录成批打印测量记录；

7. 可将检定数据输出到Word、Excel、AutoCAD（选配）文档；

8. 具有数据备份和还原数据库功能；

9. 输出多种Word格式报表，并支持完全的自定义报表，定制测量记录报表；

10. 可依据客户要求进行软件功能定制。
