二次元影像测量仪

二次元影像测量仪

210
规格/型号：HD-3020
品牌：鸿达仪器
应用领域：检测设备
产地：广东 - 东莞
厂家/供应商：东莞市鸿达测量仪器有限公司
咨询电话:：076985848845（请说明信息源自“中冶有色网”）
更新时间：2025-05-30
级别：待认证

二次元影像测量仪说明介绍

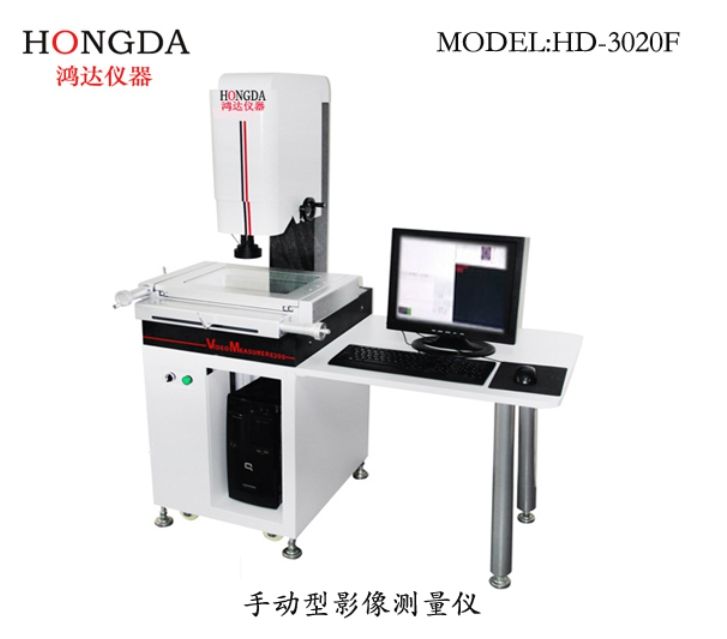

二次元影像测量仪HD-3020

二次元影像测量仪HD-3020


一、产品说明:

此款机器是一款手动影像测量仪，简单易用，源自SOBEK杰出的影像仪软硬件技术，配备了业界功能强大的影像测量软件，自动寻边、导入CAD 、测高、测量平面度、可对点、线、圆等元素实现测量，并具有强大的报表输出功能，特别适用于种类多、批量少的产品测量，广泛应用于模具、机械、电子以及其他精密五金等行业。

二、主要规格参数:

三、仪器特点：

※ 矩阵补偿，确保平面精度的稳定。

※ 业界的卡位变倍镜头，轻松实现倍率切换。

※ 软件控制光源和聚焦。可，自动寻边，软件辅助聚焦。

※ 精密的传动装置设计，实现快速移动。

※ 花岗岩结构，框架稳定可靠。

※ 测量数据可导出Word、Excel、AutoCAD等格式。

※ 图文并茂的报表输出功能,轻松输出检测结果。

※ 高清晰度镜头和高分辨率CCD，实现产品高清晰度测量。

※ 数据灯光专有控制系统，实现软件调光。

四、基本功能：

基本测量功能

※ 可测几何量：点、线、圆（大、小和平均）、弧、样条曲线、椭圆、矩形、四边形、槽、R角、环、间距、距离、点群等。

※ 构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。

※ 影像量测工具：绘图点、近边缘点、聚焦点、圆形框取点、边缘点、近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、大闭合轮廓线、近闭合轮廓线。

※ 形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。

坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。

输出及数据统计.

※ 可输出Word、Excel、HTML、TXT报表和AutoCAD文件。

※ 支持实时输出至excel模版，可定制模版。

※ 可以只输出一次任务运行的数据。

※ 运行任务时自动生成. Excel格式文件，记录任务运行的详细信息。

※ 可按指定目录，根据任务名称自动输出任务结果至Excel文本中，便于同种工件结果的统一分析。

※ SPC统计功能，载入rst文件，可进行有效的品管控制。

※ 基元属性区域，实时显示当前正在测量的基元数据。

※ 基元超差区，分类显示正常基元，超差基元，未测量基元等等。
