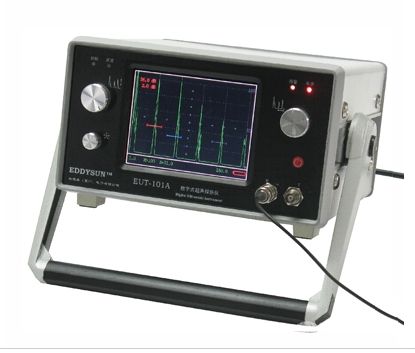

EUT-101A 强发射高穿透力超声探伤仪
EUT-101A便携式强发射高穿透力超声探伤仪除具有其他仪器的特点外，还汇集了高端仪器所必需的高性能和多种功能,同时更在稳定性、可靠性以及抗干扰方面下足功夫,使其即使在严酷的环境中长时间工作亦可安全运行。本公司自有知识产权的软件与高性能硬件的紧密结合,加上新颖的弹出式菜单操作,使仪器整机更臻完美。
功能信息
• 具有相当高的发射脉冲幅度（Up≥1200V）和足够陡的前沿上升时间，而且还有非常低的有效输出阻抗（即其负载能力相当强），因而能有效激励各种晶片尺寸的高低频探头实现高灵敏度和高分辨率探伤
• 增加的“报警回波信号幅度输出”功能，可以选通闸门内回波峰值保持输出（最大峰值约10V），供同外部设备连接时使用
• 仪器还具有通用型超声探伤仪的功能特点，通过“发射强度”和“阻尼”的调节，其发射电压幅度可方便的在200～1200V之间选择；加上接收放大器0.3～2/2～4/4～6/3～15MHz多种硬件窄带和宽带的配合，仪器完全适用于大型锻件的高灵敏度探伤和其它机械零件的高分辨率探伤
• 闸门的各种测量功能使缺陷精确定位成为可能；而d闸门“底波衰减”功能更给底波监控以量的概念；b/c闸门的“波形展宽”为观察分析回波细节，进而判定缺陷性质提供了条件
• 长时间工作的稳定性和可靠性乃大锻件探伤仪的首要条件，本仪器对温度漂移和长时间工作漂移都有严格控制
• 粗晶材料如奥氏体焊缝检查：既有强发射，又具备多个硬件低频窄带和宽带放大器，而且可方便的根据用户需求对频带加以设定，再加上我公司能有效抑制杂波的丰富软件功能，只要选择合适的探头（例如大晶片低频聚焦探头或低频宽带探头等），50mm 左右奥氏体焊缝的检查将成为可能
• 仪器采用人机对话界面，清晰易懂、操作方便、热键帮助提示
尺寸和重量：
尺寸：310*256*140mm 重量：5.9kg
电源：可交直流供电AC 220V，内置
锂电池（14.8V 4AH）
工作环境：
工作温度：－20℃～+55℃
存储温度：－20℃～+50℃
相对湿度：不超过85%
超声检测：
1、 发射脉冲：尖脉冲幅度≥1000V
2、 阻 尼：高/中/低三档
3、 重复频率：25Hz～5KHz，分25/50/100/200/500Hz/1K/2K/5K/10KHz 多档调节
4、 探测范围：3～10000mm(钢纵波)，连续可调，最小显示范围3mm
5、 脉冲位移：-10～1000mm(钢纵波)
6、 探头零点：0～100μs
7、 材料声速：1000～9999m/s
8、 频率范围：0.3～15MHz，标准型分0.3～2/2～4/4～6/3～15MHz四档，EUT-101A特设0.3～2MHz高灵敏度硬件窄带档
9、 增 益：0～110dB,分0.5/2/6dB步进
10、垂直线性误差：≤3%
11、水平线性误差：≤2%
12、探伤灵敏度余量：≥65dB
13、远场分辨率：≥28dB
14、抑 制：0～80%，线性抑制
15、闸 门：a/b/c/d 四个独立报警闸门，每个闸门均有进波/失波报警功能 其中：a闸门可设定为跟踪闸门；b/c闸门可扩展回波；d闸门还独具底波衰减功能
16、测量点选择：前沿或峰值
17、DAC曲线：最多能记录10个回波参考点，可改变DAC三线间距离，可修正回波参考点
18、存 储：可存储1000组数据和仪器参数
19、接 口：U口、网口、地线插孔
20、其他功能：本仪器还具有第一回波跟踪、探头回波频率测量、自动波幅、材料声速和探头零点自动校正、探头折射角自动测量以及回波扩展、回波包络、回波评价和测量结果突出显示、动态波形回放和现场抗干扰等多种功能。
