球磨机说明介绍

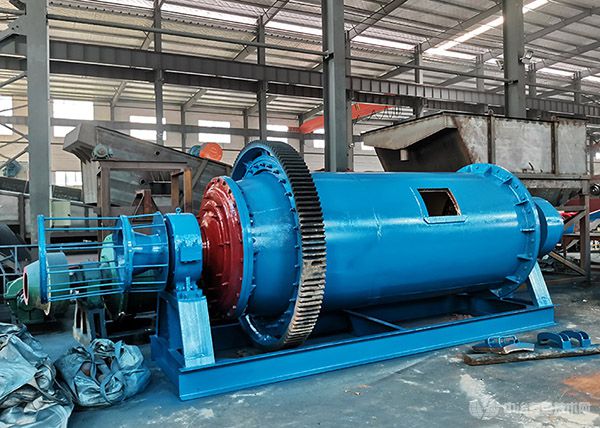

一、产品介绍

棒磨机是以钢棒为铣削介质的研磨机，主要用于粗磨作业。棒磨机按排放方式分为溢流型棒磨机、中心型棒磨机、周边型棒磨机3种，目前广泛用于黑色、有色金属和非金属矿选矿厂以及化工、建材等工业部门。

棒磨机因装载在筒体内的研磨体是钢棒而得名。棒磨机一般为湿式溢流型，可作为一次开放磨机使用，广泛用于人造石砂、选矿厂、化工厂电力部门的一次磨机。

用途：选矿厂、石材厂、化工厂、耐材厂、玻璃厂

材料：金矿、铜矿、铁矿、石英砂、硅石、玻璃、陶瓷、硅石、花岗岩、玄武岩

产品的粒度80%要求从小于2.0%到0.5mm时，一般使用棒磨机，棒磨机的产品粒度通常最大为4.7mm以下，最小为0.4mm以上，棒磨机的给矿粒度小于80%且为20mm以上、4mm以下，给矿粒度为0.5mm以下由于棒的材质等原因，棒的长度不能超过6.1米。因为会导致打乱棍子等不良结果，棒磨机的规格还没有超过规格4.66.3米。

二、工作原理

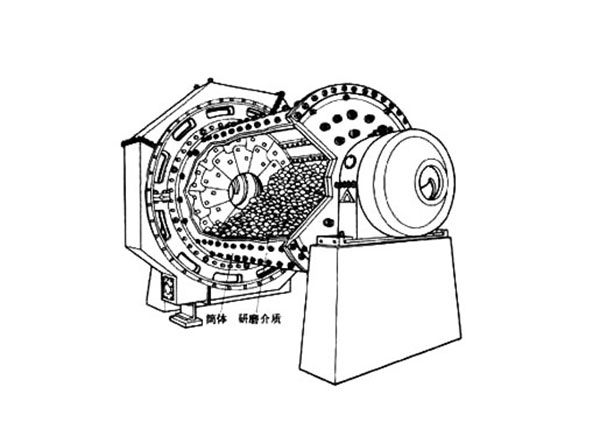

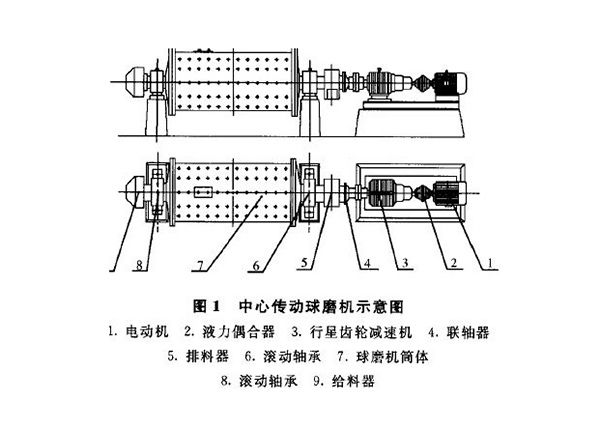

棒磨机从电动机经由减速机及周边的大齿轮减速传动，或从低速同步电动机直接经由周边的大齿轮减速传动，从而驱动筒体旋转。筒体内装有适当的铣削介质、钢棒。米尔媒体在离心力和摩擦力的作用下被提升到一定的高度，以掉落和掉落的状态下落。研磨后的材料从给矿口连续进入筒体内部，被运动的研磨介质粉碎，通过溢流和连续给矿的力将产品排出机外，进行下一工序作业。

溢流型棒磨机的结构与湿式溢流型球磨机基本相同，不同之处在于棒磨机锥形端部的曲率小，内侧面涂有平滑的衬里，但筒体一般使用不平滑的衬里。排矿中空轴的直径很大。其目的是使钢棒在磨机内有规则地动作，不产生应变，因此，不会在掉落时相互打击和弯曲。排矿口的直径很大，是为了放入棍子，可以进一步检查。另外，还可以降低矿浆的水平，使矿浆能够迅速排出。

三、设备的好处

1、产品粒度均匀

当粗粒混合的材料沿衬里上升时，棒磨机会使细料通过间隙，这也有利于粗粒夹在中间粉碎，使粗粒集中在碾磨介质打击的地方，因此棒磨机产物粒度均匀。

2、原料粒度可调，过粉碎现象少

通过简单的调整可以改变材料的粒度，内置精细的控制装置，可以加入筛选材料的装置，进行两种检查，以免发生过研磨，避免不合格产品混入成品中。

3、处理量大，产量高棒磨机在磨矿过程中，由于磨矿介质与矿石线接触，具有一定的选择性粉碎作用。特别是粗磨使用时，棒磨机的处理量比同规格的球磨机多得多。

4、节约动力

比旧设备节约40%以上的动力。产物粒度比较均匀，粗大颗粒和矿泥少。比较棒磨机产物和球磨机产物的粒度特性，开放工作的棒磨机产物的粒度特性曲线与封闭工作的球磨机的粒度特性曲线基本相同。

磨机常见于磨机设备，棒磨机比短头圆锥式破碎机结构简单，进料50mm，排放量不超过5mm。棒磨机具有产量大、易损件少、生产成本低、结构简单、维护方便等特点。

四、技术参数

规格型号	进料粒度（毫米）	出料粒度（毫米）	筒体转速（转/分）	有效容积（立方）	装球量（吨）	产量（吨/时）	动力（千瓦）	机重（吨）	外形尺寸（长×宽×高）
HBM900×3000	≤50	0-5	40.7	1.8	1.5-2.5	3-8	22	5.2	5600×2352×2160
HBM1200×2800	≤50	0-5	32	2.6	4.8	10-15	37	8.8	5945×2350×1778
HBM1500×3000	≤50	0-5	29.5	5	8	15-30	75	17	7253×3070×2280
HBM1830×3600	≤50	0-5	25	8.5	16	30-40	185	32	8850×3683×2785
HBM2100×3000	≤50	0-5	25	9	23	40-50	185	39	8220×4220×3080
HBM2100×3600	≤50	0-5	25	10	24	40-60	210	42	8958×4320×3025
HBM2200×4500	≤50	0-5	21.6	15	28	50-80	280	52	10205×5091×4065
HBM2400×4500	≤50	0-5	21.6	19	31	70-120	380	63	11132×5091×4065
HBM2700×3600	≤50	0-5	20.5	20	37	90-170	400	88	10764×5050×3620
HBM2700×4500	≤50	0-5	20.5	21	40	100-200	420	95	11668×5150×3620
HBM3200×4500	≤50	0-5	18	33	65	150-300	630	126	13950×7200×5152
