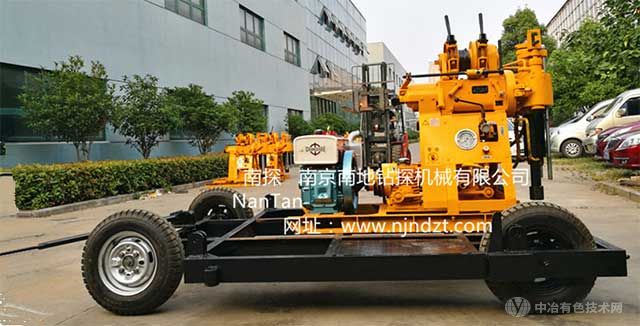

XY-1-T4型轮式钻机四轮拖挂塔机一体型岩芯勘探钻机,是集XY-1型钻机、四轮拖挂底座和杆式钻塔于一体的钻探设备。可上下汽车、自起落塔、爬坡和移孔,是目前较为科学、经济型钻塔,拖挂移孔方便、安全平稳。XY-1-T4塔机一体型钻机适用于岩芯钻探、公路、铁路、桥基、坝址、水井、探矿等工程地质勘探,以及小口径的基桩孔施工。可钻2-9级的砂质粘土及基岩层等。
XY-1型钻机是一种具有油压给进的轻便钻机。钻机、水泵及柴油机安装在同一底座上。
一、适用范围
1. 本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进。
2.转速范围宽并配有高速档,可根据地质的不同选用金钢石、硬质合金及钢粒等钻头进行钻进。
3. 额定钻孔深度100米,最大开孔直径允许为150mm,终孔直径为75mm,钻进深度根据地层情况而定。。
二、钻机特点:
1. 具有油压给进机构,提高了钻进效率,减轻了工人劳动强度。
2. 钻机配有上球卡式夹持机构并带有扁方主动钻杆,可实行不停机倒杆,工作效率高,安全可靠。
3. 配有孔底压力表指示压力,便于掌握孔内情况。
4. 手柄集中,操作方便。
5. 钻机结构紧凑,体积小,重量轻,便于解体及搬运,适合于平原和山区工作区工作。
钻机技术参数:
1.技术参数:钻进深度(m):100 开孔直径( mm):75-150 终孔直径( mm):75-150
钻杆直径( mm):42 钻孔倾角 :90-75°
钻机外廓尺寸(L×B×H) (mm):1640×1030×1440 钻机重量(不包括动力)(Kg):500 Kg
2.回转器:立轴转速(三档)(r/min):142,285,570 立轴行程 (mm):450
立轴最大给进压力(KN):15 立轴最大起重力(KN):25
立轴空载向上最大移动速度(m/min) :3
3.卷扬机
最大起重量(一速单绳)(KN):10 卷筒转速:55、110、220r/min
卷筒直径:145mm 卷筒圆周线速度:0.42 0.84 1.68m/s
钢丝绳直径:9.3mm 抱闸直径:230mm 闸带宽度:50mm
4.水泵
类型:卧式单缸双作用 最大排量(L/min) 配电动机:77 配柴油机:95
最大压力(MPa):1.2 工作压力(MPa):0.7 缸套直径:80mm 活塞行程:100mm
5.油泵
类型:齿轮泵 型号:YBC-12/80 额定压力:8MP 排量:8m/r 额定转速:1500r/min
6.动力机
柴油机 :ZS1100 额定功率(KW):12.1 额定转速 (r/min):2200
电动机 :Y132M-4 额定功率 ( KW):7.5 额定转速 (r/min):1440
注:本钻机动力配备标准配置为柴油机,如果需配置电动机,需由用户订货时提出.
●塔高:6米
●底座尺寸:长*宽2300*1700
●重量:1500kg
