一、
振动筛概要、原理及用途
旋振筛是一种特殊型、高精度细粉
筛分机械。适合于干式、湿式及多种几何物料的筛分作业，高性能、低噪音、全封闭经构，无粉尘溢散，可连续作业。该系列筛机可通过不同目数和筛网，把不同颗粒、粉状物料很好的连续分离，以满足各种不同用户的需要。
旋振筛由立式振动电机轴的上、下两端装有失衡的偏心重锤产生激振，由于振动电机的旋转，使筛机参振部分在水平、垂直、倾斜的三次元运动。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹，满足各种比重物料的**筛分效果。调节上部、下部重锤的配重块，可以达到不同的激振力，以达到不同比重、不同目数物料的**筛分量。
适用范围：
1、化工行业：树脂、涂料、工业药品、化妆品、油漆等。
2、磨料、陶瓷行业：
氧化铝、石英砂、泥浆、高岭土，碳化硅、喷雾土料等。
3、食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
4、造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收等。
5、金属、冶金行业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、石灰、石英砂、高岭土、氧化铝、重质碳酸钙等。
6、制药行业：中药液、西药粉、西药液体、中西药颗粒等。
7、公害处理类：废油、废水、染整废水、助剂、活性碳等。

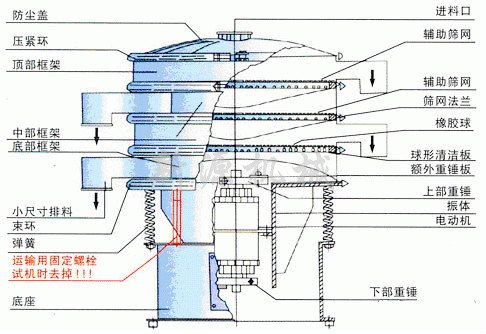

二、各部位名称及图解
三、振动筛的安装
3．1取下运输支撑。由于筛机的底座和筛框是通过弹簧洼接的，因此在运输时通过运输支撑牢固筛机上半部。在进入安装现场后，应将运输支撑取下来。严禁未取运输支撑试机。
3．2按照各部名称图，仔细检查有无异常部位，如有异帮部位请与本厂联系。
3．3安装时应将筛机放在水平的基础上。在不打基础的场合下，应在工作台和机座之间敷设防振橡胶板。
3．4振动电机及筛机内的电缆线经受着剧烈的振动，为安全应接标准地线。
3．5振动筛每层都可以做360度旋转，松开锁环螺栓、调整好每层出料嘴所需位置，然后切记上锁紧束环螺栓。上紧方法是一边上螺帽，一边用硬木棒或橡胶锤敲击锁紧束环周边，直到锁紧为止。
四、试运行
4．1闭合电源开关，运行20—30分钟空转，电机一般情况下应为顺时针方向运转，如方向不对，请调整三相电源。
4．2应确认振动电机在额定电流内运转，在开始运转时，特别是在低温场合，电流会略高；但在20—30分钟内，应减少到额定电流值内。
4．3筛机不得有异常声音发生，如有异常声音发生，应迅速关机进行检查，异常声音的发生一般是由紧固部分松动造成。特别是在运输和分解后再组装时造成，要十分注意各部分的紧固。筛机在起动和停机时有瞬间的共振区（1—3秒钟），此时振幅和噪声明显增大，属正常现象。
4．4空运转后，可将少量的物料通过进料口进入筛机，而后慢慢地增加到所需和所能承受的给料量，此时应根据网面出料情况进行重锤的调整，使筛机的效率达到**状态。
4．5该系列筛机一般物料不配备弹跳球装置；即可满足筛分要求，特殊物料需要配置弹跳球装置另行设计安装，此时空载噪音会所增加。
五、上、下重锤的调整
5．1改变上下重锤的相位角，可以改变网上物料的运动轨迹和停留时间。（参照图2）为使筛机适应各种物料所需求的分离状态，如物料的分布，处理量、分离效率、过网率等各种变化，应将它调整到**状态。
5．2上重锤不可调整角度，下重锤松开锁紧螺栓，可以随意旋转调整角度。在重锤下部安装有刻环，对应下重锤两侧有刻度线，将下重锤的刻度线从0顺时针调整到适当的刻度数值，把固定螺栓上紧。将少量物料放在筛机上面，使筛机运动，做筛面物料运动轨迹检查，如处理参数都达到**效果后，停机上紧固定螺栓调整就结束了。切记上紧固定螺栓。
注意有时因物料的比重、湿度、堆放倾斜角参数的影响，上述调整相位你是不要能一次调整成功的，所以请用户要有充分的耐心进行调整，使筛机发挥应有的高效率。
5．3附加重块的调整。在上下重锤的一侧装有附加重块，它的作用是增减筛机的激振力的，是根据用户筛机的层数，物料比重不同来增减激振力，增减附加重块的多少达到**筛分的效果。

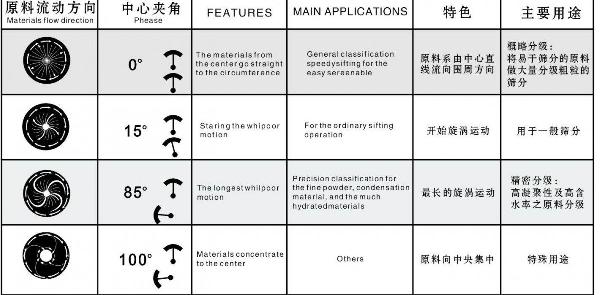

物料的运动轨迹图：
六、日常检查及保养
6．1仔细检查筛机各个结合处的紧固螺栓有无松动。如有松动继续运转会造成筛机损坏。
6．2从振动电机到开关的接线有无磨损，更换电缆时要使用氯丁耐振电缆。严禁缺项运转。
6．3检查电机有无异常声音和异常发热现象。电机轴承部分的温度极限比环境温度40度。如不正常要加润滑油（壳牌、爱万利、RL3润滑脂），或更换轴承。电机的装修应由具有专业知识技工进行。
6．4筛网是否张紧，网面是否破损，如有破损及时换网。
6．5筛机每次使用完毕一定要把内部清理干净。
七、筛网更换
7．1发现筛网破损，需要更换新的筛网时，只要松开外部锁紧环上的螺栓，就可取下筛格，拿出筛网架，去掉橡胶密封圈、紧固螺栓、松开筛网架的紧固螺栓即可更换破损筛网。
7．2然后换上新网，按7．1倒序重新装上即可。注意：网一定要平整坚固，要先锁紧筛网架的下部螺栓，再锁紧上部螺栓，外部的两条螺栓一定要上紧。在锁紧格上螺栓的同时要用橡皮锤或木棒锤击锁紧环外圆周边以使各部件紧密结合。
八、设备的养护
8．1设备运转时要经常加油，每周加油两次，注壳牌、爱万利、RL3润滑脂。
8．2每三个月要进行一次小修和维护，6—12个月进行一次大修，检修时要检查电机，各紧固件有无松动，拆开振动器清洗检查轴承，油封，磨损严重应更换。
8．3定期检查电缆线（三个月换一佼电机引线）。

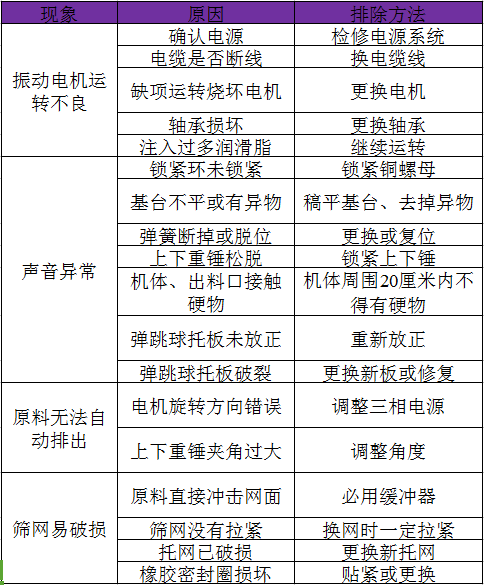

九、一般故障及其排除方法（如图所示）
