773 一、产品特点与用途 涡轮粉碎机广泛用于化工、冶金、医药、食品、轻工等行业。该机结构紧凑，安全可靠，操作简单，生产效率高，安装维修方便，适用于抗压强度不大于50Mpa，韧性和纤维不大，直径不大于10毫米的干燥物料的粉碎。如立德粉、钛白粉、石墨、碳黑、碳酸钙、氧化锌、红、黄丹粉、氧化铁红、珍珠粉、葱、姜、蒜粉、纸浆、木粉等。是一种多功能的高细度粉碎机械。 |
二、结构与原理 粉碎机有普通型和水冷型两种。机体用铸铁制造，由粗碎、细碎及风力送料三个过程组成，外形美观刚性较好。粉碎机进料口可安装加料斗或圆盘加料机（另配），物料可连续均匀地加入机内。该机采用涡轮离心风动原理对物料进行粉碎加工，成品物料从外壳出料口由风力输入集粉装置气固分离。 |
| 三、结构示意图 |
  |
| 四、主要技术参数型号FW-400FW-400水泠型主轴转速3900r/min3900r/min粉碎细度（立德粉）44um44um产量（立德粉）480kg/h480kg/h配用电机y180l-422kwY180l-422kw出风口风量2170m/h空载2170m3/h空载出风口风量35m/s空载35m/s空载外形尺寸1100×580×8401155×640×765整机重量约638kg约700kg三角带规格C4064五根C4064五根 |

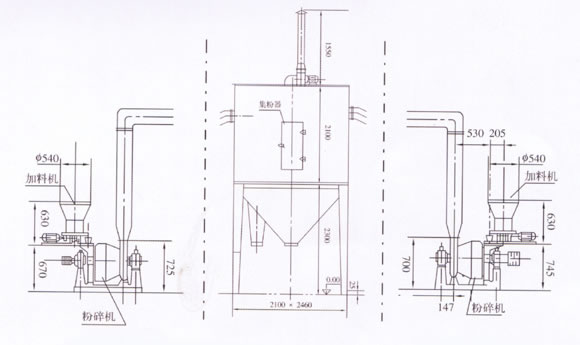

| 五、安装示意图 |
 |
| 六、用户须知 |
| 1.粉碎机和电动机应有牢固的混凝土基础，不能反转。 2.机壳内不得有任何杂物，转动旋转部件没有碰撞现象，方可开车。 3.细物料粉碎细度不符合要求时，可进行调节。（出厂时斜刀片与斜衬套间隙2-3mm,立德粉的粉碎细度可达44μm（320 目）。 4.粉碎机产量与风量和细度有关系，合理调正进风口的风量，并保证出料口的畅通，可适当提高产量。 5.本机执行Q/3204B1T001-2003《FW-400型涡轮粉碎机》； 6.如有结构变动，恕不通知用户； 7.如有说明书内容以外的特殊要求，请在合同注明。 |
