权利要求
1.一种地质探矿作业用破碎采样装置，包括底座(1)，其特征在于：所述底座(1)内部的中心位置处设置有通孔(23)，通孔(23)为贯穿式结构，所述底座(1)位于通孔(23)两侧的内部均设置有滑槽(18)，滑槽(18)的上端为开口结构，所述滑槽(18)的内部设置有连接板(20)，连接板(20)与滑槽(18)滑动限位，且连接板(20)的上端延伸滑槽(18)的上方，所述连接板(20)的上端设置有夹持板(21)，所述夹持板(21)与连接板(20)内部的前后端均设置有第二螺纹孔(30)，位于夹持板(21)上的所述第二螺纹孔(30)的内部设置有第二螺栓(22)，第二螺栓(22)的下端延伸至连接板(20)上的第二螺纹孔(30)中，所述底座(1)位于夹持板(21)之间的上端设置有两个弧形采样盒(17)，弧形采样盒(17)相互贴合，且弧形采样盒(17)与通孔(23)位置对应。
2.根据权利要求1所述的一种地质探矿作业用破碎采样装置，其特征在于：所述滑槽(18)的内部设置有丝杆(28)，丝杆(28)的两侧均与滑槽(18)的内壁转动连接，且丝杆(28)的贯穿连接板(20)，所述底座(1)外部两侧的中间位置处均固定设置有伺服电机(19)，伺服电机(19)的输出轴延伸至滑槽(18)内部并与丝杆(28)固定连接。
3.根据权利要求2所述的一种地质探矿作业用破碎采样装置，其特征在于：所述底座(1)内部的四角位置处均设置有收纳槽(2)，收纳槽(2)为弧形结构，所述底座(1)位于收纳槽(2)一侧的内部设置有伸缩腔(3)，伸缩腔(3)与收纳槽(2)连通，所述伸缩腔(3)的外部设置有第一液压伸缩装置(4)，第一液压伸缩装置(4)的伸缩端通过收纳槽(2)延伸至底座(1)的外部。
4.根据权利要求3所述的一种地质探矿作业用破碎采样装置，其特征在于：所述第一液压伸缩装置(4)伸缩端的一侧固定设置有连接座(5)，连接座(5)的上端设置有螺纹杆(6)，螺纹杆(6)贯穿并延伸至连接座(5)的下方，且螺纹杆(6)与连接座(5)通过螺纹啮合连接。
5.根据权利要求4所述的一种地质探矿作业用破碎采样装置，其特征在于：所述螺纹杆(6)的下端设置有阻尼器(7)，阻尼器(7)与螺纹杆(6)转动连接，所述阻尼器(7)的固定端与伸缩端之间固定设置有支撑弹簧(8)，所述阻尼器(7)固定端的下端固定设置有橡胶垫(9)。
6.根据权利要求5所述的一种地质探矿作业用破碎采样装置，其特征在于：所述底座(1)位于收纳槽(2)一侧的上端固定设置有气泡水平仪(10)。
7.根据权利要求6所述的一种地质探矿作业用破碎采样装置，其特征在于：所述底座(1)内部前后端的中间位置处设置有插槽(12)，插槽(12)呈贯穿式结构，所述插槽(12)内部设置有安装架(11)，安装架(11)的上端延伸至底座(1)上方，所述安装架(11)之间固定设置有驱动筒(14)，所述驱动筒(14)的下端固定设置有限位盘(16)，限位盘(16)与弧形采样盒(17)上端轻触。
8.根据权利要求7所述的一种地质探矿作业用破碎采样装置，其特征在于：所述底座(1)外部前后端的中间位置处与安装架(11)的内部均设置有两个第一螺纹孔(29)，底座(1)上的第一螺纹孔(29)与安装架(11)上的第一螺纹孔(29)位置对应，底座(1)上的所述第一螺纹孔(29)的内部设置有第一螺栓(13)，第一螺栓(13)的一端贯穿安装架(11)上的第一螺纹孔(29)。
9.根据权利要求8所述的一种地质探矿作业用破碎采样装置，其特征在于：所述驱动筒(14)的上端固定设置有第二液压伸缩装置(15)，第二液压伸缩装置(15)的伸缩端延伸至驱动筒(14)的内部，所述第二液压伸缩装置(15)伸缩端的下端固定设置有固定座(24)。
10.根据权利要求9所述的一种地质探矿作业用破碎采样装置，其特征在于：所述固定座(24)的内部设置有旋转电机(25)，旋转电机(25)的输出轴延伸至固定座(24)的下方，所述旋转电机(25)输出轴的下端固定设置有转动杆(26)，转动杆(26)的下端延伸至通孔(23)中，所述转动杆(26)的外部设置有叶片(27)，叶片(27)呈螺旋结构分布。
说明书
技术领域
[0001]本发明涉及地质探矿作业技术领域，具体为一种地质探矿作业用破碎采样装置。
背景技术
[0002]地质探矿作业用破碎采样装置是地质勘探和矿产资源评估中的重要设备，地质探矿作业用破碎采样装置通常由取样机构、
破碎机构、传动机构、控制机构以及其他辅助部件组成，使用时，操作人员先将装置放置到需要采集样品的地质材料上，并通过控制面板启动装置，取样机构开始工作，取样过程中，取样刀具或取样钳可能通过旋转或冲击等方式将样品从矿石或岩石中分离出来，采集到的样品被送入破碎机构中，破碎机构对样品进行初步破碎处理，破碎过程中，破碎刀片、破碎锤或破碎轮等部件在电机的驱动下旋转或冲击样品，将其破碎成较小的颗粒，破碎后的样品通过输送机构被送入收集容器中，地质探矿作业用破碎采样装置广泛应用于矿山、地质勘探队、科研机构等领域。
[0003]例如公告号CN210071375U的中国专利《一种地质勘探用钻孔式采样装置》，包括支撑架、液压杆和钻孔电机，所述液压杆固定安装在支撑架的顶部，所述液压杆的输出端固定焊接有支撑框架，所述钻孔电机固定安装在支撑框架内部，且钻孔电机的输出端固定安装有驱动轴，所述驱动轴的末端固定焊接有安装框架二，并通过安装框架二内部固定安装有抽风机，所述抽风机的输出端通过输出管延长出安装框架二螺旋安装有取样收集瓶，所述安装框架二与驱动轴相对端面的中心固定焊接有内部呈镂空结构的钻孔钢管，所述抽风机的输入端通过抽取管设置在钻孔钢管内部末端，所述钻孔钢管末端对应抽取管开设有通孔，所述支撑架底部两端固定安装有螺旋套装伸缩结构的支撑腿，所述支撑架对应液压杆的两侧设置有水平仪，所述支撑框架的底部对应钻孔钢管设置有套装伸缩结构的刻度标杆，所述刻度标杆伸展后长度与钻孔钢管的末端在同一水平线上，所述刻度标杆采用至少四组内径渐小状的套管结构设置，所述套管的末端呈闭合状开设穿孔，另一组所述套管的末端穿过套管末端的穿孔设置有限位挡圈，所述安装框架二的侧边对应输出管的末端固定安装有呈状的输出端口，所述取样收集瓶的输入端与输出端口的末端螺旋安装。
[0004]上述现有技术虽然能够实现地质取样，但是在实际使用中，一方面采样盒难以进行更换，通常不同的工作场景需要使用不同尺寸的取样装置，导致每次更换采样盒时需要拆装整体的固定结构，从而增加了操作人员工作量，另一方面底座调节不够便捷，取样装置通常会设置在凹凸不平的地面上，导致需要操作人员使用额外工具将底座调平，从而降低了采样作业的效率，因此不满足现有的需求，对此我们提出了一种地质探矿作业用破碎采样装置。
发明内容
[0005]本发明的目的在于提供一种地质探矿作业用破碎采样装置，以解决上述背景技术中提出的采样盒难以进行更换，以及底座调节不够便捷的问题。
[0006]为实现上述目的，本发明提供如下技术方案：一种地质探矿作业用破碎采样装置，包括底座，所述底座内部的中心位置处设置有通孔，通孔为贯穿式结构，所述底座位于通孔两侧的内部均设置有滑槽，滑槽的上端为开口结构，所述滑槽的内部设置有连接板，连接板与滑槽滑动限位，且连接板的上端延伸滑槽的上方，所述连接板的上端设置有夹持板，所述夹持板与连接板内部的前后端均设置有第二螺纹孔，位于夹持板上的所述第二螺纹孔的内部设置有第二螺栓，第二螺栓的下端延伸至连接板上的第二螺纹孔中，所述底座位于夹持板之间的上端设置有两个弧形采样盒，弧形采样盒相互贴合，且弧形采样盒与通孔位置对应。
[0007]优选的，所述滑槽的内部设置有丝杆，丝杆的两侧均与滑槽的内壁转动连接，且丝杆的贯穿连接板，所述底座外部两侧的中间位置处均固定设置有伺服电机，伺服电机的输出轴延伸至滑槽内部并与丝杆固定连接。
[0008]优选的，所述底座内部的四角位置处均设置有收纳槽，收纳槽为弧形结构，所述底座位于收纳槽一侧的内部设置有伸缩腔，伸缩腔与收纳槽连通，所述伸缩腔的外部设置有第一液压伸缩装置，第一液压伸缩装置的伸缩端通过收纳槽延伸至底座的外部。
[0009]优选的，所述第一液压伸缩装置伸缩端的一侧固定设置有连接座，连接座的上端设置有螺纹杆，螺纹杆贯穿并延伸至连接座的下方，且螺纹杆与连接座通过螺纹啮合连接。
[0010]优选的，所述螺纹杆的下端设置有阻尼器，阻尼器与螺纹杆转动连接，所述阻尼器的固定端与伸缩端之间固定设置有支撑弹簧，所述阻尼器固定端的下端固定设置有橡胶垫。
[0011]优选的，所述底座位于收纳槽一侧的上端固定设置有气泡水平仪。
[0012]优选的，所述底座内部前后端的中间位置处设置有插槽，插槽呈贯穿式结构，所述插槽内部设置有安装架，安装架的上端延伸至底座上方，所述安装架之间固定设置有驱动筒，所述驱动筒的下端固定设置有限位盘，限位盘与弧形采样盒上端轻触。
[0013]优选的，所述底座外部前后端的中间位置处与安装架的内部均设置有两个第一螺纹孔，底座上的第一螺纹孔与安装架上的第一螺纹孔位置对应，底座上的所述第一螺纹孔的内部设置有第一螺栓，第一螺栓的一端贯穿安装架上的第一螺纹孔。
[0014]优选的，所述驱动筒的上端固定设置有第二液压伸缩装置，第二液压伸缩装置的伸缩端延伸至驱动筒的内部，所述第二液压伸缩装置伸缩端的下端固定设置有固定座。
[0015]优选的，所述固定座的内部设置有旋转电机，旋转电机的输出轴延伸至固定座的下方，所述旋转电机输出轴的下端固定设置有转动杆，转动杆的下端延伸至通孔中，所述转动杆的外部设置有叶片，叶片呈螺旋结构分布。
[0016]与现有技术相比，本发明的有益效果是：
[0017](1)本发明通过夹持板和限位盘，可以对弧形采样盒进行快速固定，当进行取样前，已完成底座的调平，此时再将两个弧形采样盒放置在底座上方，再开启伺服电机，使伺服电机的输出轴带动丝杆转动，通过丝杆外部的螺纹带动连接板在滑槽中相向移动，同时连接板上的夹持板一同进行移动，直至夹持板的侧边与弧形采样盒接触并造成挤压，再将取样机构安装在底座上，当需要更换弧形采样盒时，此时转动第二螺栓，使第二螺栓通过外部的螺纹在第二螺纹孔中向上移动，直至第二螺栓与第二螺纹孔脱离，此时将夹持板从连接板上取下，再将弧形采样盒从底座上取下并对样品进行集中收集处理，最后再将新的弧形采样盒重新放回底座上并进行夹持固定，从而简化了弧形采样盒的拆装步骤。
[0018](2)本发明通过螺纹杆和气泡水平仪，可以对底座进行快速调平，当进行取样前，先开启第一液压伸缩装置，使第一液压伸缩装置的伸缩端进行延伸，通过第一液压伸缩装置伸缩端的延伸带动连接座在收纳槽中向外移动，同时阻尼器和螺纹杆一同进行移动，直至将连接座移动至合适位置，此时再将取样装置放置在取样区域，操作人员观察气泡水平仪内部的气泡位置，若气泡位置出现偏移时，操作人员转动合适的螺纹杆，使螺纹杆通过外部的螺纹在连接座内部向下移动，同时螺纹杆的下端在阻尼器上转动，直至通过连接座和第一液压伸缩装置将底座调整至水平状态，此时气泡处于气泡水平仪内部的中心位置，从而提高了取样装置在取样过程中的稳定性。
[0019](3)本发明通过第一液压伸缩装置和收纳槽，可以对连接座移动至收纳槽中，当完成采样作业后，先将整体采样装置通过外置工具提起，此时转动螺纹杆，使螺纹杆通过外部的螺纹在连接座内部向上移动，直至将阻尼器下端的橡胶垫移动至合适位置，此时再开启第一液压伸缩装置，使第一液压伸缩装置的伸缩端进行收缩，通过第一液压伸缩装置伸缩端的收缩带动连接座向收纳槽方向进行移动，同时阻尼器和螺纹杆一同进行移动，直至将连接座移动至收纳槽内部，此时再将取样装置放置在合适位置，减少了取样装置在闲置时的空间占用，从而提高了取样装置整体的空间利用率。
附图说明

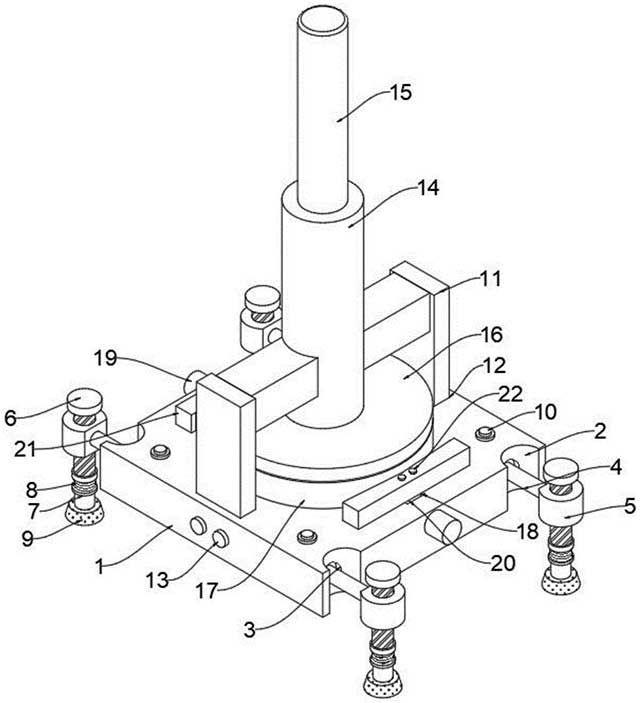

[0020]图1为本发明的整体结构立体图;
[0021]图2为本发明的内部结构正视图;
[0022]图3为本发明的内部结构侧视图;
[0023]图4为本发明的驱动结构局部放大图;
[0024]图5为本发明的固定结构局部放大图。
[0025]图中：1、底座;2、收纳槽;3、伸缩腔;4、第一液压伸缩装置;5、连接座;6、螺纹杆;7、阻尼器;8、支撑弹簧;9、橡胶垫;10、气泡水平仪;11、安装架;12、插槽;13、第一螺栓;14、驱动筒;15、第二液压伸缩装置;16、限位盘;17、弧形采样盒;18、滑槽;19、伺服电机;20、连接板;21、夹持板;22、第二螺栓;23、通孔;24、固定座;25、旋转电机;26、转动杆;27、叶片;28、丝杆;29、第一螺纹孔;30、第二螺纹孔。
具体实施方式
[0026]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0027]请参阅图1-5，本发明提供的一种实施例：一种地质探矿作业用破碎采样装置，包括底座1，底座1内部的中心位置处设置有通孔23，通孔23为贯穿式结构，底座1内部前后端的中间位置处设置有插槽12，插槽12呈贯穿式结构，插槽12内部设置有安装架11，安装架11的上端延伸至底座1上方，安装架11之间固定设置有驱动筒14，驱动筒14的下端固定设置有限位盘16，限位盘16与弧形采样盒17上端轻触，底座1外部前后端的中间位置处与安装架11的内部均设置有两个第一螺纹孔29，底座1上的第一螺纹孔29与安装架11上的第一螺纹孔29位置对应，底座1上的第一螺纹孔29的内部设置有第一螺栓13，第一螺栓13的一端贯穿安装架11上的第一螺纹孔29，驱动筒14的上端固定设置有第二液压伸缩装置15，第二液压伸缩装置15的伸缩端延伸至驱动筒14的内部，第二液压伸缩装置15伸缩端的下端固定设置有固定座24，固定座24的内部设置有旋转电机25，旋转电机25的输出轴延伸至固定座24的下方，旋转电机25输出轴的下端固定设置有转动杆26，转动杆26的下端延伸至通孔23中，转动杆26的外部设置有叶片27，叶片27呈螺旋结构分布。
[0028]请参阅图1、图2、图3和图5，底座1位于通孔23两侧的内部均设置有滑槽18，滑槽18的上端为开口结构，滑槽18的内部设置有连接板20，连接板20与滑槽18滑动限位，且连接板20的上端延伸滑槽18的上方，连接板20的上端设置有夹持板21，夹持板21与连接板20内部的前后端均设置有第二螺纹孔30，位于夹持板21上的第二螺纹孔30的内部设置有第二螺栓22，第二螺栓22的下端延伸至连接板20上的第二螺纹孔30中，底座1位于夹持板21之间的上端设置有两个弧形采样盒17，弧形采样盒17相互贴合，且弧形采样盒17与通孔23位置对应，滑槽18的内部设置有丝杆28，丝杆28的两侧均与滑槽18的内壁转动连接，且丝杆28的贯穿连接板20，底座1外部两侧的中间位置处均固定设置有伺服电机19，伺服电机19的输出轴延伸至滑槽18内部并与丝杆28固定连接，便于通过夹持板21和第二螺栓22可以对弧形采样盒17进行快速拆装更换。
[0029]请参阅图1、图2和图4，底座1内部的四角位置处均设置有收纳槽2，收纳槽2为弧形结构，底座1位于收纳槽2一侧的内部设置有伸缩腔3，伸缩腔3与收纳槽2连通，伸缩腔3的外部设置有第一液压伸缩装置4，第一液压伸缩装置4的伸缩端通过收纳槽2延伸至底座1的外部，第一液压伸缩装置4伸缩端的一侧固定设置有连接座5，连接座5的上端设置有螺纹杆6，螺纹杆6贯穿并延伸至连接座5的下方，且螺纹杆6与连接座5通过螺纹啮合连接，便于通过收纳槽2和第一液压伸缩装置4提高取样装置的空间利用率。
[0030]请参阅图1、图2和图4，螺纹杆6的下端设置有阻尼器7，阻尼器7与螺纹杆6转动连接，阻尼器7的固定端与伸缩端之间固定设置有支撑弹簧8，阻尼器7固定端的下端固定设置有橡胶垫9，底座1位于收纳槽2一侧的上端固定设置有气泡水平仪10，便于通过气泡水平仪10和螺纹杆6将底座1进行调平。
[0031]工作原理：使用时，当进行取样前，先开启第一液压伸缩装置4，使第一液压伸缩装置4的伸缩端进行延伸，通过第一液压伸缩装置4伸缩端的延伸带动连接座5在收纳槽2中向外移动，同时阻尼器7和螺纹杆6一同进行移动，直至将连接座5移动至合适位置，此时再将取样装置放置在取样区域，操作人员观察气泡水平仪10内部的气泡位置，若气泡位置出现偏移时，操作人员转动合适的螺纹杆6，使螺纹杆6通过外部的螺纹在连接座5内部向下移动，同时螺纹杆6的下端在阻尼器7上转动，直至通过连接座5和第一液压伸缩装置4将底座1调整至水平状态，此时气泡处于气泡水平仪10内部的中心位置，此时再将两个弧形采样盒17放置在底座1上方，再开启伺服电机19，使伺服电机19的输出轴带动丝杆28转动，通过丝杆28外部的螺纹带动连接板20在滑槽18中相向移动，同时连接板20上的夹持板21一同进行移动，直至夹持板21的侧边与弧形采样盒17接触并造成挤压，再将取样机构安装在底座1上，当需要更换弧形采样盒17时，此时转动第二螺栓22，使第二螺栓22通过外部的螺纹在第二螺纹孔30中向上移动，直至第二螺栓22与第二螺纹孔30脱离，此时将夹持板21从连接板20上取下，再将弧形采样盒17从底座1上取下并对样品进行集中收集处理，最后再将新的弧形采样盒17重新放回底座1上并进行夹持固定，当完成采样作业后，先将整体采样装置通过外置工具提起，此时转动螺纹杆6，使螺纹杆6通过外部的螺纹在连接座5内部向上移动，直至将阻尼器7下端的橡胶垫9移动至合适位置，此时再开启第一液压伸缩装置4，使第一液压伸缩装置4的伸缩端进行收缩，通过第一液压伸缩装置4伸缩端的收缩带动连接座5向收纳槽2方向进行移动，同时阻尼器7和螺纹杆6一同进行移动，直至将连接座5移动至收纳槽2内部，此时再将取样装置放置在合适位置。
[0032]对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
