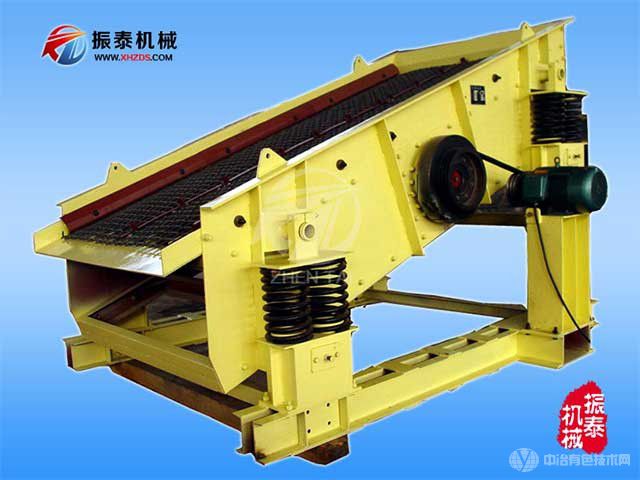

煤矿地质分离振动筛装置

1067 编辑：中冶有色技术网来源：戎兴华

2024-05-29 16:58:37

权利要求书： 1.一种煤矿地质分离振动筛装置，其特征在于：包括主体（1），所述主体（1）上端设有连接架（3），所述连接架（3）上端设有用于水资源储存的水箱（4），所述主体（1）侧端设有用于传动的电机，中间处设有用于震动筛分的震动筛网（2），所述连接架（3）下端面处设有均匀分布的喷水口（5），所述主体（1）下端设有用于支撑的支撑腿，所述主体（1）下端处设有物料的物料口，且物料口处设有出料块（9），所述主体（1）下端设有用于水资源收集的收集箱（16），所述收集箱（16）侧端设有用于传动的电机，所述收集箱（16）另一侧设有水泵，所述收集箱（16）内通过支撑架与输送道（10）相连接，所述输送道（10）呈弧形开口状设置，且末端处设有用于传动的电机。

2.根据权利要求1所述的一种煤矿地质分离振动筛装置，其特征在于：所述主体（1）外端通过螺钉与水箱（4）固定连接，所述水箱（4）内设有用于水资源输送的导向管（7），所述导向管（7）一端与喷水口（5）相通，另一端与水箱（4）相通。

3.根据权利要求1所述的一种煤矿地质分离振动筛装置，其特征在于：所述主体（1）内设有用于震动筛网（2）筛选过滤后收集的导向块（8），所述导向块（8）端面呈倾斜设置，且另一端处设为开口状，所述导向块（8）开口处固定连接有出料块（9），所述出料块（9）呈倾斜且开口状设置，所述出料块（9）另一端设置在输送道（10）的上端。

4.根据权利要求1所述的一种煤矿地质分离振动筛装置，其特征在于：所述收集箱（16）内设为用于过滤的过滤网（13），所述过滤网（13）呈倾斜设置，所述收集箱（16）通过侧端电机传动，电机的输出端与搅拌轴（14）固定连接，所述搅拌轴（14）外端套设有均匀分布的搅拌板（15），所述搅拌板（15）呈矩形板状设置。

5.根据权利要求1所述的一种煤矿地质分离振动筛装置，其特征在于：所述输送道（10）端口电机输出端与传动轴（11）固定连接，所述传动轴（11）外端设有螺旋叶片（12），所述螺旋叶片（12）呈螺旋状设置，所述输送道（10）呈倾斜设置。

6.根据权利要求1所述的一种煤矿地质分离振动筛装置，其特征在于：所述收集箱（16）侧端水泵通过连接管（6）将收集箱（16）与水箱（4）相通。

说明书：一种煤矿地质分离振动筛装置技术领域[0001] 本实用新型属于煤矿地质分离振动筛技术领域，具体涉及一种煤矿地质分离振动筛装置。背景技术[0002] 煤矿是人类在富含煤炭的矿区开采煤炭资源的区域，一般分为井工煤矿和露天煤矿；煤矿生产中会开采出大量的煤矸石混在原煤中，需要通过煤矿地质分离振动筛装置将原煤中的煤、矸石分拣出来。[0003] 原有煤矿地质分离振动筛装置在使用时，煤矿经过装置的震动后，将煤矿内的成分进行筛选，在这个过程中，由于震动的缘故，导致粉尘、碎末飞溅，从而使得装置使用时的周边环境恶劣，降低装置的使用性。实用新型内容

[0004] 为解决现有技术中存在的上述问题，本实用新型提供了一种煤矿地质分离振动筛装置，具有结构简单，连接紧凑，具有很好的降尘能力，资源利用率高的特点。[0005] 为实现上述目的，本实用新型提供如下技术方案：一种煤矿地质分离振动筛装置，包括主体，所述主体上端设有连接架，所述连接架上端设有用于水资源储存的水箱，所述主体侧端设有用于传动的电机，中间处设有用于震动筛分的震动筛网，所述连接架下端面处设有均匀分布的喷水口，所述主体下端设有用于支撑的支撑腿，所述主体下端处设有物料的物料口，且物料口处设有出料块，所述主体下端设有用于水资源收集的收集箱，所述收集箱侧端设有用于传动的电机，所述收集箱另一侧设有水泵，所述收集箱内通过支撑架与输送道相连接，所述输送道呈弧形开口状设置，且末端处设有用于传动的电机。[0006] 作为本实用新型的一种煤矿地质分离振动筛装置优选技术方案，所述主体外端通过螺钉与水箱固定连接，所述水箱内设有用于水资源输送的导向管，所述导向管一端与喷水口相通，另一端与水箱相通。[0007] 作为本实用新型的一种煤矿地质分离振动筛装置优选技术方案，所述主体内设有用于震动筛网筛选过滤后收集的导向块，所述导向块端面呈倾斜设置，且另一端处设为开口状，所述导向块开口处固定连接有出料块，所述出料块呈倾斜且开口状设置，所述出料块另一端设置在输送道的上端。[0008] 作为本实用新型的一种煤矿地质分离振动筛装置优选技术方案，所述收集箱内设为用于过滤的过滤网，所述过滤网呈倾斜设置，所述收集箱通过侧端电机传动，电机的输出端与搅拌轴固定连接，所述搅拌轴外端套设有均匀分布的搅拌板，所述搅拌板呈矩形板状设置。[0009] 作为本实用新型的一种煤矿地质分离振动筛装置优选技术方案，所述输送道端口电机输出端与传动轴固定连接，所述传动轴外端设有螺旋叶片，所述螺旋叶片呈螺旋状设置，所述输送道呈倾斜设置。[0010] 作为本实用新型的一种煤矿地质分离振动筛装置优选技术方案，所述收集箱侧端水泵通过连接管将收集箱与水箱相通。[0011] 与现有技术相比，本实用新型的有益效果是：[0012] 通过水箱的设置，水箱设置在主体的上端，且下端面处设有均匀分布的喷水口，该处通过喷水口对震动筛网处进行喷洒，通过喷洒出来的水雾将震动筛网震动筛分时产生的灰尘进行降尘，从而防止灰尘、碎末飞溅，影响设备周边环境；[0013] 通过收集箱的设置，收集箱内设有过滤网，该处通过过滤网对喷洒后的水分进行过滤，并通过内部的搅拌轴、搅拌板对过滤后的水进行搅拌净化，并通过外端的水泵将净化后的水资源通过连接管输送到水箱内，起到水资源的循环使用作用，降低装置对水资源的依赖性，提高装置的使用性。附图说明[0014] 附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：[0015] 图1为本实用新型的前视结构示意图；[0016] 图2为本实用新型的侧视结构示意图；[0017] 图3为本实用新型的正视局部剖视结构示意图；[0018] 图4为本实用新型中螺旋叶片处的结构示意图；[0019] 图中：1、主体；2、震动筛网；3、连接架；4、水箱；5、喷水口；6、连接管；7、导向管；8、导向块；9、出料块；10、输送道；11、传动轴；12、螺旋叶片；13、过滤网；14、搅拌轴；15、搅拌板；16、收集箱。具体实施方式[0020] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。实施例

[0021] 请参阅图1?4，本实用新型提供以下技术方案：一种煤矿地质分离振动筛装置，包括主体1，主体1上端设有连接架3，连接架3上端设有用于水资源储存的水箱4，主体1侧端设有用于传动的电机，中间处设有用于震动筛分的震动筛网2，连接架3下端面处设有均匀分布的喷水口5，主体1下端设有用于支撑的支撑腿，主体1下端处设有物料的物料口，且物料口处设有出料块9，主体1下端设有用于水资源收集的收集箱16，收集箱16侧端设有用于传动的电机，收集箱16另一侧设有水泵，收集箱16内通过支撑架与输送道10相连接，输送道10呈弧形开口状设置，且末端处设有用于传动的电机。[0022] 具体的，主体1外端通过螺钉与水箱4固定连接，水箱4内设有用于水资源输送的导向管7，导向管7另一端与喷水口5相通，另一端与水箱4相通，本实施例中喷水口5呈锥形状设置，通过均匀分布的喷水口5喷洒出来的水雾将震动筛网2震动筛分时产生的灰尘进行降尘。[0023] 具体的，主体1内设有用于震动筛网2筛选过滤后收集的导向块8，导向块8端面呈倾斜设置，且另一端处设为开口状，导向块8开口处固定连接有出料块9，出料块9呈倾斜且开口状设置，出料块9另一端设置在输送道10的上端，本实施例中通过导向块8、出料块9的倾斜，便于物料的流动。[0024] 具体的，收集箱16内设为用于过滤的过滤网13，过滤网13呈倾斜设置，收集箱16通过侧端电机传动，电机的输出端与搅拌轴14固定连接，搅拌轴14外端套设有均匀分布的搅拌板15，搅拌板15呈矩形板状设置，本实施例中对收集箱16内注入净化液，通过搅拌板15的搅拌，对收集来的水资源进行净化处理。[0025] 具体的，输送道10端口电机输出端与传动轴11固定连接，传动轴11外端设有螺旋叶片12，螺旋叶片12呈螺旋状设置，输送道10呈倾斜设置，本实施例中通过螺旋叶片12的螺旋设置，起到送料的作用，同时输送道10在收集箱16交会处设有用于水分排出的密集孔。[0026] 具体的，收集箱16侧端水泵通过连接管6将收集箱16与水箱4相通，本实施例中通过连接管6将本装置内的水资源形成循环使用，降低水资源的损耗，提高资源利用率。[0027] 本实用新型的工作原理及使用流程：本实用新型将原煤放置在主体1处，通过主体1侧端电机传动，带动震动筛网2工作，从而对原煤进行震动筛选，水箱4通过喷水口5将水资源传输到喷水口5处，并通过喷水口5排出，从而对震动筛网2处进行降尘，筛选后一部通过震动筛网2排出，另一端通过震动筛网2筛选后通过导向块8、出料块9输送到输送道10处，输送道10通过端面处的电机传动，电机通过输出端带动传动轴11转动，传动轴11通过螺旋叶片12物料送出，同时在这个过程中，物料中残留的水分通过输送道10处的密集孔排出，从而收集在收集箱16内，收集箱16通过侧端电机传动，电机通过输出端带动搅拌轴14转动，搅拌轴14通过搅拌板15将收集来的水分进行净化搅拌，搅拌后的水资源通过侧端的水泵传动，并通过连接管6输送到水箱4内，形成循环。

[0028] 最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
