螺旋分选机的均分给料分配器

755 编辑：中冶有色技术网来源：陈海旭

2024-07-05 16:47:46

权利要求书：

1.一种螺旋分选机的均分给料分配器，包括固定台(1)，其特征在于：所述固定台(1)的上表面设置有搅拌仓(3)，所述搅拌仓(3)的表面固定连接有防护壳(6)，所述防护壳(6)的内部设置有伺服电机(7)，所述伺服电机(7)的输出轴固定连接有转轴(8)，所述转轴(8)的表面固定连接有搅拌叶(9)，所述固定台(1)的上表面设置有抽料泵(10)，所述抽料泵(10)的表面设置有导流管(14)，所述导流管(14)的表面设置有单向阀(15)，所述固定台(1)的上表面固定连接有固定杆(11)，所述固定杆(11)的顶端固定连接有安装板(12)，所述安装板(12)的上表面固定连接有储液仓(13)，所述导流管(14)的另一端穿设在储液仓(13)的表面，所述储液仓(13)的顶端固定连接有电动推杆(16)，所述电动推杆(16)的顶端固定连接有连接板(17)，所述连接板(17)的下表面固定连接有活动杆(18)，所述活动杆(18)的底端固定连接有挤压板(20)，所述储液仓(13)的底端固定连接有分流管(22)，所述分流管(22)的两端均固定连接有连接管(23)，所述固定台(1)的上表面固定连接有支撑柱(24)，所述支撑柱(24)的表面设置有螺旋分选槽(25)。

2.根据权利要求1所述的一种螺旋分选机的均分给料分配器，其特征在于：所述固定台(1)的上表面固定连接有支撑腿(2)，所述支撑腿(2)的顶端固定连接有搅拌仓(3)的下表面，所述搅拌仓(3)的上表面连接有注液口(4)，所述注液口(4)的内部设置有过滤网(5)。

3.根据权利要求1所述的一种螺旋分选机的均分给料分配器，其特征在于：所述储液仓(13)的表面穿设有套筒(19)，所述活动杆(18)穿设在套筒(19)的内部，所述活动杆(18)和套筒(19)均有两组，且对称排列在连接板(17)的下表面，所述挤压板(20)的套接有活塞(21)，所述活塞(21)为橡胶材料制成。

4.根据权利要求1所述的一种螺旋分选机的均分给料分配器，其特征在于：所述固定杆(11)共有四个，且呈矩形排列在固定台(1)的上表面，所述连接管(23)的另一端固定连接在螺旋分选槽(25)的顶端。

5.根据权利要求1所述的一种螺旋分选机的均分给料分配器，其特征在于：所述固定台(1)的内部开设有储能仓(28)，所述储能仓(28)的内部固定连接有蓄电池(29)，所述搅拌仓(3)的表面固定连接有控制开关(30)，所述控制开关(30)的内部设置有微处理器。

6.根据权利要求1所述的一种螺旋分选机的均分给料分配器，其特征在于：所述固定台(1)的侧面固定连接有固定块(26)，所述固定块(26)共有两组，且对称排列在固定台(1)的两侧，所述固定块(26)的表面开设有螺纹孔以使其内部穿设有固定螺栓(27)。

说明书：一种螺旋分选机的均分给料分配器技术领域[0001] 本实用新型涉及螺旋分选机技术领域，更具体地说，它涉及一种螺旋分选机的均分给料分配器。背景技术[0002] 螺旋分选机是一种依靠液流特性，在重力和离心力的作用下实现不同密度矿物分离的分选设备，它具有结构简单、分选效率较高、无噪音、无转动部件、无动力、维修量极少、使用期限较长等优点，现在日益受到选煤和环境保护界人士的重视并已开始运用于我国选煤生产，目前在对螺旋分选机进行给料的过程中，现有的给料分配器不便于工作人员对原料进行分流，并且不能够将原料进行混合均匀。实用新型内容

[0003] (1)要解决的技术问题[0004] 针对现有技术存在的不足，本实用新型的目的在于提供一种螺旋分选机的均分给料分配器，其具有便于对原料进行分流，以及能够将原料进行混合均匀的特点。[0005] (2)技术方案[0006] 为实现上述目的，本实用新型提供了一种螺旋分选机的均分给料分配器，包括固定台，所述固定台的上表面设置有搅拌仓，所述搅拌仓的表面固定连接有防护壳，所述防护壳的内部设置有伺服电机，所述伺服电机的输出轴固定连接有转轴，所述转轴的表面固定连接有搅拌叶，所述固定台的上表面设置有抽料泵，所述抽料泵的表面设置有导流管，所述导流管的表面设置有单向阀，所述固定台的上表面固定连接有固定杆，所述固定杆的顶端固定连接有安装板，所述安装板的上表面固定连接有储液仓，所述导流管的另一端穿设在储液仓的表面，所述储液仓的顶端固定连接有电动推杆，所述电动推杆的顶端固定连接有连接板，所述连接板的下表面固定连接有活动杆，所述活动杆的底端固定连接有挤压板，所述储液仓的底端固定连接有分流管，所述分流管的两端均固定连接有连接管，所述固定台的上表面固定连接有支撑柱，所述支撑柱的表面设置有螺旋分选槽。[0007] 使用本技术方案的螺旋分选机的均分给料分配器时，通过伺服电机能够使转轴带动搅拌叶对搅拌仓内部的原料进行搅拌，即可将原料混合均匀，并且通过抽料泵能够使搅拌仓内部的原料注入导流管的内部，即可将原料送入储液仓的内部，然后通过电动推杆带动活动板进行移动，使得挤压板带动活塞将原料注入分流管的内部，从而便于对原料进行分流。[0008] 进一步地，所述固定台的上表面固定连接有支撑腿，所述支撑腿的顶端固定连接有搅拌仓的下表面，所述搅拌仓的上表面连接有注液口，所述注液口的内部设置有过滤网。[0009] 进一步地，所述储液仓的表面穿设有套筒，所述活动杆穿设在套筒的内部，所述活动杆和套筒均有两组，且对称排列在连接板的下表面，所述挤压板的套接有活塞，所述活塞为橡胶材料制成。[0010] 进一步地，所述固定杆共有四个，且呈矩形排列在固定台的上表面，所述连接管的另一端固定连接在螺旋分选槽的顶端。[0011] 进一步地，所述固定台的内部开设有储能仓，所述储能仓的内部固定连接有蓄电池，所述搅拌仓的表面固定连接有控制开关，所述控制开关的内部设置有微处理器。[0012] 进一步地，所述固定台的侧面固定连接有固定块，所述固定块共有两组，且对称排列在固定台的两侧，所述固定块的表面开设有螺纹孔以使其内部穿设有固定螺栓。[0013] (3)有益效果[0014] 综上所述，本实用新型具有以下有益效果：[0015] 1、该螺旋分选机的均分给料分配器，通过设置伺服电机，当工作人员使用该装置进行给料的过程中，工作人员只需通过控制开关启动伺服电机，能够使转轴带动搅拌叶对搅拌仓内部的原料进行搅拌，从而达到了将原料混合均匀的效果；[0016] 2、该螺旋分选机的均分给料分配器，通过设置抽料泵，当工作人员使用该装置进行给料的过程中，工作人员只需通过控制开关启动抽料泵，能够使搅拌仓内部的原料注入导流管的内部，从而将原料送入储液仓的内部；[0017] 3、该螺旋分选机的均分给料分配器，通过设置电动推杆，当工作人员使用该装置进行给料的过程中，工作人员只需通过控制开关控制电动推杆缩短，能够使挤压板带动活塞将原料注入分流管的内部，从而便于工作人员对原料进行分流。

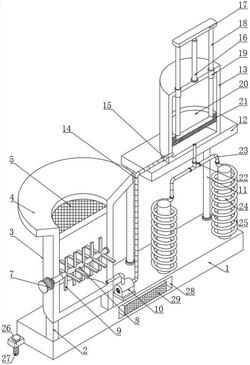

附图说明[0018] 为了更清楚的说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术中描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一种实施方式，对于本领域普通技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。[0019] 图1为本实用新型立体剖面的结构示意图；[0020] 图2为本实用新型立体的结构示意图；[0021] 图3为本实用新型中螺旋分选槽立体的结构示意图。[0022] 附图中的标记为：[0023] 1、固定台；2、支撑腿；3、搅拌仓；4、注液口；5、过滤网；6、防护壳；7、伺服电机；8、转轴；9、搅拌叶；10、抽料泵；11、固定杆；12、安装板；13、储液仓；14、导流管；15、单向阀；16、电动推杆；17、连接板；18、活动杆；19、套筒；20、挤压板；21、活塞；22、分流管；23、连接管；24、支撑柱；25、螺旋分选槽；26、固定块；27、固定螺栓；28、储能仓；29、蓄电池；30、控制开关。具体实施方式[0024] 为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本实用新型具体实施方式中的技术方案进行清楚、完整的描述，以进一步阐述本实用新型，显然，所描述的具体实施方式仅仅是本实用新型的一部分实施方式，而不是全部的样式。[0025] 实施例：[0026] 以下结合附图1?3对本实用新型作进一步详细说明。[0027] 请参阅图1?3，本实用新型提供一种技术方案：一种螺旋分选机的均分给料分配器，包括固定台1，固定台1的上表面设置有搅拌仓3，搅拌仓3的表面固定连接有防护壳6，防护壳6的内部设置有伺服电机7，通过设置伺服电机7，通过控制开关30启动伺服电机7，能够使转轴8带动搅拌叶9对搅拌仓3内部的原料进行搅拌，达到将原料混合均匀的效果，伺服电机7的输出轴固定连接有转轴8，转轴8的表面固定连接有搅拌叶9，固定台1的上表面设置有抽料泵10，通过设置抽料泵10，通过控制开关30启动抽料泵10，能够使搅拌仓3内部的原料注入导流管14的内部，将原料送入储液仓13的内部，抽料泵10的表面设置有导流管14，导流管14的表面设置有单向阀15，固定台1的上表面固定连接有固定杆11，固定杆11的顶端固定连接有安装板12，安装板12的上表面固定连接有储液仓13，导流管14的另一端穿设在储液仓13的表面，储液仓13的顶端固定连接有电动推杆16，电动推杆16的顶端固定连接有连接板17，通过设置电动推杆16，通过控制开关30控制电动推杆16缩短，能够使挤压板20带动活塞21将原料注入分流管22的内部，便于工作人员对原料进行分流，连接板17的下表面固定连接有活动杆18，活动杆18的底端固定连接有挤压板20，储液仓13的底端固定连接有分流管22，分流管22的两端均固定连接有连接管23，固定台1的上表面固定连接有支撑柱24，支撑柱24的表面设置有螺旋分选槽25。[0028] 具体的，固定台1的上表面固定连接有支撑腿2，支撑腿2的顶端固定连接有搅拌仓3的下表面，搅拌仓3的上表面连接有注液口4，注液口4的内部设置有过滤网5。

[0029] 通过采用上述技术方案，在过滤网5的作用下，能够使对注入搅拌仓3内部的原料进行过滤，避免了颗粒较大的原料注入搅拌仓3的内部。[0030] 具体的，储液仓13的表面穿设有套筒19，活动杆18穿设在套筒19的内部，活动杆18和套筒19均有两组，且对称排列在连接板17的下表面，挤压板20的套接有活塞21，活塞21为橡胶材料制成。[0031] 通过采用上述技术方案，在活动杆18和套筒19的配合下，能够使挤压板20带动活塞21在储液仓13的内部进行定向移动，避免了挤压板20在移动的过程中发生偏移。[0032] 具体的，固定杆11共有四个，且呈矩形排列在固定台1的上表面，连接管23的另一端固定连接在螺旋分选槽25的顶端。[0033] 具体的，固定台1的内部开设有储能仓28，储能仓28的内部固定连接有蓄电池29，搅拌仓3的表面固定连接有控制开关30，控制开关30的内部设置有微处理器。[0034] 具体的，固定台1的侧面固定连接有固定块26，固定块26共有两组，且对称排列在固定台1的两侧，固定块26的表面开设有螺纹孔以使其内部穿设有固定螺栓27。[0035] 本实用新型的工作原理为：本实用新型在使用时，首先将该装置移动至合适的位置，然后通过固定螺栓27将固定台1的位置进行固定，从而避免了该装置在使用的过程中发生偏移，当工作人员使用该装置对螺旋分选机进行给料时，首先工作人员通过注液口4将原料注入搅拌仓3的内部，并且在过滤网5的作用下，即可将颗粒较大的原料进行过滤，然后工作人员通过控制开关30启动伺服电机7，同时伺服电机7通过转轴8带动搅拌叶9进行转动，使得注入搅拌仓3内部的原料进行搅拌均匀，并且工作人员通过控制开关30启动抽料泵10，同时抽料泵10通过导流管14将搅拌完成的原料注入储液仓13的内部，然后工作人员通过控制开关30控制电动推杆16缩短，同时电动推杆16通过连接板17带动活动杆18进行移动，同时活动杆18通过挤压板20带动活塞21在储液仓13的内部进行移动，使得原料注入分流管22的内部，并且通过连接管23进行螺旋分选槽25的内部，从而完成对螺旋分选机进行给料的过程。[0036] 本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
