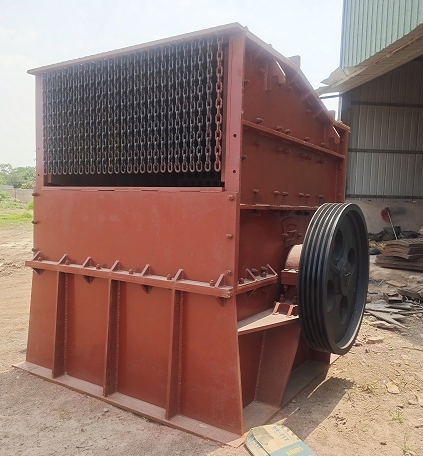

防堵的卧式制砂机

1016 编辑：管理员来源：湖北枝江峡江矿山机械有限责任公司

2024-03-12 17:10:26

权利要求书： 1.一种防堵的卧式制砂机，其特征是：包括水管（9），水管（9）通过旁管（10）进入到制砂机机架（3）内，水管（9）的一端进入轴承座（8）对轴承进行冷却，水管（9）内通入冷却水。

2.根据权利要求1所述的一种防堵的卧式制砂机，其特征在于，所述的旁管（10）进入到制砂机机架（3）后，旁管（10）的出水口正对锤头（5）。

3.根据权利要求2所述的一种防堵的卧式制砂机，其特征在于，所述的旁管（10）位于锤头（5）的旋转轴下方。

4.根据权利要求3所述的一种防堵的卧式制砂机，其特征在于，所述的水管（9）上设有开关（11）。

5.根据权利要求4所述的一种防堵的卧式制砂机，其特征在于，所述的制砂机机架（3）两侧均设有水管（9）。

说明书：一种防堵的卧式制砂机技术领域[0001] 本实用新型涉及破碎机设备技术领域，特别是一种防堵的卧式制砂机。背景技术[0002] 卧式制砂机是制砂领域的常用设备，其结构如附图1和2中所示，通过电机2带动皮带轮4转动，进而带动制砂机机架3内的锤头5，从上方进入的物料经过锤头的捶打后撞击制砂机机架3内侧的衬板6导致破碎形成砂体，在制砂机的长时间工作后，由于衬板6是凹凸不平的，撞击后的砂体在重力的作用下容易在底部的衬板6堆积造成堵塞，堆积后的砂体进一步影响了制砂质量。发明内容[0003] 本实用新型所要解决的技术问题是提供一种防堵的卧式制砂机，能够有效的对制砂机内堆积的砂体进行清堵，并延长设备的使用寿命。[0004] 为解决上述技术问题，本实用新型所采用的技术方案是：[0005] 一种防堵的卧式制砂机，包括水管，水管通过旁管进入到制砂机机架内，水管的一端进入轴承座对轴承进行冷却，水管内通入冷却水。[0006] 上述的旁管进入到制砂机机架后，旁管的出水口正对锤头。[0007] 上述的旁管位于锤头的旋转轴下方。[0008] 上述的水管上设有开关。[0009] 上述的制砂机机架两侧均设有水管。[0010] 本实用新型提供的一种防堵的卧式制砂机，通过在制砂机机架外增加水管并延伸至机架内，通过锤头对水体的离心作用冲击机架内堆积的砂体，并同时对轴承进行冷却，同时出料的砂体满足了运输要求，取得了很好的设备效益和经济效益。附图说明[0011] 下面结合附图和实施例对本实用新型作进一步说明：[0012] 图1为现有的制砂机的结构示意图；[0013] 图2为本实用新型制砂机的剖视结构图；[0014] 图3为本实用新型的简化结构示意图。[0015] 图中：底座1、电机2、制砂机机架3、皮带轮4、锤头5、衬板6、出料口7、轴承座8、水管9、旁管10、开关11。

具体实施方式[0016] 如图1?图3中所示，一种防堵的卧式制砂机，包括水管9，水管9通过旁管10进入到制砂机机架3内，水管9的一端进入轴承座8对轴承进行冷却，水管9内通入冷却水。[0017] 在制砂机工作时，向水管9内通入冷却水，冷却水一部分进入到轴承座8对轴承进行冷却以延长轴承的使用寿命，另一部分进入到制砂机机架3内，在锤头5的旋转作用下带动水体在制砂机机架3散播，在旋转作用下，水体撞击堆积在底部衬板6的砂体，并将砂体从出料口7带出，且水体在重力作用下也会汇集到底部对堆积的砂体进行冲刷从而带走砂体，从出料口的出来的砂体其含水量也满足运输要求，不需要再重新加水，达到了一举多得的效果。[0018] 上述的旁管10进入到制砂机机架3后，旁管10的出水口正对锤头5。[0019] 上述的旁管10位于锤头5的旋转轴下方。[0020] 旁管10位于锤头5的旋转轴下方，使得水更多的冲击在底部堆积的砂体，少量水滴在锤头5的离心作用下被带至上方对衬板6进行冲洗，并在重力的作用下落至出料口。[0021] 上述的水管9上设有开关11。[0022] 开关11用于控制冷却水的进出，可以选用程序控制，在设备工作时打开。[0023] 上述的制砂机机架3两侧均设有水管9。[0024] 从两端对堆积的砂体进行冲击，效果更好。
