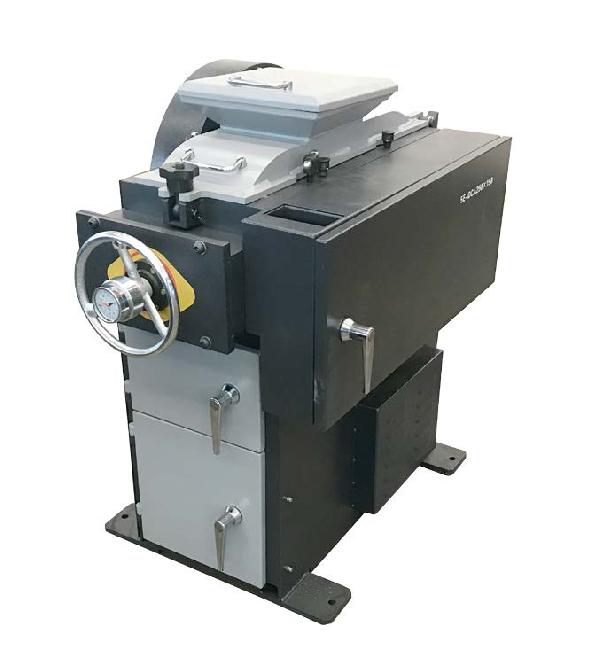

对辊制砂机辊轮间隙的调整装置

859 编辑：管理员来源：柳州市爱林机械有限公司

2024-03-12 17:00:42

权利要求书： 1.一种对辊制砂机辊轮间隙的调整装置，包括机架（1），所述机架（1）上分别安装有主辊轮（2）和副辊轮（3），所述主辊轮（2）两端分别通过固定轴承座（21）安装在机架（1）上，副辊轮（3）两端分别通过滑动轴承座（31）安装在机架（1）上，且滑动轴承座（31）通过直线导轨（32）与机架（1）滑动连接；其特征在于：所述机架（1）上还设有用于调节主辊轮（2）与副辊轮（3）之间间隙的杠杆调节机构（4）以及调节电机（5），所述杠杆调节机构（4）包括前支撑座（41）、后支撑座（42）、调节丝杆（43）、丝杆螺母（44）和压缩弹簧（45），前支撑座（41）前侧的中部与滑动轴承座（31）铰接连接，前支撑座（41）的上端与后支撑座（42）的上端铰接连接，所述压缩弹簧（45）定位在前支撑座（41）的下端与后支撑座（42）的下端之间，丝杆螺母（44）与后支撑座（42）后侧的中部固定连接，所述调节丝杆（43）与丝杆螺母（44）配合，所述调节电机（5）固定安装在机架（1）上，调节丝杆（43）的端部通过链轮链条组件（6）与调节电机（5）的转轴连接。

2.如权利要求1所述的一种对辊制砂机辊轮间隙的调整装置，其特征在于：所述前支撑座（41）包括前连杆（412）和两个分别连接在前连杆（412）两端的前侧臂（411），所述前侧臂（411）上端竖直设置，前侧臂（411）下端向后侧弯折，且前侧臂（411）的下端分别与前连杆（412）的两端连接，所述前侧臂（411）前侧靠上端的中部设有前铰接孔（413），前铰接孔（413）通过第一铰接耳（33）与滑动轴承座（31）铰接连接，所述前侧臂（411）上端的后侧设有第二铰接耳（414）；所述后支撑座（42）包括后连杆（423）、后连板（422）和两个呈“7”字形结构的后侧臂（421），两个后侧臂（421）的下端分别与后连杆（423）的两端连接，两个后侧臂（421）的上端分别与后连板（422）的两侧连接，后侧臂（421）上端的前侧设有后铰接孔（424），后铰接孔（424）通过第二铰接耳（414）与前侧臂（411）铰接连接，所述丝杆螺母（44）与后连板（422）的后侧面固定连接，所述调节丝杆（43）通过丝杆轴承（7）与机架（1）连接，且调节丝杆（43）与丝杆螺母（44）配合。

3.如权利要求2所述的一种对辊制砂机辊轮间隙的调整装置，其特征在于：所述前连杆（412）的后侧面以及后连杆（423）的前侧面分别设有若干个用于定位压缩弹簧（45）的定位销（8），压缩弹簧（45）的两端分别通过定位销（8）定位在前连杆（412）和后连杆（423）之间。

4.如权利要求1所述的一种对辊制砂机辊轮间隙的调整装置，其特征在于：所述压缩弹簧（45）的数量为4 8根。

~

说明书：一种对辊制砂机辊轮间隙的调整装置技术领域[0001] 本实用新型属于制砂机技术领域，涉及一种对辊制砂机，特别涉及一种对辊制砂机辊轮间隙的调整装置。背景技术[0002] 对辊制砂机是广泛应用于制砂、选矿、水泥、冶金、化工、建材等工业部门中等硬度以下的矿石和岩石的中碎和细碎的设备，其主要由主辊轮、副辊轮、机架、压紧和调节装置、传动装置以及驱动装置等部分组成，驱动装置由两个电动机，通过三角皮带传动到槽轮上拖动两辊轮相对旋转运动来碾压破碎物料。当物料进入机器的破碎腔以后，物料受到转动辊轴的啮力作用，使物料被迫通过两辊之间，同时受到辊轴的挤轧和剪磨，物料即开始碎裂，碎裂后的小颗粒沿着辊子旋转的切线，通过两辊轴的间隙，向机器下方抛出，超过间隙的大颗粒物料，继续被破碎成小颗粒排出。[0003] 压紧和调节装置用于调整主、副辊轮之间的间隙，传统的弹簧对辊制砂机的副辊轮座通常通过多组弹簧与螺旋输送器（丝杆）或液压顶缸连接，通过螺旋输送器（丝杆）或液压顶缸的伸缩带动副辊轮座的移动实现调整主、副辊轮之间的间隙。这类弹簧对辊机需要设置很多组弹簧才能解决压力不够大的问题，并且当物料里夹杂的铁块或超硬料时，全部作用力都加载到螺旋输送器（丝杆）或液压顶缸上，会造成两部件的损坏，有时可能出现顶不到位和无法回缩的情况。发明内容[0004] 本实用新型的目的是针对现有技术存在的问题，提供一种能够快捷灵活的调节主辊轮与副辊轮之间间隙的对辊制砂机辊轮间隙的调整装置，该装置利用杠杆原理以及压缩弹簧的缓冲能力，能减少压缩弹簧的使用数量，同时还能避免出现调节丝杆强行回缩拉动的现象，确保调节丝杆不受全部负荷的冲击，以免设备损坏。[0005] 本实用新型为实现上述目的采用的技术方案是：一种对辊制砂机辊轮间隙的调整装置，包括机架，所述机架上分别安装有主辊轮和副辊轮，所述主辊轮两端分别通过固定轴承座安装在机架上，副辊轮两端分别通过滑动轴承座安装在机架上，且滑动轴承座通过直线导轨与机架滑动连接；所述机架上还设有用于调节主辊轮与副辊轮之间间隙的杠杆调节机构以及调节电机，所述杠杆调节机构包括前支撑座、后支撑座、调节丝杆、丝杆螺母和压缩弹簧，前支撑座前侧的中部与滑动轴承座铰接连接，前支撑座的上端与后支撑座的上端铰接连接，所述压缩弹簧定位在前支撑座的下端与后支撑座的下端之间，丝杆螺母与后支撑座后侧的中部固定连接，所述调节丝杆与丝杆螺母配合，所述调节电机固定安装在机架上，调节丝杆的端部通过链轮链条与调节电机的转轴连接。[0006] 本实用新型的进一步技术方案是：所述前支撑座包括前连杆和两个分别连接在前连杆两端的前侧臂，所述前侧臂上端竖直设置，前侧臂下端向后侧弯折，且前侧臂的下端分别与前连杆的两端连接，所述前侧臂前侧靠上端的中部设有前铰接孔，前铰接孔通过第一铰接耳与滑动轴承座铰接连接，所述前侧臂上端的后侧设有第二铰接耳；所述后支撑座包括后连杆、后连板和两个呈“7”字形结构的后侧臂，两个后侧臂的下端分别与后连杆的两端连接，两个后侧臂的上端分别与后连板的两侧连接，后侧臂上端的前侧设有后铰接孔，后铰接孔通过第二铰接耳与前侧臂铰接连接，所述丝杆螺母与后连板的后侧面固定连接，所述调节丝杆通过丝杆轴承与机架连接，且调节丝杆与丝杆螺母配合。[0007] 本实用新型的进一步技术方案是：所述前连杆的后侧面以及后连杆的前侧面分别设有若干个用于定位压缩弹簧的定位销，压缩弹簧的两端分别通过定位销定位在前连杆和后连杆之间。[0008] 本实用新型的进一步技术方案是：所述压缩弹簧的数量为4 8根。~

[0009] 本实用新型一种对辊制砂机辊轮间隙的调整装置由于采用上述技术方案，具有如下有益效果：[0010] 1.本实用新型通过倒顺开关控制调节电机转动，调节电机的转轴通过链轮链条组件6带动调节丝杆转动，丝杆螺母将调节丝杆的旋转运动转换为直线运动，从而将前支撑座、后支撑座作为一个整体带动滑动轴承座沿直线导轨滑动，使得副辊轮靠近或远离主辊轮，从而达到调节主辊轮与副辊轮之间的间隙的目的，间隙调节灵活快捷、操作简单；[0011] 2.本实用新型的杠杆调节机构的前支撑座作为杠杆臂，第一铰接耳作为支点，利用杠杆原理，起到四两拨千斤的作用，把原全部作用力通过杠杆原理减少三分之二的力作用在压缩弹簧上，这样只用到三分之一的弹簧，就能很好的自动调整主辊轮与副辊轮的间隙，来达到保持调整砂粒产品粗细度的目的；[0012] 3.由于杠杆原理以及压缩弹簧的缓冲能力，避免出现调节丝杆强行回缩拉动的现象，调节丝杆不受全部负荷的冲击，以免设备损坏；待物料压力不大时，又回位原处，保持设备的工作；[0013] 4.本实用新型一种对辊制砂机辊轮间隙的调整装置使用弹簧数量较少，节省弹簧，杠杆调节机构采用杠杆原理产生的力量更大，从而使设备更加稳固，设备在满载时，受力很大的情况下，后支撑座不退缩，稳固性、耐用性优于现有技术，即使设备长时间运转，产品粒度不会有较大变化。[0014] 下面结合附图和实施例对本实用新型一种对辊制砂机辊轮间隙的调整装置作进一步的说明。附图说明[0015] 图1是本实用新型一种对辊制砂机辊轮间隙的调整装置的结构示意图；[0016] 图2是本实用新型一种对辊制砂机辊轮间隙的调整装置的侧视图；[0017] 图3是杠杆调节机构的结构示意图；[0018] 图4是前支撑座的结构示意图；[0019] 图5是后支撑座的结构示意图之一；[0020] 图6是后支撑座的结构示意图之二；[0021] 附图标号说明：1?机架，2?主辊轮，21?固定轴承座，3?副辊轮，31?滑动轴承座，32?直线导轨，33?第一铰接耳，4?杠杆调节机构，41?前支撑座，411?前侧臂，412?前连杆，413?前铰接孔，414?第二铰接耳，42?后支撑座，421?后侧臂，422?后连板，423?后连杆，424?后铰接孔，43?调节丝杆，44?丝杆螺母，45?压缩弹簧，5?调节电机，6?链轮链条组件，7?丝杆轴承，8?定位销。具体实施方式[0022] 如图1至图6所示，本实用新型一种对辊制砂机辊轮间隙的调整装置，包括机架1，所述机架1上分别安装有主辊轮2、副辊轮3、用于调节主辊轮2与副辊轮3之间间隙的杠杆调节机构4以及调节电机5，所述主辊轮2两端分别通过固定轴承座21安装在机架1上，并通过电机带动变速箱将动力传送至主辊轮2，使主辊轮2作圆周旋转运动；所述副辊轮3两端分别通过滑动轴承座31安装在机架1上，且滑动轴承座31通过直线导轨32与机架1滑动连接，滑动轴承座31可沿直线导轨32滑动，使得副辊轮3靠近或远离主辊轮2，从而调节主辊轮2与副辊轮3之间的间隙。[0023] 如图3所示，本实用新型的杠杆调节机构4包括前支撑座41、后支撑座42、调节丝杆43、丝杆螺母44和压缩弹簧45，前支撑座41的前侧（即靠滑动轴承座31的一侧）中部与滑动轴承座31铰接连接，前支撑座41的上端与后支撑座42的上端铰接连接，所述压缩弹簧45定位在前支撑座41的下端与后支撑座42的下端之间，丝杆螺母44与后支撑座42后侧的中部固定连接，所述调节丝杆43与丝杆螺母44配合，所述调节电机5固定安装在机架1上，调节丝杆

43的端部通过链轮链条组件6与调节电机5的转轴连接。

[0024] 如图4所示，所述前支撑座41包括前连杆412和两个分别连接在前连杆412两端的前侧臂411，所述前侧臂411上端竖直设置，前侧臂411下端向后侧弯折，且前侧臂411的下端分别与前连杆412的两端连接，所述前侧臂411前侧靠上端的中部设有前铰接孔413，前铰接孔413通过第一铰接耳33与滑动轴承座31铰接连接，所述前侧臂411上端的后侧设有第二铰接耳414；如图5、图6所示，所述后支撑座42包括后连杆423、后连板422和两个呈“7”字形结构的后侧臂421，两个后侧臂421的下端分别与后连杆423的两端连接，两个后侧臂421的上端分别与后连板422的两侧连接，后侧臂421上端的前侧设有后铰接孔424，后铰接孔424通过第二铰接耳414与前侧臂411铰接连接，所述丝杆螺母44与后连板422的后侧面固定连接，所述调节丝杆43通过丝杆轴承7与机架1连接，且调节丝杆43与丝杆螺母44配合；所述前连杆412的后侧面以及后连杆423的前侧面分别设有若干个用于定位压缩弹簧45的定位销8，压缩弹簧45的两端分别通过定位销8定位在前连杆412和后连杆423之间，压缩弹簧45的数量为4 8根，在本实施例中，压缩弹簧45设置有6根。~

[0025] 本实用新型一种对辊制砂机辊轮间隙的调整装置的工作原理：[0026] 1.通过电机带动变速箱将动力传送至主辊轮2，使主辊轮2作圆周旋转运动，当料斗下料，主辊轮2顺时针旋转，物料通过主辊轮2与副辊轮3之间间隙的挤压，实现物料的破碎，并可以通过调节主辊轮2与副辊轮3之间的间隙大小来调节加工产品的粗细度；[0027] 2.当需要调节主辊轮2与副辊轮3之间的间隙大小时，通过倒顺开关控制调节电机5转动，调节电机5的转轴通过链轮链条组件6带动调节丝杆43转动，丝杆螺母44将调节丝杆

43的旋转运动转换为直线运动，从而将前支撑座41、后支撑座42作为一个整体带动滑动轴承座31沿直线导轨32滑动，使得副辊轮3靠近或远离主辊轮2，从而达到调节主辊轮2与副辊轮3之间的间隙的目的；

[0028] 3.由于物料的大小、软硬、分布密度不均的挤压，物料推压副辊轮3，通过滑动轴承座31将物料的推力作用在杠杆调节机构4上，杠杆调节机构4的前支撑座41作为杠杆臂，第一铰接耳33作为支点，利用杠杆原理，把原全部作用力通过杠杆原理减少三分之二的力作用在压缩弹簧45上，这样只用到三分之一的弹簧，就能很好的自动调整主辊轮2与副辊轮3的间隙，来达到保持调整砂粒产品粗细度的目的；另外，由于杠杆原理以及压缩弹簧45的缓冲能力，避免出现调节丝杆43强行回缩拉动的现象，以免设备损坏。[0029] 以上实施例仅为本实用新型的较佳实施例，本实用新型的结构并不限于上述实施例列举的形式，凡在本实用新型的精神和原则之内所作的任何修改、等同替换等，均应包含在本实用新型的保护范围之内。
