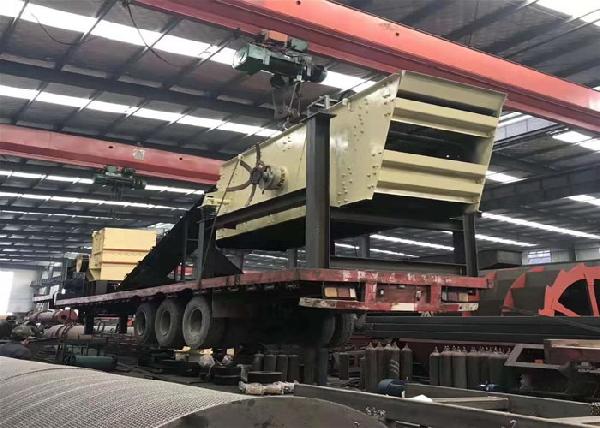

采石场用的振动筛

497 编辑：管理员来源：江门市新会区泰盛石场有限公司

2024-03-12 16:50:13

权利要求书： 1.一种采石场用的振动筛，包括安装架(1)，所述安装架(1)的一侧设置有限位件(18)，其特征在于：所述限位件(18)的底部设置有弹簧(2)，所述弹簧(2)的底端设置有支撑柱(3)，所述支撑柱(3)的顶端设置有螺栓柱(17)，所述螺栓柱(17)的顶部设置有螺栓帽(19)，所述安装架(1)的内部设置有第一筛网(15)，所述第一筛网(15)的一侧设置有第二出料槽(5)，所述第一筛网(15)的底部设置有第二筛网(16)，所述第二筛网(16)的一侧设置有第一出料槽(4)，所述安装架(1)的顶部设置有安装板(6)，所述安装板(6)的顶部设置有固定板(8)，所述固定板(8)的顶部设置有振动电机(7)，所述安装板(6)的顶部设置有水箱(11)，所述水箱(11)的一侧设置有第二连接管(20)，所述第二连接管(20)的一端设置有水泵(10)，所述水泵(10)的一侧设置有第一连接管(12)，所述第一连接管(12)的一端设置有喷洒件(13)，所述喷洒件(13)的底部设置有喷头(14)，所述安装板(6)的一侧设置有进料口(9)。

2.根据权利要求1所述的一种采石场用的振动筛，其特征在于：所述弹簧(2)设置在螺栓柱(17)的外部，所述螺栓柱(17)活动贯穿限位件(18)内部。

3.根据权利要求1所述的一种采石场用的振动筛，其特征在于：所述振动电机(7)的数量为两个，所述两个振动电机(7)关于安装板(6)相互对称设置。

4.根据权利要求1所述的一种采石场用的振动筛，其特征在于：所述第一筛网(15)和第二筛网(16)平行设置在安装架(1)内部，所述第一筛网(15)孔径大小大于第二筛网(16)孔径大小。

5.根据权利要求1所述的一种采石场用的振动筛，其特征在于：所述喷洒件(13)固定安装在安装板(6)底部，所述喷头(14)均匀设置在安装板(6)底部。

6.根据权利要求1所述的一种采石场用的振动筛，其特征在于：所述限位件(18)的数量为四个，所述四个限位件(18)关于安装架(1)相互对称设置。

说明书：一种采石场用的振动筛技术领域[0001] 本实用新型属于采石场设备技术领域，具体涉及一种采石场用的振动筛。背景技术[0002] 振动筛是将颗粒大小不同的碎散物料群，多次通过均匀布孔的单层或多层筛面，分成若干不同级别的过程称为筛分，大于筛孔的颗粒留在筛面上，称为该筛面的筛上物，小

于筛孔的颗粒透过筛孔，称为该筛面的筛下物，实际的筛分过程是：大量粒度大小不同、粗

细混杂的碎散物料进入筛面后，只有一部分颗粒与筛面接触，由于筛箱的振动，筛上物料层

被松散，使大颗粒本来就存在的间隙被进一步扩大，小颗粒乘机穿过间隙，转移到下层或运

输机上，由于小颗粒间隙小，大颗粒并不能穿过，于是原来杂乱无章排列的颗粒群发生了分

离，即按颗粒大小进行了分层，形成了小颗粒在下，粗颗粒居上的排列规则，到达筛面的细

颗粒，小于筛孔者透筛，最终实现了粗、细粒分离，完成筛分过程。

[0003] 然而，充分的分离是没有的，在筛分时，一般都有一部分筛下物留在筛上物中，细粒透筛时，虽然颗粒都小于筛孔，但它们透筛的难易程度不同，物料和筛孔尺寸相近的颗

粒，透筛就较难，透过筛面下层的颗粒间隙就更难。

实用新型内容

[0004] 为解决上述背景技术中提出的问题。本实用新型提供了一种采石场用的振动筛，解决了透筛的难易程度不同，物料和筛孔尺寸相近的颗粒，透筛就较难的问题。

[0005] 为实现上述目的，本实用新型提供如下技术方案：一种采石场用的振动筛，包括安装架，所述安装架的一侧设置有限位件，所述限位件的底部设置有弹簧，所述弹簧的底端设

置有支撑柱，所述支撑柱的顶端设置有螺栓柱，所述螺栓柱的顶部设置有螺栓帽，所述安装

架的内部设置有第一筛网，所述第一筛网的一侧设置有第二出料槽，所述第一筛网的底部

设置有第二筛网，所述第二筛网的一侧设置有第一出料槽，所述安装架的顶部设置有安装

板，所述安装板的顶部设置有固定板，所述固定板的顶部设置有振动电机，所述安装板的顶

部设置有水箱，所述水箱的一侧设置有第二连接管，所述第二连接管的一端设置有水泵，所

述水泵的一侧设置有第一连接管，所述第一连接管的一端设置有喷洒件，所述喷洒件的底

部设置有喷头，所述安装板的一侧设置有进料口。

[0006] 优选的，所述弹簧设置在螺栓柱的外部，所述螺栓柱活动贯穿限位件内部。[0007] 优选的，所述振动电机的数量为两个，所述两个振动电机关于安装板相互对称设置。

[0008] 优选的，所述第一筛网和第二筛网平行设置在安装架内部，所述第一筛网孔径大小大于第二筛网孔径大小。

[0009] 优选的，所述喷洒件固定安装在安装板底部，所述喷头均匀设置在安装板底部。[0010] 优选的，所述限位件的数量为四个，所述四个限位件关于安装架相互对称设置。[0011] 与现有技术相比，本实用新型的有益效果是：[0012] 通过安装板顶部的两个振动电机的振幅不会相差过大，进而使得第一筛选网和第二筛选网在相差不过大的振动下进行筛选，进而使安装架所有位置均可获得较佳的筛分效

果，通过设置弹簧弹力可调节的缓冲装置能够有效避免振动筛产生共振。

附图说明[0013] 附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

[0014] 图1为本实用新型的完整结构示意图；[0015] 图2为本实用新型的侧视视角结构图；[0016] 图3为本实用新型的正视剖面结构图。[0017] 图中：1安装架；2弹簧；3支撑柱；4第一出料槽；5第二出料槽；6安装板；7振动电机；8固定板；9进料口；10水泵；11水箱；12第一连接管；13喷洒件；14喷头；15第一筛网；16第二

筛网；17螺栓柱；18限位件；19螺栓帽；20第二连接管。

具体实施方式[0018] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的

实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下

所获得的所有其他实施例，都属于本实用新型保护的范围。

[0019] 请参阅图1?3，本实用新型提供以下技术方案：一种采石场用的振动筛，包括安装架1，安装架1的一侧设置有限位件18，限位件18的底部设置有弹簧2，弹簧2的底端设置有支

撑柱3，支撑柱3的顶端设置有螺栓柱17，螺栓柱17的顶部设置有螺栓帽19，安装架1的内部

设置有第一筛网15，第一筛网15的一侧设置有第二出料槽5，第一筛网15的底部设置有第二

筛网16，第二筛网16的一侧设置有第一出料槽4，安装架1的顶部设置有安装板6，安装板6的

顶部设置有固定板8，固定板8的顶部设置有振动电机7，安装板6的顶部设置有水箱11，水箱

11的一侧设置有第二连接管20，第二连接管20的一端设置有水泵10，水泵10的一侧设置有

第一连接管12，第一连接管12的一端设置有喷洒件13，喷洒件13的底部设置有喷头14，安装

板6的一侧设置有进料口9。

[0020] 本实施例中，通过弹簧2设置在支撑柱3和限位件18之间，螺纹柱17顶端的螺栓帽19进行限位，保证螺栓柱17在限位件18内部活动，通过振动电机7设置在安装板6两侧，相同

的振动频率使安装架1内部第一筛网15和第二筛网16对石块进行筛选，通过第一筛网15孔

径大小大于第二筛网16孔径大小将从进料口9落下的石块进行筛选，将不同直径大小的石

块分别筛选出，通过第二连接管20将水泵10和水箱11连通，通过水泵10将水箱11内部水抽

取出由第一连接管12输送至喷洒件13内，通过喷洒件13底部的喷头14对筛选过程中产生的

灰尘进行降尘，减少灰尘对空气的影响，通过限位件18焊接安装在安装架1一侧，便于将支

撑柱3、弹簧2及螺栓柱17进行安装。

[0021] 具体的，弹簧2设置在螺栓柱17的外部，螺栓柱17活动贯穿限位件18内部，通过弹簧2设置在支撑柱3和限位件18之间，螺纹柱17顶端的螺栓帽19进行限位，保证螺栓柱17在

限位件18内部活动。

[0022] 具体的，振动电机7的数量为两个，两个振动电机7关于安装板6相互对称设置，通过振动电机7设置在安装板6两侧，相同的振动频率使安装架1内部第一筛网15和第二筛网

16对石块进行筛选。

[0023] 具体的，第一筛网15和第二筛网16平行设置在安装架1内部，第一筛网15孔径大小大于第二筛网16孔径大小，通过第一筛网15孔径大小大于第二筛网16孔径大小将从进料口

9落下的石块进行筛选，将不同直径大小的石块分别筛选出。

[0024] 具体的，喷洒件13固定安装在安装板6底部，喷头14均匀设置在安装板6底部，通过第二连接管20将水泵10和水箱11连通，通过水泵10将水箱11内部水抽取出由第一连接管12

输送至喷洒件13内，通过喷洒件13底部的喷头14对筛选过程中产生的灰尘进行降尘，减少

灰尘对空气的影响。

[0025] 具体的，限位件18的数量为四个，四个限位件18关于安装架1相互对称设置，通过限位件18焊接安装在安装架1一侧，便于将支撑柱3、弹簧2及螺栓柱17进行安装。

[0026] 本实用新型的工作原理及使用流程：本实用新型安装好过后，在使用时，通过弹簧2设置在支撑柱3和限位件18之间，螺纹柱17顶端的螺栓帽19进行限位，保证螺栓柱17在限

位件18内部活动，通过振动电机7的输入端与外部电源的输出端电性连接使其进行工作，将

安装架1进行振动，通过进料口9将石料进入振动筛，在振动筛振动时较大石块留在第一筛

网15顶部从第二出料槽5排出，较小的石块穿过第二筛网16进行筛选，大块从第一出料槽4

排出，完成筛选。
