矿用皮带输送机头轮滚筒清扫器

1103 编辑：中冶有色技术网来源：紫金矿业集团股份有限公司

2023-11-17 16:14:44

权利要求书： 1.矿用皮带输送机头轮滚筒清扫器，它包括皮带输送机头轮滚筒及其皮带，其特征在于它还包括但不限于一根两端为垂直段的横向固定轴(1)、四片橡胶刮板(3)、一个十字转架(4)；四片橡胶刮板(3)分别装于十字转架(4)上下左右；横向固定轴(1)设于十字转架(4)中心；横向固定轴(1)两端垂直段端头安装在皮带输送机的整体支架上且位于皮带输送机头轮滚筒的下行皮带端头，使任一橡胶刮板(3)与下行皮带的外侧表面形成摩擦，皮带运转带动装有橡胶刮板(3)的十字转架(4)圆周转动，自动清洗皮带。

2.根据权利要求1所述的清扫器，其特征是所述横向固定轴(1)的两端垂直段分别设有弹簧(2)，以调节橡胶刮板(3)与下行皮带接触力。

3.根据权利要求1所述的清扫器，其特征是所述十字转架(4)上下左右均开有定位孔(5)，以利于拆装更换橡胶刮板(3)。

说明书：矿用皮带输送机头轮滚筒清扫器技术领域

本实用新型涉及皮带输送技术领域，尤其涉及一种矿用皮带输送机头轮滚筒清扫器。

背景技术

皮带输送机由于输送量大、连续稳定与距离长等优势，已经成为矿业生产运输的主要设备之一，但在实际应用中受矿性、含水量和漏矿等因素影响，矿石皮带输送机在运行过程中皮带表面会粘附矿砂、矿浆，如不及时清理将导致增大皮带与滚筒、托辊接触面的摩擦，从而引起皮带跑偏、磨损，缩短皮带、滚筒与托辊的使用寿命。

为解决上述问题，有人在皮带头部设置了极其简易的“一次性皮带清扫器”，该皮带清扫器可从头轮下料滚筒处着手清理皮带工作面粘附的矿砂、矿浆等，但当皮带清扫器磨损后需组织人员重新整套更换，增加了现场人员的劳动强度、设备成本和停机待产时间；还有人在中国专利CN 106743354 A公开“皮带清扫器和皮带输送机”，该皮带清扫器包括刮料机构和压紧作用机构，刮料机构靠近物料输送皮带的工作面设置，压紧作用机构与刮料机构连接，在物料输送皮带输送物料时，压紧作用机构带动刮料机构压紧物料输送皮带的工作面，在物料输送皮带停止输送物料后，压紧作用机构减小或停止对刮料机构施加作用力或带动刮料机构向远离物料输送皮带的工作面的方向运动，刮料机构抵接在物料输送皮带需要清理的工作面上，在不需要清理时刮料机构不再压紧在物料输送皮带的工作面上，其仅仅是减少对刮料机构的磨损且降低皮带输送机的空载功率和使用费用；中国专利CN 208278864U公开了“皮带清扫器”，该皮带清扫器带有支架的头部固定于皮带机头部，清扫器本体的清扫面清扫皮带的工作面，在皮带运料过程中对皮带工作面进行清扫，其也仅仅是解决滚筒粘附物料后导致皮带跑偏与滚筒磨损的问题；中国专利CN 207712877 U公开“一种可调式皮带清扫器”，该皮带清扫器包括位于皮带传送装置中卸载滚筒的下方第一清扫部和位于皮带传送装置中卸载滚筒之下没有承载物料的第二清扫部，沿皮带运行方向，皮带先接触第一清扫部，后接触第二清扫部，清理皮带上的粘泥，当第一清扫部磨损严重时，可向上调整第一清扫部与皮带面的接触间隙，清扫带面上的粘泥，调节第二清扫部与带面的距离进行吸水，第一清扫部和第二清扫部的联合使用，其结构复杂，能提升皮带的清洁度和延长皮带的使用寿命。

为此，研发一种简易自动清洗的矿用皮带输送机头轮滚筒清扫器就具有现实意义。

发明内容

本实用新型的任务是克服现有的不足，提供一种结构简单、易于维护、可借力自动清洗的矿用皮带输送机头轮滚筒清扫器。

为完成上述任务，本使用新型采用如下技术方案：

矿用皮带输送机头轮滚筒清扫器，它包括皮带输送机头轮滚筒及其皮带，它还包括但不限于一根两端为垂直段的横向固定轴、四片橡胶刮板、一个十字转架；四片橡胶刮板分别装于十字转架上下左右；横向固定轴设于十字转架中心；横向固定轴两端垂直段端头安装在皮带输送机的整体支架上且位于皮带输送机头轮滚筒的下行皮带端头，使任一橡胶刮板与下行皮带的外侧表面形成摩擦，皮带运转带动装有橡胶刮板的十字转架圆周转动，自动清洗皮带。

与现有技术比，本实用新型因为设有十字转架与四片橡胶刮板，通过圆周旋转调整橡胶刮板，所以可提高清扫效率和清扫器寿命，从而节省清扫器更换与设备停机时间；同时由于固定连杆定位于皮带输送机机架且依附皮带输送机头轮滚筒及其下行皮带，所以能借助头轮滚筒动力进行清扫；此外由于在十字转架开有定孔位，可便捷拆装维护橡胶刮板，在固定连杆的两端垂直段分别设有弹簧，能进一步调节橡胶刮板的张力和保证橡胶刮板与下行皮带的动配合。

附图说明

实用新型的具体结构由以下附图给出。

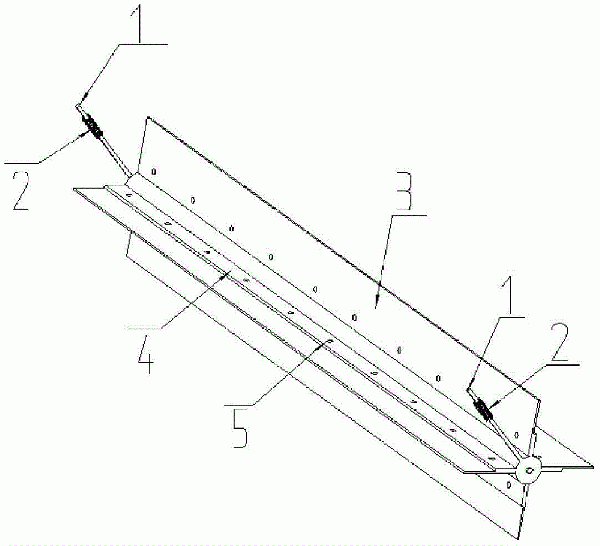

图1为本实用新型提出的一种矿用皮带输送机头轮滚筒清扫器示意图。

图2为图1所示矿用皮带输送机头轮滚筒清扫器工作原理图。

附图中各标识表示：

1.固定轴2.弹簧3.橡胶刮板4.十字转架5.定位孔

以下结合附图对本实用新型实施例作进一步详细描述。

具体实施方式

如图1-2所示，依据本实用新型所提供的一种矿用皮带输送机头轮滚筒清扫器，它包括皮带输送机头轮滚筒及其皮带，它还包括但不限于一根两端为垂直段的横向固定轴(1)、四片橡胶刮板(3)、一个十字转架(4)；四片橡胶刮板(3)分别装于十字转架(4)上下左右；横向固定轴(1)设于十字转架(4)中心；横向固定轴(1)两端垂直段端头安装在皮带输送机的整体支架上且位于皮带输送机头轮滚筒的下行皮带端头，使任一橡胶刮板(3)与下行皮带的外侧表面形成摩擦，皮带运转带动装有橡胶刮板(3)的十字转架(4)圆周转动，自动清洗皮带。

本实用新型可以进一步为：

所述横向固定轴(1)的两端垂直段分别设有弹簧(2)，以调节橡胶刮板(3)与下行皮带接触力。

所述十字转架(4)上下左右均开有定位孔(5)，以利于拆装更换橡胶刮板(3)。

上述实施例仅为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他未背离本实用新型的精神实质与原理下所做的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围内。
