皮带输送机安全防护装置

500 编辑：中冶有色技术网来源：华能澜沧江水电股份有限公司

2023-11-17 16:16:30

权利要求书： 1.一种皮带输送机安全防护装置，包括安装在皮带输送机上层皮带（2）和下层皮带（1）之间的多组光电开关（10），每组光电开关均包括多个光电开关发射端（3）和光电开关接收端（5），多组光电开关沿皮带运行方向或侧向布置，且成对设置，光电开关控制区域布置摄像头（4），光电开关连接皮带输送机控制系统和声光报警系统，摄像头连接皮带机控制室屏幕。

2.根据权利要求1所述的一种皮带输送机安全防护装置，其特征在于所述安装在皮带输送机上下两层皮带之间的多组光电开关，其中一组光电开关布置在皮带输送机配重滚筒（12）上方，并通过第二固定支架（13）支撑、固定，其他组的光电开关沿皮带运动方向间隔布置，并通过第一固定支架（7）支撑、固定。

说明书：一种皮带输送机安全防护装置技术领域

本实用新型涉及皮带传输机装置技术领域，尤其涉及一种皮带输送机安全防护装置。

背景技术

皮带传输机，也称为皮带输送机或胶带输送机，简称皮带机，广泛应用于矿业、冶金、砂石系统等行业；皮带机通常由皮带机支架，驱动滚筒，驱动电机，传动滚筒，皮带机配重，上层皮带托辊，下层皮带托辊，皮带以及控制装置等组成。

传统的皮带传输机在使用的时候，因上层输送皮带的遮挡，皮带的下侧处于皮带机操控室的视觉盲区，在皮带输送机停机检修时，经常存在人员或者物体位于下层皮带之上，皮带操作室操作员因视线盲区在无法及时发现皮带机下层的工作人员或者阻挡物的情况下启动皮带机，从而导致安全事故的发生，使用起来存在安全隐患，故此需要进行改进。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种皮带输送机安全防护装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种皮带输送机安全防护装置，包括安装在皮带输送机上层皮带和下层皮带之间的多组光电开关，每组光电开关包括多个光电开关发射端和光电开光接收端，多组光电开关沿皮带运行方向或侧向布置，且成对设置，光电开关控制区域布置摄像头，光电开关连接皮带输送机控制系统和声光报警系统，摄像头连接皮带输送机控制室屏幕。

作为上述技术方案的进一步描述：

所述安装在皮带输送机上下两层皮带之间的多组光电开关，其中一组光电开关布置在皮带输送机配重滚筒上方，并通过第二固定支架支撑、固定，其他组的光电开关沿皮带运动方向间隔布置，并通过第一固定支架支撑、固定。

作为上述技术方案的进一步描述：

所述每组光电开关均包括光电开关发射端和光电开光接收端。

作为上述技术方案的进一步描述：

在上述沿皮带运动方向布置的光电开关控制区域安装布置摄像头，摄像头连接操控室屏幕。

作为上述技术方案的进一步描述：

光电开关组信号发射端与对应的光电开关组信号接收端之间的光电信号发生阻挡时，光电开关组光电开关检测到有人或者物体位于皮带输送机上层皮带和下层皮带之间，光电开关组将信息传输给皮带机控制室，自动控制皮带机起停，并发出报警信号，同时通过摄像头将事故段对应摄像头的拍摄画面也同步传输给皮带机控制室。

本实用新型具有如下有益效果：

本实用新型中，当光电开关组的光电开关检测到有人或者物体进入皮带输送机两层皮带之间时，光电开关组将信号传输给皮带机控制室，同时自动控制皮带机无法启动，并发出报警信号，同时通过摄像头将事故段对应摄像头的拍摄画面也同步传输给皮带机控制室，可以避免皮带操作室因操作员视觉盲区而启动皮带机造成的安全事故，提高皮带输送机使用的安全性。

附图说明

附图是用来提供对本实用新型的进一步理解，并构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

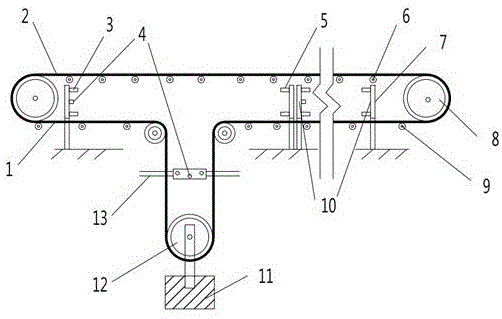

图1为本实用新型提出的一种皮带输送机安全防护装置的整体结构图；

图2为图1的上部断面结构图；

图3为图1的中下部断面结构图。

图例说明：

1、皮带输送机下层皮带；2、皮带输送机上层皮带；3、光电开关发射端；4、摄像头；5、光电开关接收端；6、皮带输送机上层托辊；7、第一固定支架；8、皮带输送机驱动滚筒；9、皮带输送机下层托辊；10、光电开关组；11、皮带输送机配重；12、皮带输送机配重滚筒；13、第二固定支架；14、皮带输送机桁架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接，光信号连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

参照图1、图2、图3，本实用新型提供的皮带输送机安全防护装置，包括安装在皮带输送机上层皮带2和下层皮带1之间的多组光电开关10，每组光电开关包括多个光电开关发射端3和光电开光接收端5，多组光电开关10沿皮带运行方向或侧向布置，且成对设置，光电开关控制区域布置摄像头4，光电开关连接皮带输送机的常规控制系统和声光报警系统，摄像头连接皮带输送机的常规控制室屏幕。

所述安装在皮带输送机上下两层皮带2、1之间的多组光电开关10，其中一组光电开关布置在皮带输送机配重滚筒12上方，并通过第二固定支架13支撑、固定，其他组的光电开关沿皮带运动方向间隔布置，并通过第一固定支架7支撑、固定。

所述每组光电开关均包括光电开关发射端3和光电开光接收端5。

参见图2，皮带输送机位于地面段沿皮带运动方向布置的多组光电开关和摄像头4，均固定在第一固定支架7上，且光电开关的发射端与接收端成对布置。

参见图3，皮带输送机配重滚筒12上方布置的一组光电开关的光电开关发射端3和光电开光接收端5、以及摄像头4均连接在第二固定支架13上，且光电开关发射端3与光电开光接收端5成对布置。

光电开关连接皮带输送机控制系统和声光报警系统，摄像头连接控制室屏幕，采用自动化控制。

当皮带输送机从停机状态下启动，光电开关检测到有人或其他物体进入皮带输送机上层皮带2和下层皮带1之间时，自动控制皮带输送机停止启动，同时发出报警信号，并将事故段对应摄像头4的拍摄画面传送至皮带输送机控制室屏幕。

当皮带输送机运行时，光电开关检测到有人或其他物体进入皮带输送机上层皮带2和下层皮带1之间时，自动控制皮带输送机停止运行，且发出报警信号，并将事故段对应摄像头4的拍摄画面传送至皮带输送机控制室屏幕。

工作原理：当多组光电开关信号发射端3与对应的光电开关信号接收端5之间的光电信号发生阻挡时，光电开关检测到有人或者物体进入皮带输送机上层皮带2和下层皮带1之间，并将检测信息传输给皮带输送机控制室的控制器中，控制器自动控制皮带输送机停止，并发出报警信号，同时通过摄像头4将事故段对应摄像头的拍摄画面也同步传输给皮带输送机控制室屏幕。
