具有调节功能的皮带输送机

920 编辑：中冶有色技术网来源：桐庐雄鹰科技有限公司

2023-11-17 16:17:50

权利要求书： 1.一种具有调节功能的皮带输送机，包括支撑板(1)和皮带输送机(6)，其特征在于，所述皮带输送机(6)通过调节机构安装在支撑板(1)的上方，所述调节机构上设置有清洁组件，所述支撑板(1)的底端安装有支撑组件；

所述调节机构包括转动安装在支撑板(1)顶端的转盘(2)，所述转盘(2)的顶端一侧安装有固定板(7)，固定板(7)的顶端与皮带输送机(6)的底座底端一侧铰接，所述转盘(2)的顶端另一侧安装有轴承座(3)和第一伺服电机(13)，所述轴承座(3)上的通过轴承安装有螺纹杆(4)，螺纹杆(4)的一端与第一伺服电机(13)的一端传动连接，所述螺纹杆(4)上螺接有移动杆(16)，移动杆(16)的底端与转盘(2)的顶端滑动接触，所述移动杆(16)的顶端铰接有连接板(5)，所述连接板(5)的顶端与皮带输送机(6)的底座底端另一侧铰接。

2.根据权利要求1所述的一种具有调节功能的皮带输送机，其特征在于，所述转盘(2)的底端连接有转杆(12)，支撑板(1)的底端一侧安装有第二伺服电机(11)，第二伺服电机(11)的输出轴一端连接有第一锥形齿轮(24)，所述转杆(12)的底端贯穿至支撑板(1)的下方且连接有第二锥形齿轮(25)，第一锥形齿轮(24)与第二伺服电机(11)啮合。

3.根据权利要求1所述的一种具有调节功能的皮带输送机，其特征在于，所述清洁组件包括安装在转盘(2)顶端的第一电动伸缩杆(8)，第一电动伸缩杆(8)的顶端连接有安装板(17)，安装板(17)的顶端安装有两块端板(18)，两块端板(18)的之间通过轴承安装有清扫辊(22)，其中一块端板(18)的一侧安装有第三伺服电机(23)，第三伺服电机(23)的输出轴一端与清扫辊(22)的一端传动连接，所述安装板(17)的顶端一侧安装有冲洗组件。

4.根据权利要求3所述的一种具有调节功能的皮带输送机，其特征在于，所述冲洗组件包括焊接在安装板(17)顶端一侧的支撑杆(19)，支撑杆(19)的顶端安装有喷水管(21)，所述喷水管(21)上等距离的安装有喷头(20)，喷水管(21)的中部连接有输水软管(9)，输水软管(9)的一端外接供水装置。

5.根据权利要求1所述的一种具有调节功能的皮带输送机，其特征在于，所述支撑组件罢包括安装在支撑板(1)底端四角处的四根第二电动伸缩杆(10)，四根第二电动伸缩杆(10)的底端连接有底板(14)。

6.根据权利要求5所述的一种具有调节功能的皮带输送机，其特征在于，所述底板(14)的底端安装有刹车脚轮(15)，刹车脚轮(15)设置有四个，且四个刹车脚轮(15)分别安装在底板(14)的底端四角处。

说明书：一种具有调节功能的皮带输送机技术领域

本实用新型涉及输送机技术领域，尤其涉及一种具有调节功能的皮带输送机。

背景技术

皮带输送机也叫带式输送机或胶带输送机等，是组成有节奏的流水作业线所不可缺少的经济型物流输送设备，然后大多数的皮带输送机仍存在一些缺陷：

其一，无法直接在现场调节皮带输送机的倾角，只能将货物运输到固定高度，不够灵活。

其二，不具备清洁功能，皮带表面容易沾染灰尘等脏物。

因此，现提供一种具有调节功能的皮带输送机。

实用新型内容

针对现有技术的不足，本实用新型提供了一种具有调节功能的皮带输送机，通过调节机构可实现调节皮带输送机的角度，利用清洁组件和冲洗组件可实现对皮带输送机上皮带的清洁，克服了现有技术的不足，有效的解决了无法直接在现场调节皮带输送机的倾角和皮带输送机不具备清洁功能的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具有调节功能的皮带输送机，包括支撑板和皮带输送机，所述皮带输送机通过调节机构安装在支撑板的上方，所述调节机构上设置有清洁组件，所述支撑板的底端安装有支撑组件；

所述调节机构包括转动安装在支撑板顶端的转盘，所述转盘的顶端一侧安装有固定板，固定板的顶端与皮带输送机的底座底端一侧铰接，所述转盘的顶端另一侧安装有轴承座和第一伺服电机，所述轴承座上的通过轴承安装有螺纹杆，螺纹杆的一端与第一伺服电机的一端传动连接，所述螺纹杆上螺接有移动杆，移动杆的底端与转盘的顶端滑动接触，所述移动杆的顶端铰接有连接板，所述连接板的顶端与皮带输送机的底座底端另一侧铰接。

优选的，所述转盘的底端连接有转杆，支撑板的底端一侧安装有第二伺服电机，第二伺服电机的输出轴一端连接有第一锥形齿轮，所述转杆的底端贯穿至支撑板的下方且连接有第二锥形齿轮，第一锥形齿轮与第二伺服电机啮合。

优选的，所述清洁组件包括安装在转盘顶端的第一电动伸缩杆，第一电动伸缩杆的顶端连接有安装板，安装板的顶端安装有两块端板，两块端板的之间通过轴承安装有清扫辊，其中一块端板的一侧安装有第三伺服电机，第三伺服电机的输出轴一端与清扫辊的一端传动连接，所述安装板的顶端一侧安装有冲洗组件。

优选的，所述冲洗组件包括焊接在安装板顶端一侧的支撑杆，支撑杆的顶端安装有喷水管，所述喷水管上等距离的安装有喷头，喷水管的中部连接有输水软管，输水软管的一端外接供水装置。

优选的，所述支撑组件罢包括安装在支撑板底端四角处的四根第二电动伸缩杆，四根第二电动伸缩杆的底端连接有底板。

优选的，所述底板的底端安装有刹车脚轮，刹车脚轮设置有四个，且四个刹车脚轮分别安装在底板的底端四角处。

本实用新型的有益效果为：

1、通过第一伺服电机驱动螺纹杆转动，即可使得移动杆在转盘的顶端移动，使得连接板活动，继而实现调节皮带输送机的倾斜角度的目的，通过第一电动伸缩杆推动安装板向上移动，使得清扫辊表面的刷毛与皮带输送机较低一端的皮带表面接触，利用第三伺服电机驱动清扫辊转动，实现对皮带的清扫。

2、通过供水装置向输水软管送水，使得水从喷水管上的喷头喷向清扫辊和皮带的接触位置，继而保证对皮带深度清洁，通过第二电动伸缩杆的伸缩可进一步提高调节皮带输送机的高度，提高了实用性，通过安装的刹车脚轮，可便于移动皮带输送机。

附图说明

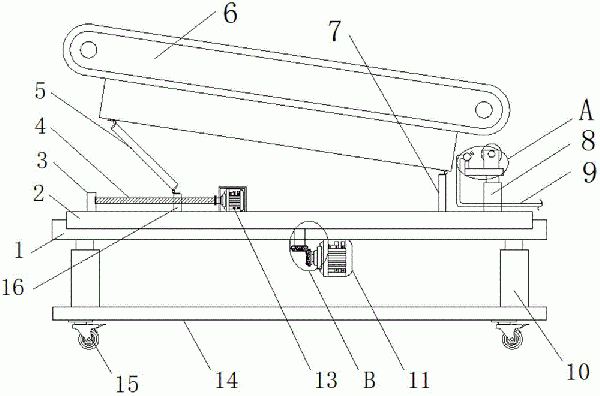

图1为本实用新型提出的一种具有调节功能的皮带输送机的主视剖面结构示意图。

图2为本实用新型提出的一种具有调节功能的皮带输送机的图1中A处放大结构示意图。

图3为本实用新型提出的一种具有调节功能的皮带输送机的清洁组件的右视结构示意图。

图4为本实用新型提出的一种具有调节功能的皮带输送机的图1中B处放大结构示意图。

图中：1、支撑板；2、转盘；3、轴承座；4、螺纹杆；5、连接板；6、皮带输送机；7、固定板；8、第一电动伸缩杆；9、输水软管；10、第二电动伸缩杆；11、第二伺服电机；12、转杆；13、第一伺服电机；14、底板；15、刹车脚轮；16、移动杆；17、移动杆；18、端板；19、支撑杆；20、喷头；21、喷水管；22、清扫辊；23、第三伺服电机；24、第一锥形齿轮；25、第二锥形齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例1，参照图1-4，一种具有调节功能的皮带输送机，包括支撑板1和皮带输送机6，皮带输送机6通过调节机构安装在支撑板1的上方，调节机构上设置有清洁组件，支撑板1的底端安装有支撑组件；

调节机构包括转动安装在支撑板1顶端的转盘2，转盘2的顶端一侧安装有固定板7，固定板7的顶端与皮带输送机6的底座底端一侧铰接，转盘2的顶端另一侧安装有轴承座3和第一伺服电机13，轴承座3上的通过轴承安装有螺纹杆4，螺纹杆4的一端与第一伺服电机13的一端传动连接，螺纹杆4上螺接有移动杆16，移动杆16的底端与转盘2的顶端滑动接触，移动杆16的顶端铰接有连接板5，连接板5的顶端与皮带输送机6的底座底端另一侧铰接。

通过第一伺服电机13驱动螺纹杆4转动，即可使得移动杆16在转盘2的顶端移动，使得连接板5活动，继而实现调节皮带输送机6的倾斜角度的目的。

转盘2的底端连接有转杆12，支撑板1的底端一侧安装有第二伺服电机11，第二伺服电机11的输出轴一端连接有第一锥形齿轮24，转杆12的底端贯穿至支撑板1的下方且连接有第二锥形齿轮25，第一锥形齿轮24与第二伺服电机11啮合。

通过第二伺服电机11驱动第一锥形齿轮24，利用第一锥形齿轮24驱动第二伺服电机11、转杆12和转盘2转动，从而可调节皮带输送机6的输送方向。

实施例2，本实施例是在实施例1的基础上进行优化，具体是：

清洁组件包括安装在转盘2顶端的第一电动伸缩杆8，第一电动伸缩杆8的顶端连接有安装板17，安装板17的顶端安装有两块端板18，两块端板18的之间通过轴承安装有清扫辊22，其中一块端板18的一侧安装有第三伺服电机23，第三伺服电机23的输出轴一端与清扫辊22的一端传动连接，安装板17的顶端一侧安装有冲洗组件。

通过第一电动伸缩杆8推动安装板向上移动，使得清扫辊22表面的刷毛与皮带输送机6较低一端的皮带表面接触，利用第三伺服电机23驱动清扫辊22转动，实现对皮带的清扫。

冲洗组件包括焊接在安装板17顶端一侧的支撑杆19，支撑杆19的顶端安装有喷水管21，喷水管21上等距离的安装有喷头20，喷水管21的中部连接有输水软管9，输水软管9的一端外接供水装置。

通过供水装置向输水软管9送水，使得水从喷水管21上的喷头20喷向清扫辊22和皮带的接触位置，继而保证对皮带深度清洁。

实施例3，本实施例是在实施例1的基础上进行优化，具体是：

支撑组件罢包括安装在支撑板1底端四角处的四根第二电动伸缩杆10，四根第二电动伸缩杆10的底端连接有底板14，底板14的底端四角处均安装有刹车脚轮15。

通过第二电动伸缩杆10的伸缩可进一步提高调节皮带输送机6的高度，提高了实用性，通过安装的刹车脚轮15，可便于移动皮带输送机6。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
