本发明公开了一种无损检测仪超声功能板板上电源装置,包括系统工作电源电路,系统工作电源电路与主机电源、高压电路工作电源、模拟总电源电路及数字总电源电路连接,数字总电源电路是向超声功能板的数字逻辑控制部分输送3.3V、2.5V和1.25V电源的电路,模拟电源电路输出±5V电压,通过两级变换得到。本发明结构合理,工作性能好。
本发明涉及一种用于柱面试件表面涂层的热波成像无损检测方法,系统采用高功率线状激光束对试件表面进行热激励,试件安置在一旋转承载台上,由扫描控制单元驱动进行匀速同轴旋转,红外热像仪连续采集经激光热激励后的试件表面热波图像,再根据试件旋转速度和热像仪的帧频对所采集图像中试件位置的移动进行校正,并得到热波信号随时间变化曲线,进而计算出涂层的厚度等信息。

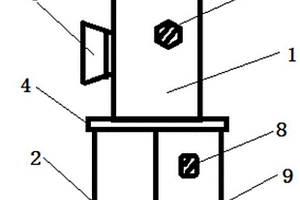

本实用新型公开一种用于电力电缆X射线无损检测的便携式X射线机机箱,包括上箱体和下箱体,所述上箱体的顶部设有上箱盖,所述下箱体的顶部设有下箱上盖,所述下箱体的底部设有下箱下盖,且自所述上箱体的底部至下箱上盖上设有贯穿开口;所述上箱体的侧部设有射线窗,所述上箱体上设有启动开关;所述下箱体上设有电源开关和充电口。本实用新型具备质量轻,体积小,结构稳定的特点。
本实用新型涉及用于无损检测的X射线探伤机,包括探伤机本体和用于控制探伤机本体工作的控制台,探伤机本体的两端均旋转连接有呈阶梯轴状设置的缠绕轴和收卷轴,缠绕轴和收卷轴的轴线均平行于探伤机本体的轴线,缠绕轴上固定有束缚带,束缚带缠绕在缠绕轴上,收卷轴上设置有安装装置,缠绕轴上固定有棘轮,探伤机本体上旋转连接有棘爪,探伤机本体上设置有限位装置,探伤机本体上设置有张紧装置。束缚带环绕管道后束缚带自由端因安装装置固定在收卷轴上,通过限位装置驱动棘爪旋转至与棘轮啮合,缠绕轴无法再释放束缚带,通过张紧装置控制收卷轴旋转,在需要固定探伤机本体的位置时张紧束缚带,在需要在管道上移动探伤机本体时释放束缚带。

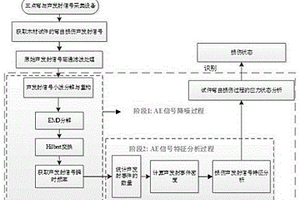

一种基于瞬时频率的木结构损伤声发射信号辨识与应力无损检测方法,步骤如下:(1)以木结构规格材为研究对象,安装相应的传感器建立木材弯曲损伤的声发射采集系统,得到木材损伤过程的声发射信号;(2)对采集到的声发射信号进行滤波和小波分解,实现原始信号的预处理。(3)将小波重构后的信号进行EMD分解,获得用于Hilbert变换的声发射波形。(4)依据声发射重构波形的频域特性,确定不同声发射事件的特征频率。(5)通过瞬时频率统计不同类型声发射事件的数量,并计算相应的事件发生密度,最后利用声发射事件发生密度及其变化情况评价木材损伤过程中的应力状态。本发明简单易行,该方法可对木结构建筑的内部损伤进行实时动态的损伤监测与识别。

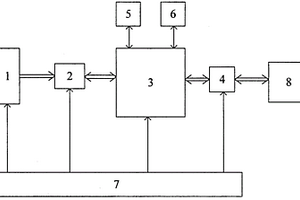

本实用新型公开了一种基于新型弱磁传感器的无损检测装置,它的组成包括:新型弱磁传感器(1),信号调理电路(2),微处理器(3),接口电路(4),调试接口电路(5),复位与晶振电路(6),电源(7)和笔记本电脑(8)。新型弱磁传感器(1)由磁感应探头、振荡器、鉴频器、积分器和驱动器组成,磁感应探头由双电感构成,分别接入LC振荡器和驱动器。磁感应探头中的双电感分别称为磁感应电感和磁化电感,磁感应电感能够感应外部磁场变化,其电感值随外部磁场变化而变化,探头依靠其材料的特性及相关结构来保证其对外部磁场的感应特性。该型检测装置性能可靠、线性度好、灵敏度高,最大优势是动态范围大。
本实用新型公开了一种水果脆片无损检测前烘干装置,包括烘干箱主体,烘干箱主体的底端设有万向轮,烘干箱主体的顶端开设凹槽,且凹槽内部设有控制器,烘干箱主体的内部顶端设有热风机,所述烘干箱主体的一侧内壁设有电机,所述电机的输出端连接转筒,所述烘干箱主体设有正对所述转筒的T型翻门,所述T型翻门通过转动杆与所述烘干箱主体固定,所述转筒的前端设有镂空处,且所述镂空处设有金属网,所述镂空处设有与其转动连接的开板,所述烘干箱主体的另一侧内壁设有与其转动连接的水平板,所述烘干箱主体的内部底端设有与其滑动连接的出料抽屉。
本发明涉及用于风力发电机塔筒的无损检测,S1、对塔筒进行数据采集,并上传至控制终端;S2、进行数据处理和分析,判断是否有破损;S3、如果有破损建立维修的路径并根据路径进行维修;S4、对维修部分编码,通过编码识别进行追踪利用无人机巡检,并结合了红外影像和激光雷达,能获取塔筒的图像数据,判断是否有破损,以及破损的面积、数量信息,还获取了点云数据,通过点云数据来重构模型、与标准模型对比,针对偏差设计修复路径,利用机器人根据修复路径进行修复,并能将破损、修复的各种数据存储,建立编码查询,便于后期追踪。
一种能够无损检测玻璃瓶(例如医疗输液瓶)内液位在降至设定水平面时自动报讯的装置。其特征在于:红外线发射管发射的设定频率的红外线不能穿过瓶内水溶液。当瓶内液位在使用过程中降至设定水平面(红外线束水平)以下时,红外线不再被溶液阻挡,红外线接收管即能接收到上面所述的红外线信号,继而通过集成电路、讯响器及液位报讯显示,通过外接口接通办公室或护理站的讯号系统,成功报讯。所述的红外线接收管只接收设定频率及波形的红外线,故所述的红外线接收管有识别外来干扰波的功能,通过视窗可观察瓶内液位,电位报讯显示并有电位显示功能,而且能通过讯响器报警。
本发明公开了一种无损检测仪超声收发电路装置,包括与发射控制电路和高压电路连接的驱动电路,驱动电路与第一匹配电路连接,第一匹配电路与发射探头连接,发射探头与单双晶切换电路连接,单双晶切换电路与接收探头连接,接收探头与第二匹配电路连接,第二匹配电路与限幅电路连接,限幅电路与模拟处理电路连接。本发明结构合理,工作性能好。
本实用新型公开了一种便于装夹的管材无损探伤检测装置,包括底板,所述底板的侧壁设置有探伤仪本体,所述底板的顶部两端出分别固定连接有第一支撑板与第二支撑板,所述第一支撑板的外壁通过轴承转动连接有第一三爪卡盘,所述第二支撑板的外壁与第一三爪卡盘对应处贯穿设置有推杆,所述推杆的两端分别固定连接有第二三爪卡盘与转盘,所述所述底板的顶部滑动连接有第二电动缸,所述第二电动缸活动端固定连接有U型板;本实用新型设计更加合理,结构更加优化,同时设置第一三爪卡盘、第二三爪卡盘、推杆、转盘等,可对不同长度的管材进行有效的装夹,同时可通过转盘带动管材旋转,以实现对管材的多方位探测。
一种电路板无损伤检测工装,其特征在于:包括压紧结构与控制结构,所述的压紧结构设置在控制结构的左侧;所述的压紧结构包括电路板夹持结构、底座与下压结构,所述的电路板夹持结构设置在底座上,所述的下压结构设置在电路板夹持结构的上方;所述的下压结构包括探针、气缸、导向柱与压板,所述的气缸设置在底座上,所述的气缸下方设置有压板,所述的压板下方均匀设置有若干探针,所述的压板与电路板夹持结构之间通过对称设置的导向柱配合;所述的气缸与控制结构相连;所述的控制结构包括计数器、电源开关与气缸控制开关。本实用新型定位准确、检测迅速,能够有效节约员工人力支出,节约成本。
本实用新型公开了一种用于工业部件无损检测的传输机构,包括第一传送带,第一传送链第二传送带,第二传送链,传动轴,连接带,传送平台,电机,支架,底座;所述第一传送带上安装有所述第一传送链,所述第二传送带上安装有第二传送链;所述传动轴通过固定螺母固定所述电机;所述连接带连接于所述传送平台;所述底座焊接于所述支架;本实用新型传动效果好,易于生产制造,节省人力成本,提高检测精度,对产品适应能力强。
本实用新型公开一种无损伤检测PSS的装置,属于PSS制程检测领域,包括机架、分别安装在机架上的样品盒和暗室、及设置在机架外侧的图像输出装置;暗室内设有承载台、第二驱动装置、平行光源发生器、与平行光源发生器连接的调焦装置、及设置在暗室内壁上的光学收集器,样品盒和暗室间设有第一驱动装置,第一驱动装置上设有样品传动装置,第一驱动装置包括上下驱动机构和水平旋转驱动机构,上下驱动机构用于将样品盒内不同高度样品取出,水平旋转驱动机构通过驱动样品传动装置将样品送至暗室内承载台上。该装置在不破坏样本的前提下,方便、准确的获取样本信息,具有成本低、反应迅速,能全面监控生产的优点,适用于生产管控。
本实用新型属于汽车设备技术领域,具体为一种汽车故障与检测无损加装装置,且特征在于:包括汽车固定槽,所述汽车固定槽的内部设有安装块,所述安装块的内部设有空腔,所述空腔的内底部固定连接有轴座,所述轴座的内部固定连接有滑杆,所述滑杆上滑动套接有对称设置的两个滑块,两个所述滑块和轴座之间均固定连接有弹簧,所述弹簧套设在滑杆的外侧,所述安装块的顶部螺纹连接有端盖,所述端盖的内部滑动连接有连接块,所述连接块和两个滑块之间均通过连杆转动连接,本实用新型结构新颖,通过卡接结构,保证汽车故障与检测装置在维护检修时能够快速安装拆卸,大大节约了保养时间,提高保养工作效率。
本实用新型提供一种可升降调节的木材表面无损检测装置,它包括输送带装置、扫描装置;输送带装置包括输送带装置支架和设置在输送带装置支架上的线性设置且运行线速度相同的第一输送带、第二输送带,第一输送带、第二输送带之间留有扫描间隙,反面激光色泽轮廓扫描仪位于扫描间隙的正下方;扫描装置包括扫描装置支架,移动设置在扫描装置支架内的正面激光色泽轮廓扫描仪和反面激光色泽轮廓扫描仪,用于调节正面激光色泽轮廓扫描仪高度的上调节装置,用于调节反面激光色泽轮廓扫描仪高度的下调节装置,上调节装置和下调节装置的结构相同;正面激光色泽轮廓扫描仪和反面激光色泽轮廓扫描仪关于被检测木材对称。
本发明涉及一种混凝土厚度无损检测仪,包括发射端、接收端及显示模块,发射端包括MCU控制单元、波形发生电路、AD转换电路、发射线圈及电池电源管理电路;发射端MCU控制单元控制波形发生电路产生交变驱动信号,该交变驱动信号使发射线圈发射交变磁场;发射端AD转换电路对波形发生电路产生的波形电压信号进行AD转换,并传输给发射端MCU控制单元;接收端包括MCU控制单元、AD转换电路、信号处理电路、感应线圈电路及电池电源管理电路;感应线圈电路感应发射线圈的交变磁场,经信号处理电路、接收端AD转换电路处理后送至接收端MCU控制单元处理。本发明可实现精确的定位和测量,可评估倾角,实现及时监控、提示与管理。
本发明公开了一种矿用本安型锚杆锚索无损检测仪,包括主机和用于安装主机的防护装置,所述防护装置包括箱体、能够转动地安装在箱体上方的箱盖、安装在箱体内的升降装置、安装在升降装置上方的安装座以及安装在箱体上的第一固定装置,所述箱盖上安装有可视窗口,箱盖能够密封地安装在箱体上;第一固定装置包括两个对称布置在箱体内左右两侧的卷筒、对应缠绕在两个卷筒上的两个弹性带、第一插接头和与第一插接头相配合的第一固定座,所述卷筒内安装有弹簧;所述箱体的前侧壁上安装有连接接口配合使用的接头固定座。本发明不仅可用于对煤矿井下的锚杆质量和长期运行的锚杆状态进行检测,而且具有防护功能,可适应于恶劣的天气或者环境。
本实用新型公开涉及金属检测技术领域,具体为一种无损探伤检测装置探头保护结构,包括探头,探头一侧插接设有导线,所述探头一侧通过滑动组件和回弹组件套接设有保护套,保护套一侧通过轴承插接设有控制套,控制套与探头之间对称设有四个限位组件,通过弹簧和滑块对保护套的位置进行定位,当探头掉落在地上时,在保护套的作用下进行保护,当探头需要使用时,通过控制套带动保护套后移漏出探测头的探测接触面,并且限位固定,操作简单方便,通过活动套一侧连接杆连接的定位环,在导线与探头进行连接之后,对导线的位置进行定位和支撑,防止导线与探头之间弯折过度造成探头损坏,并且不影响保护套和活动套沿着探头进行滑动。
本实用新型提供一种用于环锻件无损检测的工件支撑架,包括固定底座、与固定底座的上表面相垂直固定的中心支撑轴、固定设置于中心支撑轴上部的若干沿着中心支撑轴的径向延伸的支撑翅板,若干支撑翅板以中心支撑轴的轴心为圆心均匀分布,支撑翅板的外端部固定设置有安装座,安装座上转动设置有托辊,托辊的轴心线与水平线相平行,通过设置若干转动的托辊,使得工件在被检测时不会发生偏移,而且不会对工件造成损伤,整体结构稳定性好,支撑力较强。
本发明公开了一种XCT无损检测混凝土材料硫酸盐侵蚀损伤的试验方法,该方法是基于测量不同方向上X射线的衰减来重构图像,根据灰度值的变化定量分析混凝土试件初始状态及硫酸盐侵蚀过程中的内部结构,得到试件的缺陷(孔隙、裂纹)信息,其中孔隙分析可以得出总孔隙率、孔尺度分布等孔结构信息,为研究混凝土受硫酸盐侵蚀损伤累积规律提供依据。同时可以与加载装置相结合,实时观测混凝土试件微观结构在荷载与硫酸盐耦合作用下的损伤全过程。
本实用新型公开了一种适用于狭窄环境的管道无损检测装置,包括壳体、显示屏、控制钮、电路板、单片机、连接线、探测头、电源线和滑动组件,通过设置了滑动组件,将转动杆拉开后使其后部凹口相互替换,使凸块通过弹簧施压卡位,之后探测头伸入管道内部时可由两侧滚轮进行支撑辅助滚动,使其平稳下降,解决了现有检测装置在伸入管道时容易左右摆动,晃动导致探测头观察不清楚,并且容易使探测头左右碰撞造成损坏的问题,通过设置了伸缩杆,弹簧对凸块进行不断复位施压的同时,中部能够通过伸缩杆进行限位,增加稳定性。
本实用新型公开涉及探测设备技术领域,具体为一种便于携带的不锈钢管无损探伤检测装置,包括本体,所述本体两侧上端一体对称设有收卷盒,两个收卷盒之间上端水平插接设有控制轴,该装置通过在本体两侧上端进行设有收卷盒,然后在收卷盒内均贯穿连接设有背带,通过背带的方式提高设备的携带便利性,另外通过控制盘对控制轴进行控制对背带进行收卷和释放,操作简单,使用方便,通过回弹组件配合缓冲辊,在背带与接触套相接触后,对操作人员通过背带携带设备时,产生的振动进行缓冲,同时在进行背带收卷操作时,在回弹组件的作用下,提高背带的置于本体外侧与本体之间的连接紧密性。
本实用新型公开了基于声学的外墙外保温无损检测系统,属于检测技术领域,包括L型下压板,述L型下压板的上端一侧设有用于对网格布进行压紧的压紧组件,所述L型下压板的上端中部滑动设有用于对不同类型网格布进行压紧的压紧底板,所述L型下压板的内部对称设有两个用于将压紧底板进行限位的定位组件,本实用新型中,通过L型下压板和压紧组件的相互配合,能够牢牢地将上压板和L型下压板之间压紧,同时通过可更换式压紧底板来适应不同实验材料的夹持要求,减轻了操作人员需要频繁更换压紧头的情况,而且通过定位组件更换压紧底板简单快速,大大的加快了实验速度。
本实用新型公开一种无损检测智能化宽幅自动调节装置,包括机架,机架上设有至少二组夹送片状产品的夹送压轮组,所述的夹送压轮组包括可同步移动的上压轮组和下压轮组,所述的机架上安装有与下压轮组传动连接的丝杆,下压轮组连接有用于定位夹送压轮组位置并向PLC模块发出信号的电阻尺,机架底部设有通过接收PLC模块所发出信号驱动或停止丝杆运动的减速电机。本实用新型通过丝杆带动夹送压轮组移动到设定的位置,设定位置的记忆功能由电阻尺实现控制并发出信号给PLC模块,PLC模块再提供信号给减速电机而控制丝杆的运动或停止,从而可满足夹送压轮组对于不同宽幅片状产品的快速调节到位,进行产品检测,提高了工作效率,降低了劳动强度。
本申请公开了一种风电法兰的可移动式无损检测装置,包括底座,底座上设有竖梁,竖梁的顶部固定有横梁,横梁的下方设有旋转梁,旋转梁与横梁转动连接,旋转梁的底部凹设有滑槽,滑槽沿旋转梁长度方向设置,滑槽内设有螺杆,螺杆的两端通过轴承座设置在滑槽内,螺杆的一端延伸至滑槽外与第二电机连接,第二电机固定在旋转梁上,滑槽内设有滑块,滑块上设有配合螺杆螺纹连接的螺纹孔,滑块的底部固定有超声波探头,底座底部设有滚轮。该装置通过旋转旋转梁带动可水平移动的超声波探头对法兰进行检测,避免转动法兰,整体结构简单且方便移动,避免移动法兰即可进行检测,效果更好,灵活性强。
本发明公开了一种基于射线辐射成像系统的无损检测装置,包括基座、设置在基座上的两个立柱和载物台,一个立柱上设置有线阵探测器单元,另一立柱上设置有射线源,两安装座均可上下滑动安装在所述立柱上;所述线阵探测器单元包括座板、滑板、线阵探测器、后准直器,线阵探测器和后准直器均固定安装在滑板上,后准直器上设置有射线准直通道,射线准直通道的宽度为探测器射线入射窗口宽度的N分之一,滑板可滑动安装在座板上,滑板每次的滑动距离为射线入射窗口宽度的N分之一。本发明利用后准直器缩小了探测器射线入射窗口接收射线的宽度,提高了辐射成像的分辨率,在现有技术难以减小探测器窗口宽度的情况下,为提高射线辐射成像系统的分辨率开创了一条新的技术路径。
