辽宁大连有色金属选矿技术理论与应用

金尾矿预处理系统 721

 0

本实用新型公开了一种金尾矿预处理系统，包括离心选矿机、与离心选矿机分别连接的浓缩机二和球磨机、与球磨机连接的水力旋流器、与水力旋流器连接的细筛、与细筛连接的摇床、与细筛和摇床分别连接的浓缩机一、与浓缩机一和浓缩机二分别连接的高位水池，所述高位水池还与离心选矿机连接，所述金尾矿预处理系统还包括蒸压砖生产系统和膏体充填系统，所述蒸压砖生产系统与浓缩机一连接，所述膏体充填系统与浓缩机二连接。本实用新型的金尾矿预处理系统采用离心选矿机抛尾、球磨机再磨、细筛与摇床选别的联合工艺进行金尾矿有用矿物回收，既提高了黄金回收率，又加大了尾矿处理量，运行成本低，具有较好的社会效益和经济效益。

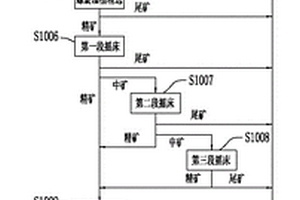

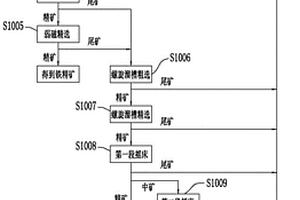

钒钛磁铁矿尾矿再利用工艺 667

 0

本发明属于选矿技术领域，提供了一种钒钛磁铁矿尾矿再利用工艺，包括重磁拉选矿机预选、球磨与旋流器闭路、弱磁粗选、弱磁精选、螺旋溜槽粗选、螺旋溜槽精选和三段摇床。钒钛磁铁矿尾矿给入重磁拉选矿机预选，重磁拉选矿机预选的精矿给入旋流器，旋流器沉砂给入球磨磨矿后返回旋流器，旋流器的溢流给入弱磁粗选，弱磁粗选的精矿给入弱磁精选，弱磁精选的精矿为铁精矿；弱磁粗选的尾矿和弱磁精选的尾矿给入螺旋溜槽粗选，螺旋溜槽粗选的精矿给入螺旋溜槽精选，螺旋溜槽精选的精矿给入三段摇床处理，三段摇床的精矿为钛精矿。本发明可以实现对钒钛磁铁矿尾矿中的铁和钛金属的再次回收，实现对自然矿产资源的充分利用。

钒钛磁铁矿尾矿再选工艺 1000

 0

本发明属于选矿技术领域，提供了一种钒钛磁铁矿尾矿再选工艺，包括重磁拉选矿机预选、球磨与旋流器闭路、螺旋溜槽粗选、螺旋溜槽精选、三段摇床、弱磁选、精磁选和磁选柱；钒钛磁铁矿尾矿给入重磁拉选矿机预选，重磁拉选矿机预选的精矿给入旋流器，旋流器沉砂给入球磨磨矿后返回旋流器，旋流器的溢流给入螺旋溜槽粗选，螺旋溜槽粗选的精矿给入螺旋溜槽精选，螺旋溜槽精选的精矿经三段摇床处理，三段摇床的精矿给入弱磁选；弱磁选的尾矿为钛精矿；弱磁选的精矿给入精磁选，精磁选的精矿给入磁选柱，磁选柱的精矿为铁精矿。本发明可以实现对钒钛磁铁矿尾矿中的铁和钛金属的再次回收，实现对自然矿产资源的充分利用。

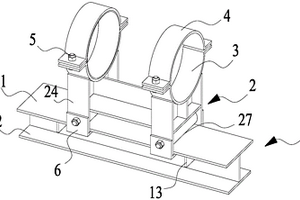

滚动式管道管托 904

 0

本实用新型提供了一种滚动式管道管托，所述滚动式管道管托包括：下支撑底座；管箍支撑，该管箍支撑设置于所述下支撑底座上，所述管箍支撑上设置有对称设置的竖板，所述竖板底部形成有滚轴固定孔，所述滚轴固定孔之间设置有滚筒；下管箍，以及上管箍；其中，当所述滚动式管道管托与选矿管道连接时，选矿管道因环境温度变化发生形变时，所述滚筒于所述下支撑底座的上翼板表面滚动，以克服选矿管道形变产生的应力。能够有效克服选矿管道受环境温度变化影响而产生形变时候与托座之间的应力集中，并可以有效减少选矿管道的轴向位移，增强选矿管道与管托的连接，延长管道和管托的寿命，保障管道运输安全的同时可以降低运输养护成本。

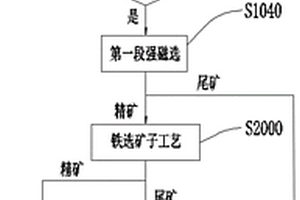

钛磁铁矿两产品工艺 1010

 0

本发明属于选矿技术领域，提供了一种提高钛磁铁矿选铁、选钛的回收率的钛磁铁矿两产品工艺，包括粗碎工序、自磨与筛分闭路、第一段强磁选、铁选矿子工艺和钛选矿子工艺；原矿经粗碎工序后，粒度为0‑200mm的粗碎产品给入自磨，经自磨进一步磨矿后产品给入筛分，粒度超过3mm的筛上产品返回自磨形成闭路，粒度为0‑3mm的筛下产品给入第一段强磁选，第一段强磁选选出的精矿给入铁选矿子工艺，铁选矿子工艺选出的精矿为铁精矿；第一段强磁选的尾矿和铁选矿子工艺的尾矿给入钛选矿子工艺，钛选矿子工艺选出的精矿为钛精矿。该工艺提高了从钛磁铁矿获得铁精矿的回收率，同时还可获得较高回收率的钛精矿。

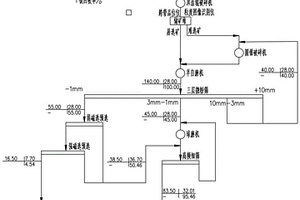

赤铁矿碎磨-预选新工艺 752

 0

本发明涉及一种赤铁矿碎磨‑预选新工艺，包括进入选矿厂的原矿粒度给入双齿辊破碎机破碎至300mm‑0mm，给入储矿堆，通过给入储矿堆的带式输送机上设置跨带品位仪和粒度图像识别仪对原矿性质进行实时监控，并将来矿按品位和粒度分为易选矿石堆和难选矿石堆，对易选矿石时直接给入半自磨机，对难选矿石，则给入圆锥破碎机进行再破碎，然后再给入半自磨机，半自磨机的排矿产品粒度为50mm‑0mm给入三层微粉筛得到不同的四种产品，并对四种产品分别进行再破碎、再磨和弱‑磁强磁预选作业，使得赤铁矿选矿工艺可以有效针对易选矿和难选矿，优化工艺流程，减少生产成本，节能降耗，绿色环保。

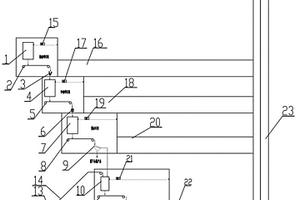

以海水为选矿介质的铁精矿去钾钠系统 640

 0

一种以海水为选矿介质的铁精矿去钾钠系统，所述系统包括第一去钾钠系统、第二去钾钠系统和第三去钾钠系统，第一去钾钠系统包括浓缩机，浓缩机与第一搅拌槽和旋流器连接，浓缩机与第一搅拌槽之间设置有第一泵，第一搅拌槽与旋流器之间设置有第二泵，第一搅拌槽外接给水管；第二去钾钠系统包括第一过滤机，第一过滤机与旋流器和浓缩机之间连接，第一输送机设置在第一过滤机下方，振动筛设置在第一输送机下方；第三去钾钠系统包括第二搅拌槽，第二过滤机与第二搅拌槽和浓缩机连接，第二过滤机与第二搅拌槽之间设置有第三泵，第二搅拌槽外接给水管，第二过滤机下方设置有第二输送机。通过系统的三次去钾钠，保证整个去钾钠系统的去钾钠效果。

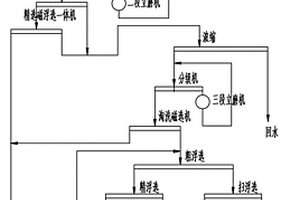

处理含微细金矿物的磁铁矿选矿工艺 1002

 0

本发明涉及一种处理含微细金矿物的磁铁矿选矿工艺，原矿铁品位33%～37%，金品位1.9g/t～2.1g/t，其特征在于：原矿通过包括一段半自磨筛分作业、二段闭路磨矿作业、磁浮作业、浓缩作业、三段闭路磨矿作业、磁选作业、浮选作业、过滤作业和尾矿堆浸作业的本发明工艺处理，获得铁品位66.5%以上,铁回收率85.0%以上，金品位0.2g/t以下的最终铁精矿；获得金品位为29g/t以上，金回收率90%以上，铁品位13.0%以下的最终金精矿。本发明的优点是：1）利用顽石和废钢球作为立磨机的磨矿介质，节耗增效，释放半自磨机产能；2）采用磁浮选一体机和组装的三级浓缩洗涤新设备；3）浮选尾矿堆浸。

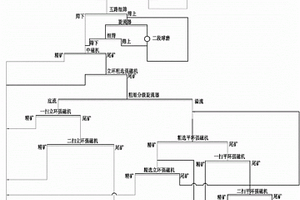

处理高硫赤-磁混合铁矿石的选矿工艺 799

 0

本发明涉及一种处理高硫赤‑磁混合铁矿石的选矿工艺，处理铁品位25%～27%，硫品位0.4%～0.6%的原矿，包括通过三段一闭路破碎和一段闭路磨矿，获得‑0.074mm含量58%～62%的一段溢流产品，其特征在于：对该溢流产品采用二段闭路磨矿获得‑0.3mm产品，对‑0.3mm产品采用高频细筛Ⅱ进行粗细分级，获得0.3mm‑0.074mm的粗粒级产品和‑0.074mm的细粒级产品，对粗粒级产品采用弱磁中磁选‑重选‑弱磁选‑中矿闭路再磨‑反浮选作业选别，对细粒级产品采用弱磁强磁选‑中矿闭路再磨‑反浮选作业选别，获得铁品位66%以上，硫品位低于0.1%的铁精矿。优点是：技术指标合格，经济效益显著。

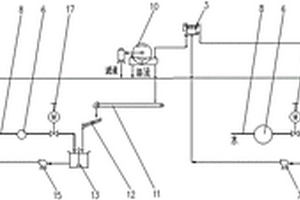

以海水为选矿介质的铁精矿去钾钠系统及方法 835

 0

一种以海水为选矿介质的铁精矿去钾钠系统及方法，所述系统包括第一去钾钠系统、第二去钾钠系统和第三去钾钠系统，第一去钾钠系统包括浓缩机，浓缩机与第一搅拌槽和旋流器连接，浓缩机与第一搅拌槽之间设置有第一泵，第一搅拌槽与旋流器之间设置有第二泵，第一搅拌槽外接给水管；第二去钾钠系统包括第一过滤机，第一过滤机与旋流器和浓缩机之间连接，第一输送机设置在第一过滤机下方，振动筛设置在第一输送机下方；第三去钾钠系统包括第二搅拌槽，第二过滤机与第二搅拌槽和浓缩机连接，第二过滤机与第二搅拌槽之间设置有第三泵，第二搅拌槽外接给水管，第二过滤机下方设置有第二输送机。通过系统的三次去钾钠，保证整个去钾钠系统的去钾钠效果。

选矿厂药剂制备作业用洗眼器 676

 0

本发明属于工厂劳动保护技术领域，尤其是涉及一种选矿厂药剂制备作业用洗眼器，其特征在于包括通过支架悬挂在墙壁上的水箱，设置在此水箱下方侧壁凹槽内的洗眼装置，洗眼装置包括通过转动轴与水箱下部转动连接的洗眼槽，与洗眼槽相连接的拉杆，与拉杆相连接的开关阀门，设置在洗眼槽上的一组喷水口，与此一组喷水口相连接的给水管，给水管与水箱相连通，开关阀门与给水管相连接。本发明洗眼用水采用人工补加，补加不需要外接新水管路，不仅降低了投资，而且杜绝了新水系统出现故障，保障了员工的眼部健康。

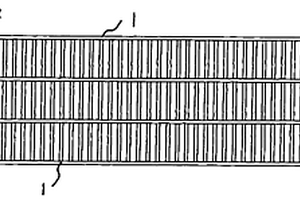

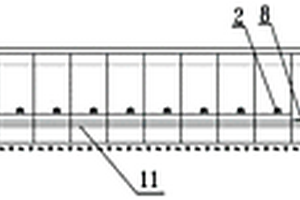

磁性选矿机用高强度介质盒 1091

 0

本实用新型公开一种磁性选矿机用高强度介质盒,设有两个平行的边板(1),边板(1)上固定有连接件(2),在两个平行的边板(1)之间设有与边板(1)平行的两个加强板(3),边板(1)与加强板(3)之间、两个加强板(3)之间接有多个磁棒(4)。使整个磁介质盒的强度得以加强,足以抵抗矿浆及冲洗水的强冲击力而避免由于冲击而导致的磁棒断裂,延长了磁棒的使用寿命,克服了因磁棒经常断裂而带来的各种问题。

含铁钼矿的选矿工艺 664

 0

本发明涉及一种含铁钼矿的选矿工艺，原矿中钼品位为0.1%，铁品位为4%，其特征在于包括下列步骤：将粒度为0‑12mm，钼品位为0.1%，铁品位为4%的原矿给入一段磨矿旋流器闭路磨矿分级作业，粒度为‑0.076mm占55%的一段磨矿旋流器的溢流给入一段钼、铁混合正浮选作业，将钼品位为18%，钼回收率为98.5%，铁品位为9.5%的一次浮选精矿给入强磁粗选进入弱磁性矿物除铁系统，弱磁除铁后获得的精矿给入二段磨矿旋流器闭路磨矿分级作业和二段，钼、铁混合正浮选作业，获得钼品位为55%，钼回收率为85%，铁品位为1.5%，产率为0.155%的最终钼精矿。

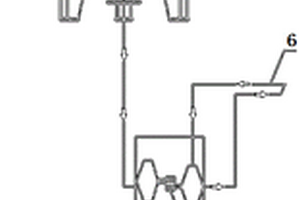

选矿过滤排液系统 766

 0

本实用新型公开了一种选矿过滤排液系统。该系统包括安装在排液罐与水封池之间利用循环水产生负压的负压排液装置，所述负压排液装置通过排液管道和出水管分别与排液罐和水封池连接。本实用新型可以利用循环水产生负压，使排液罐内的液体顺利地排至水封池中，保证原有重力排液优点的前提下，增强了排液罐的排液效果，且可使排液罐与水封池高差降低，从而减少相关基建投资。

选矿厂精矿排放堆存系统 769

 0

本实用新型的一种选矿厂精矿排放堆存系统，包括过滤车间厂房、工作平台、多台过滤机、与过滤机对应的精矿输送胶带、对应的精矿仓和抓斗起重机，其特征在于：在所述的精矿输送胶带上设置犁式卸料器，在犁式卸料器位置下方设置与精矿输送胶带垂直的胶带平台，在胶带平台上设置精矿分流胶带，在厂房外部设有精矿堆放场地，所述的精矿分流胶带端部位于精矿堆放场地的上方；本实用新型的优点是：配置简单，作业率高，可实现自动化操作，保证正常生产。

选矿过滤排液系统及方法 926

 0

本发明公开了一种选矿过滤排液系统及方法。其中系统包括安装在排液罐与水封池之间利用循环水产生负压的负压排液装置，所述负压排液装置通过排液管道和出水管分别与排液罐和水封池连接。本发明可以利用循环水产生负压，使排液罐内的液体顺利地排至水封池中，保证原有重力排液优点的前提下，增强了排液罐的排液效果，且可使排液罐与水封池高差降低，从而减少相关基建投资。

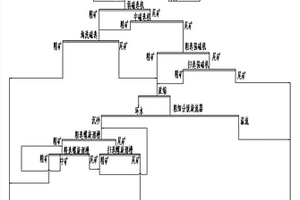

赤磁混合铁矿选矿工艺 773

 0

本发明涉及一种赤磁混合铁矿选矿工艺，原矿为赤磁混合铁矿，铁品位为41%‑43%，含铁粘土含量为30%以上；其特征在于对粒度为12‑0mm的破碎产品采用下述工艺流程处理：1）磨矿采用预先分级+闭路磨矿流程；2）磁选采用弱磁‑中磁‑强磁‑淘洗磁选流程；3）重选采用螺旋溜槽粗选+精选+扫选流程；获得由磁选精矿和重选精矿构成的品位为62.00%以上、回收率为62.00%‑63.00%的综合精矿。本发明的优点是：1）破碎产品预先分级，且仅采用一段闭路磨矿，节省投资和能耗；2）一段磨矿产品利用淘洗磁选机直接得到磁选精矿；3）重选前旋流器粗细分级溢流甩尾抛除含铁粘土，减轻了其对重选精矿质量的影响。

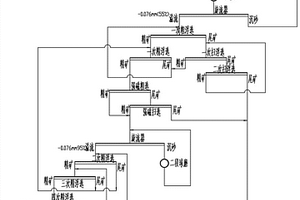

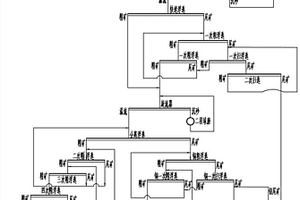

两产品钼矿的选矿工艺 767

 0

本发明涉及一种两产品钼矿的选矿工艺，包括下列步骤：将粒度为0‑12mm，钼品位为0.1%，铜品位为0.015%的原矿给入由一段球磨机和旋流器组成的一段闭路磨矿分级作业，一段磨矿旋流器的溢流给入由一快+一粗+一精+二扫的浮选作业流程构成的一段钼、铜混合正浮选作业，得到一段浮选精矿，一段浮选精矿给入二段闭路磨矿分级作业，二段磨矿旋流器的溢流给入由分离浮选+钼的连续四次精浮选作业+铜浮选构成的钼、铜分离浮选作业，获得钼品位为54%、钼回收率为85%、铜品位为0.09%和产率0.156%的最终钼精矿；分离浮选的底流尾矿给入由一粗+三精+二扫构成的铜浮选作业流程，获得铜品位为18.2%，铜回收率为42%、产率为0.038%的最终铜精矿。一个流程获得两种精矿产品。

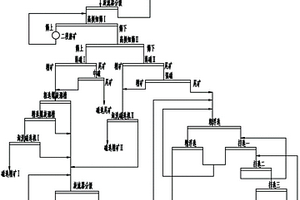

高收率两产品的赤磁混合铁矿选矿工艺 664

 0

本发明涉及一种高收率两产品的赤磁混合铁矿选矿工艺，包括赤磁混合铁矿进行粗碎、中碎和细碎的三段破碎，其特征在于，还包括下列步骤：筛分作业和由一段球磨‑旋流器组成的一段闭路磨矿作业，一次磁选作业、粗细分级作业、重选作业、二次磁选作业以及离心作业；所述的一次磁选作业筛处理一段闭路磨矿作业的溢流产品和筛分作业和筛下产品，所述的粗细分级作业处理一次磁选的混合精矿，所述的重选作业处理粗细分级作业的粗粒产品，所述的二次磁选作业处理粗细分级作业的粗粒产品，所述的离心作业处理二次弱磁选的混合精矿。本发明的优点是：可以选出用于球团原料的品位为62%的铁精矿Ⅰ和品位可用于烧结的原料的58%的铁精矿Ⅱ。

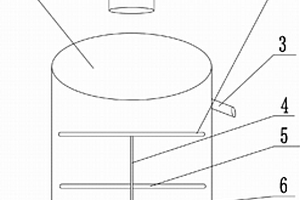

低品位菱镁矿采用磁流体选矿的工艺方法 654

 0

本发明提供了一种低品位菱镁矿采用磁流体选矿的工艺方法，包括以下步骤：破碎、搅拌、筛分、磨矿、调浆、磁化、磁选等步骤。本发明中低品位菱镁矿经过两段破碎后，增加立式紊流搅拌机搅拌与水洗振动筛洗矿流程，目的在于通过强力搅拌，增加白云石表面溶出Ca²⁺、Mg²⁺速度，并经过高压水冲洗矿石，去除矿石表面吸附的Ca²⁺、Mg²⁺，提高菱镁矿表面性质与白云石的差异性，提高选别精度，减少分选药剂及磁种用量，提高菱镁矿精矿品位及回收率，该方法工艺方法简单，药剂用量低，成本低，具有较好的社会效益和经济效益。

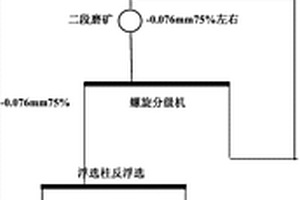

高硅高钙菱镁矿低成本选矿工艺 645

 0

本发明涉及一种高硅高钙菱镁矿低成本选矿工艺，包括原料破碎，磨矿和浮选作业，其特征在于具体工艺步骤如下：菱镁矿原矿经过中破碎机破碎，一段格子型球磨机，二段格子型球磨机和螺旋分级机组成的闭路磨矿进行磨矿作业，获得粒度为‑0.076mm占70‑80％的溢流产品给入浮选作业，其浮选作业采用一段反浮选和一段正浮选，获得氧化镁46.50％‑47.00％，二氧化硅0.80％‑1.50％，氧化钙0.90％‑2.00％,精矿产率82.00％‑90.00％，回收率81.45％‑85.00％的菱镁矿。其优点是：本发明在浮选作业中仅采用了一段反浮选和一段正浮选，即可将高硅高钙菱镁矿中的二氧化硅品位由2％降到0.5％～1.5％，硅含量降低50％以上；使氧化钙品位由3％降到1％～2％，钙含量降低50％左右。

铁矿地下选矿厂的破碎系统 960

 0

本实用新型涉及一种铁矿地下选矿厂的破碎系统，其特征在于主要由粗破碎车间、中破碎车间、筛分车间、细破碎车间和检修系统构成，粗破碎车间、中破碎车间、筛分车间和细破碎车间按照作业的先后顺序沿采矿厂运输巷道的竖直方向从上到下阶梯状布置。本实用新型能耗低，不占地表用地，环保，能为后续磨选系统提供合格原料。

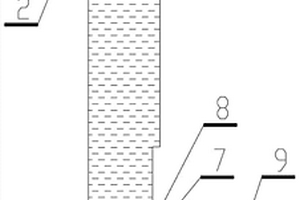

用于浮选矿浆的液位测量装置 910

 0

本实用新型属于浮选液位测量技术领域，尤其是涉及一种用于浮选矿浆的液位测量装置，包括隔离筒，设置在此隔离筒内的测量浮子，设置在所述隔离筒轴向中心线上方的激光测距传感器，其特征在于还包括设置在所述隔离筒顶部的冲洗水嘴，测量浮子包括连杆，设置在此连杆顶部的反射圆盘，设置在此反射圆盘下部的平衡盘，设置在连杆底部的两个限位挡卡，设置在连杆底端的配重锥体，设置在两个限位挡卡之间的浮球，浮球与连杆滑动连接。本实用新型采用新型测量浮子，避免了浮球在隔离筒内矿浆对其的垂直和水平波动影响，隔离筒顶部设置切向冲洗水，减少动摩擦阻力并起到消泡作用，测量误差小，实现了对矿浆液面的平稳准确测量。

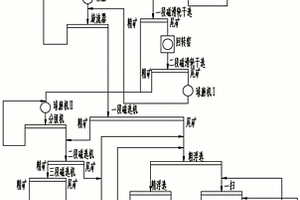

处理含多种铁矿物难选混合铁矿石的选矿工艺 721

 0

本发明涉及一种处理含多种铁矿物难选混合铁矿石的选矿工艺，其特征在于：将铁品位为21％～23％，粒度为250mm‑0mm的原矿给入一段自磨机，获得粒度为30mm‑0mm的自磨产品，自磨产品给入双层直线振动筛，获得粒度为+10mm、10mm‑1mm和1mm‑0mm的三种筛分产品，通过对三种筛分产品有针对性地进行不同的磨矿分级、干式磁选、湿式磁选和反浮选作业选别处理，获得最终精矿品位64.5％以上。本发明的优点是：1)高压辊磨机闭路破碎自磨机顽石的引入释放自磨机的产能；2)采用化反应和还原反应分步进行的新型回转窑结构，提高磁性矿的转化率；3)比原工艺精矿品位提高近5个百分点。

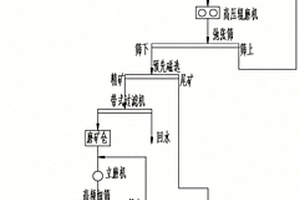

处理易泥化超贫磁铁矿石的选矿工艺 1149

 0

本发明涉及一种处理易泥化超贫磁铁矿石的选矿工艺。包括将品位为10％～15％、粒度为‑1000mm的原矿经过粗碎和中碎，获得粒度为‑50mm的中碎产品，其特征在于：所述的中碎产品依次经过包括闭路高压辊磨作业、预先磁选作业、过滤作业、一段闭路立磨作业和两段连续淘洗磁选作业的破碎磨矿选别作业处理，获得的精矿品位为65.8％～66.2％，回收率为56％～58％。与现有技术相比，本发明的优点是：(1)预先磁选作业抛弃合格尾矿，抛尾量达到70％，大大减少了入磨矿量；(2)采用立磨机和高频细筛，减少了一段磨矿作业。(3)精矿品位和回收率分别提高1％和4％，成本降低20％，节能降耗，经济效益显著。

磁铁矿地下选矿厂的磨选系统 882

 0

本实用新型涉及一种磁铁矿地下选矿厂的磨选系统，其特征在于在采矿厂的运输巷道沿长度方向设有多个磨矿工作跨和多个磁选工作跨，脱水工作跨与最后一个磁选工作跨并列设置，在运输巷道端部设有检修过渡工作跨，每个磨矿工作跨和磁选工作跨按照作业的先后顺序沿采矿厂运输巷道长度方向呈纵向线性阶梯排列，所述的磨选系统包括多段磨选设备和脱水设备，每段磨选设备均采用球磨机‑旋流器组闭路磨矿设备和磁选机。每段磨选设备的球磨机和旋流器组布置在同一个磨矿工作跨内，磁选机布置在一个磁选工作跨内，所述的脱水作业设备设置在脱水工作跨内。本实用新型能耗低，不占地表用地，环保，能满足充填要求。

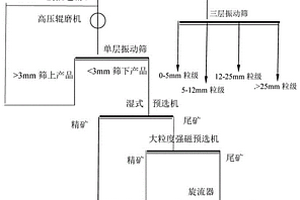

综合利用超贫铁矿尾矿废石的选矿预选工艺 970

 0

本发明涉及一种综合利用超贫铁矿尾矿废石的选矿预选工艺，其特征在于：所述超贫铁矿预选工艺包括粗碎‑一段干式预选‑筛分作业和细碎‑二段湿式预选‑分级作业，粗碎‑一段干式预选‑筛分作业由旋回破碎机、悬磁干选机和三层振动筛组成，细碎‑二段湿式预选‑分级作业由高压辊磨机、单层振动筛、湿式预选机、大粒度强磁预选机和旋流器组成。本发明的优点是：1）悬磁干选机提高一段干式预选甩废率30%～40%，降低入磨量，节能降耗；2）振动筛将一段干式预选尾矿筛分为碎石四个粒级骨料，旋流器沉砂作为河砂替代品，变废为宝，额外增加收益；3）高压辊磨机降低破碎成本15%以上。

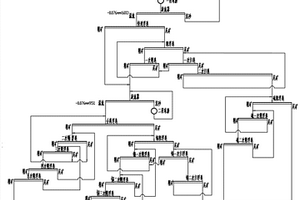

三产品钼矿的选矿工艺 728

 0

本发明涉及一种三产品钼矿的选矿工艺，包括下列步骤：将粒度为0‑12mm，钼品位为0.1%，铜品位为0.015%，硫品位为0.4%的原矿给入一段闭路磨矿分级作业，一段磨矿旋流器的溢流经钼、铜混合浮选作业、钼、铜分离浮选作业和硫浮选作业，分别选出钼品位为54%、钼回收率为85%、铜品位为0.09%，产率0.156%的最终钼精矿；品位为18.2%，铜回收率为42%、产率为0.038%的最终铜精矿和硫品位46%，硫回收率63%，产率0.55%的最终硫精矿，硫粗选和铜二次扫选的尾矿构成最终尾矿，其尾矿产率为99.26%，铜回收率为55%，钼回收率为14%，硫回收率为34%。一个流程获得三种精矿产品。

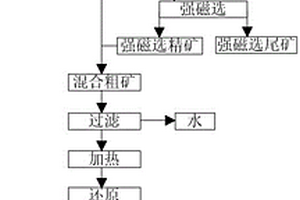

极贫铁矿石预选尾矿的选矿方法 610

 0

一种极贫铁矿石预选尾矿的选矿方法，属于矿物加工技术领域，按以下步骤进行：（1）将极贫铁矿石预选尾矿破碎后进行磨矿处理；（2）进行弱磁选和强磁选，将强磁选精矿和弱磁选精矿合并作为混合粗矿；（3）过滤后加热至580~700℃保温20~120s，置于还原气氛条件下保温3~60min，空冷至低于50℃；（4）加水制成矿浆，搅拌后进行预选；（5）磨细后进行精选，获得的精选精矿过滤去除水分。本发明的方法通过强磁选和弱磁选，再经焙烧和还原，然后进行预选-磨矿和精选，得到铁品位大于60%的产品，产品指标稳定，经济性好，资源能得到高效利用。

大型选矿厂中细碎车间设备配置 887

 0

本实用新型涉及一种大型选矿厂中细碎车间设备配置，主要设备包括中碎缓冲仓、中碎机、中碎机的液压装置、中细碎排矿胶带机、细碎缓冲仓、细碎机和细碎机的液压装置，其特征在于：所述的中碎机为两排，对称布置在中碎缓冲仓两侧下方，液压装置集中设置在中碎机液压站内；所述的细碎机为两排，对称布置在细碎缓冲仓两侧下方，细碎机的液压装置集中设置在细碎机液压站内；所述的中细碎排矿胶带机为两台，与两排中碎机和细碎机对应设置。本实用新型的优点是：1.设备配置紧凑集中，便于运营管理，节约场地和基建投资；2.降低了胶带机的规格和功率，解决了采用大型胶带机的难处，更加灵活可靠。
