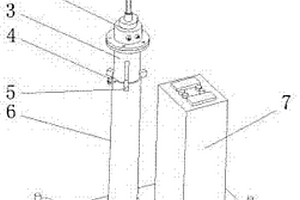

本实用新型公开一种用于岩层强度探测的钻机,属于矿用装备领域,该钻测机包括钻杆、马达、推力缸活动部、测距传感器、限位装置、推力缸静止部、动力控制系统、基座,马达驱动钻杆转动,推力缸活动部和推力缸静止部之间设有限位装置,限位装置可以防止推力缸活动部和推力缸静止部之间发生转动,测距传感器可以测量推力缸活动部和推力缸静止部之间的位移变化及变化速度,动力控制系统为各部分提供动力,并且可以对各种信号采集处理,基座对整个装置进行支撑,本实用新型可以在确保钻杆推力及转速的恒定的前提下,通过检测钻杆的进给速度来判定岩层的质地状况,整个测试过程简单、测量速度快,测试结果准确。
本发明涉及煤矿钻孔窥视仪的窥视方法,可有效解决现有技术进行探测时,经常会出现顶板钻孔中有小块碎石、泥块掉落而将探头的镜片挡住,以至测试工作需要重复,降低了工作效率的问题,解决的技术方案是,根据钻孔设计深度和钻孔直径用钻机从顶板向上打钻孔,钻孔深度比设计深度深0.5m,然后用水把钻孔冲洗干净;将煤矿钻孔窥视仪的探头防污装置安装在窥视仪外壳上,拧紧螺母;开启钻孔窥视仪和录象机,用探头支撑杆把带探头防污装置的窥视仪探头送入钻孔,输送过程中进行录象、窥视,记录不同深度处的岩层信息,用于后期处理分析,本发明用于垂直于顶板的钻孔窥视,大大提高了工作效率,是煤矿钻孔窥视仪的窥视方法上的创新。

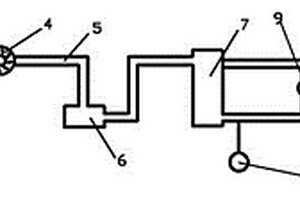

本实用新型公开了一种检测与处理矿井中瓦斯气体的安全装置,属于矿井采煤辅助设备技术领域,更具体的说是一种矿井采煤安全辅助设备。其包括控制器、矿井口(1)、环形吸气管、通风软管一、风机、通气软管二、冷凝过滤器、瓦斯过滤器、气阀一、气阀二、出气管、瓦斯探测器一、瓦斯探测器二和瓦斯探测器三。本实用新型不仅可以时刻监测矿井中的瓦斯状态,而且还可以根据不同部位瓦斯探测器监测到的瓦斯浓度来时刻反映该瓦斯气体的安全装置的运行状态,并严格保证出气口的气体符合安全标准,将各点瓦斯状态反馈到控制系统中,通过控制系统控制风机的运行状态以及阀门的开闭状况,能够时刻自动检测瓦斯浓度,确保安全的矿井环境。

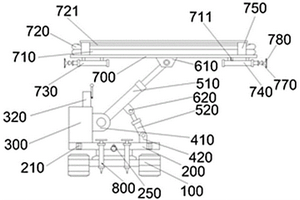

本实用新型属于煤矿机械技术领域,尤其为一种采煤掘进巷道气垛式前探梁临时支护装置,包括履带底盘,履带底盘上安装有支护平台,支护平台上焊接有动力及操纵装置箱,动力及操纵装置箱的右侧壁焊接有第一气缸安装座,第一气缸安装座上销接有第一气缸,第一气缸的活塞杆顶部与第一销接座销接,第一销接座焊接于气垛支架的底部,气垛支架的顶部固定设有第一气垛,第一气垛的顶部连接有第二气垛,气垛支架的底部焊接有两个左加固气缸和两个右加固气缸,本装置具有可以在巷道内部自由移动,并可适应井下复杂的地形,增强了气垛支架支撑的稳固性的特点。

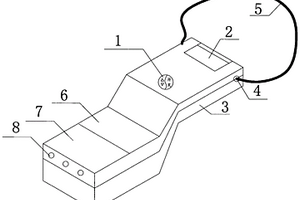

本实用新型公开了一种新型手持式瓦斯二氧化碳探测仪,包括检测仪外壳,所述检测仪外壳的后端设有手柄,所述检测仪外壳的上表面前端从下到下依次设有CO2浓度显示屏、CH4浓度显示屏,所述检测仪外壳上表面后端的手柄前端设有电源开关,所述检测仪外壳的后端左右侧面分别通过挂绳孔连接绳子的两端,所述检测仪外壳的前端面上端等距离设有感应接触区。该新型手持式瓦斯二氧化碳探测仪,通过CO2浓度显示屏、CH4浓度显示屏可同时对矿井内的CO2浓度、CH4浓度进行测量,且结构简单、携带方便、功耗较低,并且,当发生CO2浓度、CH4浓度含量过高时,可通过扬声器进行报警,提高了作业的安全性。
本实用新型提供一种新型注浆扩散范围探测仪,主要由探测导线、探测导线触点、电源开关、安装电池安装壳、内部浆液感应线路板、指示灯及外科组成;探测导线触点通过一块浆液感应线路板发出信号,使对应指示灯发亮。把探测导线依次放入窥视钻孔里,探测导线与探测导线触点连接好,等注浆一定时间后,打开电源开关,在探测导线液体感应球发出信号,通过仪器浆液感应线路传出信号送达到指示灯,检查仪器指示灯是否发出绿灯。若果指示灯指示绿灯,说明该处窥视钻孔有浆液存在。该探测仪可以弥补注浆扩散范围如何探测的空缺,能更精确探知注浆扩散范围,为煤矿注浆提供合理的布孔方式,使注浆成本大大降低。
本发明的一种新型的矿井巷道测风仪由翼轮(1),轮轴(2),翼轮(1)护壳(3),三脚架(4),激光测距探头(5),线路板(11)外壳(6),显示屏(7),面板(8),按键(9),手柄(10)组成,线路板(11),集成芯片(12),存储器(13),翼轮(1)和轮轴(2)相连,固定在三脚架(4)的中心,三脚架(4)固定在翼轮(1)护壳(3)上,激光测距探头(5)镶嵌在线路板(11)外壳(6)上,线路板(11)外壳(6)和手柄(10)相连,集成芯片(12)和存储器(13)镶嵌在线路板(11)上,显示屏(7)和按键(9)镶嵌在面板(8)上。

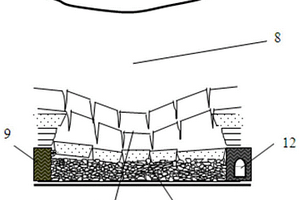

本发明公开了一种利用煤矿废弃矿井采空区封存CO2的方法,属于CO2的地质封存技术领域,具体为将从固定排放源通过分离富集后得到的CO2气体压缩到超临界状态后注入到煤矿废弃矿井的采空区,利用采空区和井下废弃巷道和硐室空间进行永久封存,通过布置测压井监测CO2封存状况,通过岩移控制、留设和加固隔离煤柱、设置隔离墙、注浆堵塞缝隙保证CO2封存的安全性;本发明封存机理简单,CO2注入阻力小,注入成本低,地质勘探工程量少,易于管理,有利于CO2将来的重复利用,前期高压注入可以缓解地表下沉,井田内现有钻孔、井筒等工程可以重复利用,降低工程量,大型火电厂等CO2集中排放源和煤矿矿井伴生,有利于CO2就地封存。

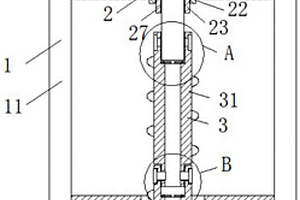

本实用新型公开了一种便于携带的矿山地质岩石取样装置,包括主架和电机,所述主架的内部通过支撑架装设有连接杆,所述主架的两侧皆开设有侧槽,所述支撑架右侧贯穿于侧槽的内部,所述支撑架的底端固定连接有第一弹簧,所述连接杆的顶端固定装设有电机,所述连接杆的底端设置有切换装置,所述切换装置的底端固定装设有钻头,所述主架右侧贯穿有清洁杆,所述清洁杆的右侧套设有压杆,所述压杆的左侧设置有滑动装置,所述主架的右侧设置有第二弹簧,所述第二弹簧的顶端连接有横杆。本实用新型设置有滑动装置,便于取样装置的携带与运输,设置有切换装置,便于对取样装置的钻头进行切换。

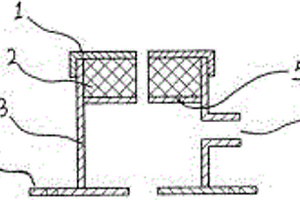

本实用新型公开了一种矿用水文地质孔打钻防喷装置,包括:压紧盖、密封圈、密闭腔、法兰盘、支撑圈,在圆筒形密闭腔下端固定设置有法兰盘,在圆筒形密闭腔内上部固定设置有支撑圈,支撑圈上部放置有密封圈,圆环形压紧盖拧在圆环形密闭腔上端并将密封圈压住,在圆筒形密闭腔下部一侧设置有泄水口。可有效防止涌水喷出孔口伤人,保证施工人员的安全,具有结构简单、安装使用方便、防喷效果好等特点。

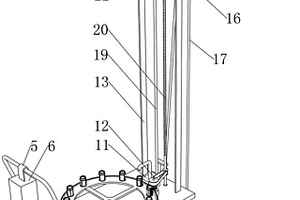

本发明公开了一种水文地质勘察水质取样装置,包括底板,所述底板上侧设置有用于调节移动机构的调高机构,所述移动机构用于带动滑轮沿底板长度方向移动,所述底板上侧固定有水泵,所述水泵的输入端与软性水管的一端连通,且软性水管的另一端穿过滑轮。有益效果在于:通过设置驱动机构可使托盘与调高机构联动,当调高机构调高移动机构高度的同时,托盘也会转动,通过驱动机构转动托盘,使多个量杯逐一处于水泵输出端之下,并且开启水泵将水样抽取到量杯中,由于托盘与调高机构联动,所以不同的量杯对应着不同深度的水体,所以该装置不仅可以快捷的对不同深度的水体取样,还方便记录深度。
本发明公开了一种地质勘察用多功能挖掘设备,包括主体机构,主体机构包括四个竖杆,四个竖杆之间的底端固定连接有同一个配重板,配重板的上表面中心处开设有通槽,四个竖杆的上端之间固定连接有同一个顶板,本发明的有益效果是:通过设置连接杆机构与底杆机构进行联合工作,可以挖掘深层的土层,同时设置第一转板和第二转板防止挖掘出的土样掉落,将底杆机构的钻头朝下放在地面,底杆机构钻下去时,将方形杆拉起,将连接杆机构接入并用螺栓固定,然后将方形杆插入第一方槽中,通过方形杆带动连接杆机构旋转继续下钻,可继续增加连接杆机构。
本实用新型公开了一种煤矿地质钻机稳固装置,包括钻机体,所述钻机体下端设置有支撑结构,所述底板设置在所述钻机体下端,所述倾斜支撑杆下端连接在所述底板上表面四角处,所述上板下表面四角处与所述倾斜支撑杆上端相连接,所述T形块连接在所述钻机体下表面,所述T形槽开在所述上板上表面,所述T形块滑动嵌装在所述T形槽内,所述螺杆穿过所述钻机体活动套装在所述上板内,所述螺母螺纹连接在所述螺杆上,所述翻转支撑部设置在所述底板四角处。本实用新型结构简单,操作方便,当需要使用时可以将翻转杆向下翻折进行支撑,当不需要使用时将其向上翻折节省空间,并且钻机体可以与上板之间分离,这样在运输时方便运输。
本实用新型公开了一种瓦斯地质开采用钻探装置,包括固定机台,所述固定机台的顶部一端通过螺栓连接有竖直设置的钻设主支架,所述钻设主支架的一端开设有竖直设置的升降凹槽,所述升降凹槽的两侧内壁之间滑动卡接有水平设置的升降平台,所述升降平台的顶部一端开设有竖直设置的螺纹孔。本实用新型中,钻探装置的固定机台的顶部一端设置有钻设主支架,且钻设主支架的一端开设有升降凹槽,且升降凹槽的顶部与底部之间通过螺纹丝杆螺纹连接有升降平台,在钻设的过程中通过升降电机逐渐的将底部的钻设底杆以及钻设钻头向下压,也使得下压的过程更加的线性,使得钻设的过程更加的顺利以及安全。
本实用新型公布了一种用于水文地质勘查的测量装置,包括电器设备和钻机,所述电器设备的底端连接有第一支撑板,且第一支撑板的底端连接有固定杆,所述固定杆的底端固定有第一伸缩弹簧,且第一伸缩弹簧的底端连接有第二套筒,所述第二套筒的底端连接有第三支撑板,且第三支撑板的左侧固定有水平仪,所述第三支撑板的底端连接有螺纹杆,且螺纹杆的外部套有支撑套筒,所述支撑套筒的底端连接有第一支撑杆,且第一支撑杆的左侧连接有第二支撑板,所述第二支撑板的内部套有延伸板。本实用新型便于拆卸与安装,提高工作效率,便于调节测量设备的平衡度,使钻头能够垂直钻孔,便于拆卸与更换钻头。
本发明公开了一种煤矿瓦斯地质图瓦斯含量及资源储量图例表示方法,瓦斯含量点图例是在一个圆圈内镶嵌一个“W”字,圆圈的右侧是一个分式,分子的阿拉伯数值表示瓦斯含量值,分母的阿拉伯数值表示测点标高,颜色值为RGB(204,0,153);瓦斯资源量图例采用“十”字线加方框及三组阿拉伯数值表示,“十”字线左上方的阿拉伯数值表示绝对瓦斯资源量,“十”字线右上方的阿拉伯数值表示块段瓦斯含量大小,“十”字线左下方的阿拉伯数值表示块段编号,“十”字线右下方为瓦斯储量级别,颜色值为RGB(240,200,240);瓦斯资源块段采用四边形划分块段,四边形左边及上边边框的编号标记该块段编号,颜色值为RGB(240,200,240),从图上可以快速地知道煤层气资源量、块段划分等有关参数,方便使用,提高工作效率。
本发明公开了一种煤矿瓦斯地质图构造煤及特种岩石厚度表示方法,实测构造煤厚度点图例采用中间为一黑色段的圆柱表示,圆柱的侧壁标一阿拉伯数值,代表煤厚,单位为M;测井曲线解译构造煤厚度点图例采用中间为一间隔线段的圆柱表示,圆柱的侧壁标一阿拉伯数值,代表煤厚,单位为M;煤层上覆基岩厚度等值线图例采用连续虚线表示,虚线中标有阿拉伯数值,代表煤层上覆基岩厚度,单位为M,颜色值为RGB(90,255,200);顶板泥岩厚度等值线图例采用连续虚线表示,虚线中标有阿拉伯数值,代表顶板泥岩厚度,单位为M,颜色值RGB(236,186,163),可方便使用,提高工作效率。
本发明公开了一种基于地质雷达和角反射器用于监测岩土体移动的系统,包括角反射器、雷达收发系统、数据采集和传输系统、数据分析与报告装置。本发明可以精确快速的计算出岩土体对应位置的坐标,监测精度高,速度快;同时,可以对岩土体持续不断的监测,并计算出其下沉距离和速度,自动化程度高,对于研究滑坡和地面沉陷地表下岩土体的移动规律有很大的科研价值。
本发明公开了一种矿山用地质灾害勘测设备,包括底板、检测槽和检测箱,所述底板的顶部安装有固定杆,所述固定杆的顶部安装有升降杆,所述驱动箱的内壁安装有限位筒,所述驱动箱的内壁安装有润滑箱,所述润滑箱的外壁安装有抽气泵,所述移动板的正面安装有检测箱,所述底板的顶部安装有检测槽。本发明通过安装有拉绳和圆盘可以对速度进行调节,撞击杆撞击圆盘,使得圆盘升高,启动第一电机,选择合适的驱动锥齿轮,将驱动锥齿轮转动至从动锥齿轮处,随后松开拉绳,圆盘向下移动,驱动锥齿轮与从动锥齿轮相啮合,驱动马达,由于马达的转速固定,大的驱动锥齿轮能够带动从动锥齿轮转动的更快,实现调节转速的功能。
本发明公开了一种移动式工程地质勘探多钻头钻机,包括运输车辆和多钻头钻机。钻机工作时,所述支撑油缸的支撑盘下移使运输车辆举起,操作人员操作多钻头钻机进行钻探取样;所述钻杆的下表面焊接有固定法兰,所述连接杆的下端与轴承定子相焊接,所述轴承转子的外围焊接有旋转换头盘,所述螺栓通孔和第一带法兰钻头上表面的带螺纹通孔的内部螺接有螺栓,所述法兰钻头下端固定若干尖头,所述伸缩旋转钻杆和第一带法兰的钻头之间设置旋转螺纹,伸缩旋转钻杆下表层套管,分层钻进;本发明安装有旋转换头盘,旋转换头盘上配备有三个不同种类的带法兰钻头,可以快速安全的更换钻头,具有钻探效率高、省时省力、钻头使用寿命长特点。
本实用新型公开了一种配备有稳定架组件的地质钻机,包括基座和安装于基座上的钻机本体,基座的一侧安装有稳定架组件,稳定架组件包括定位板、夹板一、夹板二和导向机构,定位板分设有两组且通过螺栓固定于基座的边沿,两组定位板通过合页分别与夹板一和夹板二活动连接,夹板一和夹板二的内端连接处穿插有活动轴,夹板一和夹板二的表面均开设有卡口,导向机构包括开设于夹板一表面的导向槽和固定于夹板二外端的滑块。本实用新型设计了一种配备有稳定架组件的地质钻机,该稳定架可以起到对钻杆引导和稳固的作用,并且可以根据需要对稳定架内部的穿口规格进行调节,以适应不同直径的钻杆使用,保证钻杆在使用过程中的稳定性。
本实用新型公开一种地质勘测用多地形的三脚架,包括载物板和支腿,支腿的下端设置竖直杆,竖直杆的上端沿周向铰接三个支撑板,竖直杆的外壁固定连接三个竖直板,竖直板自上而下设置多个挂孔,支撑板侧端面转动连接与挂孔相配合的挂钩,支撑板靠近竖直杆的内端面为弧形结构,且在内端面设置与竖直板相匹配的容纳孔,容纳孔为通孔。本实用新型将支脚设计成可翻转的组合式结构,可以根据不同的使用环境,调节支脚铺展开的面积,应对不同的地质环境。
本发明公开了一种煤矿瓦斯地质图测压点及煤与瓦斯突出指标图例表示方法,测压点图例采用在一个圆圈内镶嵌一个“P”字,圆圈的右侧是一个分式,分子为瓦斯压力值,分母为测点标高;工作面突出危险性预测指标值I图例,采用在一个倒三角形内镶嵌一个“1”字,三角形的右侧是一个分式,分子为钻屑瓦斯解吸量Δh2,分母为沿钻孔每米最大钻屑量Smax;工作面突出危险性预测指标值II图例,采用在一个倒三角形内镶嵌一个“2”字,三角形的右侧是一个分式,分子左侧为沿钻孔瓦斯涌出初速度最大值qmax,分子右侧为沿钻孔每米最大钻屑量Smax,分母为综合指标R值;根据瓦斯地质图上的图例,可以知道测压点瓦斯压力值、测点标高、埋深,可方便使用,提高工作效率。
本发明提供一种公路勘察用地质钻探装置,包括车体底座、除草机构、钻探箱、电机装载板、取样箱、固定器、第二电机,车体底座的前端安装有除草机构,车体底座的中部安装有钻探箱,除草机构包括丝杆、刀盘、第二电机和链条,丝杆上安装有与其螺纹连接的刀盘,第二电机的输出端驱动链条,链条驱动丝杆,钻探箱的上方设有电机装载板,电机装载板的顶部固定第一电机,第一电机的输出端驱动钻杆,钻杆外侧套接有输料管,钻杆位于输料管内部的部分设有螺旋输送叶片,钻杆的底端设有钻头,钻杆位于螺旋输送叶片和钻头之间装有扩孔刀,液压撑杆驱动连接电机装载板,车体底座上螺纹连接若干固定器。本发明一种地质钻探装置方便快捷,大大提高勘探效率。
本实用新型公开了一种冰雪地质遥感探测装置,包括底盘,所述的底盘两侧均设有履带轮,所述的履带轮外围设有矩形框架,所述的矩形框架通过前后两块连接板与底盘前后端固定,所述的矩形框架前后段套装有防撞套且左右段套装有加热管套,所述的底盘上方从前到后依次设有电热风机、储能箱体、存物箱和圆形转动座,所述的电热风机两侧和上方均设有出风管,其中两侧出风管分别与矩形框架左右段的加热管套连通且上方出风管搭在电热风机上表面并通过开闭阀封口。该装置结构主要针对冰雪地区地质遥感的探测工作,可以调节工作长度的同时可以提高探测装置的结构强度和稳定性,保证探测工作的正常进行。
本发明公开了一种煤矿瓦斯地质图瓦斯突出点的图例表示方法,其特征是在一个圆圈内镶嵌一个突字,圆圈的右侧是一个分式,分子的左端用阿拉伯数值表示瓦斯突出强度,单位为t;分子的右端用阿拉伯数值表示突出瓦斯总量,单位为万m3;分母的左端用阿拉伯数值表示突出标高,单位为m;分母的右端用阿拉伯数值表示突出发生的年、月、日,人们根据瓦斯地质图上突出点的图例表示,可以快速地知道突出点的突出时间、突出强度、突出瓦斯总量、标高具体数值大小,方便使用,提高工作效率。
本发明公开了一种基于地质强度指标的水力压裂破裂压力的确定方法,利用完整煤岩块制备标准试样,通过单轴和三轴抗压强度测试,并根据地质强度指标模板确定储层的GSI值大小,综合考虑完整煤岩块和储层结构特征这两方面确定储层的破裂压力大小。避免了传统采用完整煤岩块测试得到的抗拉强度代表整个储层的抗拉强度的局限性,而是考虑储层的结构特征,根据岩体结构量化的GSI模板或煤体结构量化的GSI模板确定GSI大小,进而确定储层的破裂压力,实现了完整煤岩块强度和储层结构特征相结合确定破裂压力的新途径,为快速和简便的确定储层破裂压力奠定基础。
本发明公开了一种煤矿瓦斯地质图瓦斯涌出量点及等级区域的图例表示方法,回采工作面瓦斯涌出量点由一个“十”字线及四组阿拉伯数值表示,分别表示绝对瓦斯涌出量、相对瓦斯涌出量、工作面日产量、回采年月;涌出量<5m3/min区域用颜色值为RGB(255,255,235)长方形表示,涌出量5~10m3/min区域用颜色值为RGB(246,255,219)长方形表示,涌出量10~15m3/min区域用颜色值为RGB(240,255,235)长方形表示,涌出量>15m3/min区域用颜色值为RGB(255,240,224)长方形表示,煤巷掘进绝对瓦斯涌出量点图例由分数表示,分子数值表示煤巷掘进绝对瓦斯涌出量,分母数值表示掘进的年、月,从煤矿瓦斯地质图上,可方便地知道瓦斯涌出量点的有关参数,了解不同等级的瓦斯涌出量区域。
本发明公开了一种地质钻孔的地基土回填压实装置,属于地质勘察技术领域,包括拉杆、安装板、万向轮和便捷回填组件,所述安装板的顶端一侧设置有拉杆,所述拉杆的底端设置有万向轮,所述万向轮的一侧设置有便捷回填组件,所述便捷回填组件远离万向轮的一侧设置有固定气缸,所述固定气缸的底端连接有压实块,所述压实块的一侧设置有清洁除尘组件;本发明通过设置清洁除尘组件,防止环境污染,提高压实的环保性,保证空气质量,保障人体健康,提高清洁的便利性,节约人力物力资源,降低劳动强度,通过设置便捷回填组件,提高回填的便利性,保证回填质量,防止地面塌陷,提高工作效率,降低回填难度。
