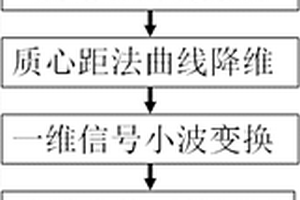

基于小波变换的小菊花瓣数目自动检测方法 973

 0

本发明公开了一种基于小波的小菊花瓣数目自动无损检测方法，属于植物表型测量领域。以普通相机作为采集设备，采集小菊图像。通过数字图像处理技术，设计出一种小菊花瓣数目自动无损检测方法。该方法如图1所示，具体包括：将采集的菊花花冠RGB图像进行图像分割，将菊花从背景中提取出来；对空洞进行填充；通过边界跟踪将菊花轮廓曲线提取出来；采用质心距法将二维轮廓曲线，降维为一维信号；经信号扩展后对信号进行小波变换，提取小波第四层系数；查找正过零点，从而实现菊花花瓣数目的自动检测。本方法是国内外首次采用小波变换方法实现小菊花花瓣数目的自动无损检测，适用于单层有瓣花卉的花瓣数目自动无损检测，为小菊表型自动测量奠定基础。 1

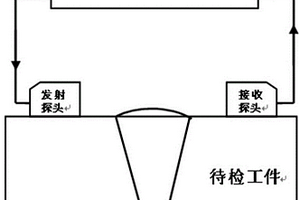

基于几何关系的倾斜裂纹TOFD定量检测方法 1034

 0

为降低实施难度，扩大适用范围，本发明提出一种基于几何关系的倾斜裂纹TOFD定量检测方法，属于超声无损检测领域。该方法采用一套包括TOFD超声检测仪、检测探头、校准试块、扫查装置的超声检测系统对焊缝结构中与焊缝纵断面成一定角度的倾斜裂纹进行TOFD扫查，根据D扫查图像确定倾斜裂纹的位置及其沿焊缝长度方向的投影长度；在偏离焊缝中心线距离相同的两个位置开始对倾斜裂纹进行两次B扫查，两次B扫查沿焊缝长度方向上的间隔为d，从B扫查图像中分别可得到达声程最短时探头的移动距离L1和L2。根据计算得出倾斜裂纹相对于焊缝纵断面的倾斜角θ的值, 并根据计算出倾斜裂纹的长度L。该方法可操作性强，适用范围广，具有较好的工程应用价值。

涡流阵列检测金属缺陷装置 1039

 0

本发明名称为一种涡流阵列检测金属缺陷装置，属于无损检测领域中电磁涡流检测技术范畴。涡流阵列检测是涡流无损检测的一个重要分支，既有传统检测方法非接触检测的优点，又融合了阵列检测方法，易于实现大面积、快速检测的优势。本专利提出了一种新型涡流检测装置方案，该方案将气囊和步进电机等和阵列传感器有机结合，可以实现对小曲率曲面损伤的有效检测。这种装置未必比单探头检测装置精度高，但却有迅速、高效的优点，对于曲面缺陷也有一定适应性，在检测腐蚀、减薄等大面积损伤检测方面具有独特优势。

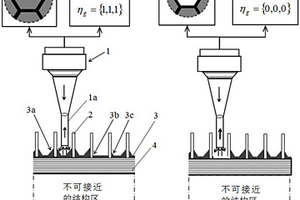

用于蜂窝芯-蒙皮连接质量光成像检测的缺陷判别方法 1062

 0

本发明属于无损检测技术领域，涉及一种用于蜂窝芯-蒙皮连接质量光成像检测的缺陷判别方法。本发明是针对多层蜂窝结构胶接工序特点，基于光成像检测原理，利用来自蜂窝芯-蒙皮连接界面区的光成像信号，从中提取反映蜂窝芯-蒙皮连接界面质量的光学特征信息，构建胶膜形态系数，基于胶膜形态系数与蜂窝芯-蒙皮胶接缺陷的编码联系，评定蜂窝芯-蒙皮胶接质量，克服电信号检测时容易引入电噪声干扰、容易引起误判等不足，大大地降低了检测结果受主观经验影响的程度，明显减少了缺陷误判的可能性，提高蜂窝芯-蒙皮胶接质量光成像检测的可靠性和缺陷判别的准确性，明显提高了工序间的蜂窝芯-蒙皮胶接质量检测效率。

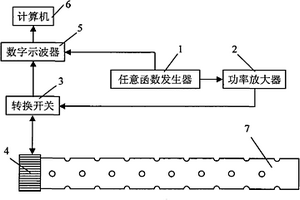

基于导波技术的管棚结构中多孔管长度检测方法 882

 0

本发明涉及一种基于导波技术的管棚结构中多孔管长度检测方法,属于无损检测领域;该方法是先将检测频率值输入任意函数发生器产生中心频率为此频率的窄带信号,经功率放大器、转换开关、传感器阵列,在多孔管中激励导波;该导波遇到多孔管的端面将产生反射,反射波又经传感器阵列、转换开关传输至数字示波器;至此可确定该反射波在多孔管中的传播时间;确定多孔管的外径与壁厚,在不考虑孔的情况下计算纵向轴对称模态导波的群速度频散曲线,从中获取检测频率所对应的导波模态和群速度,用此群速度乘以传播时间,除以2,即可得多孔管的检测长度。本发明具有检测准确度高,检测成本低等优点。

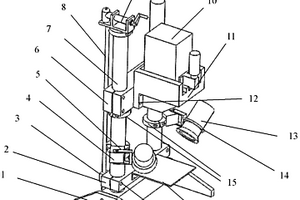

用于红外热成像法检测微电子封装结构缺陷的装置 1173

 0

一种用于红外热成像法检测微电子封装结构缺陷的装置,属于电子封装行业无损检测领域。底座1由两端的两个接地脚,一个中间承力梁组成,承力梁开有两个贯通的圆孔.立柱7的下端以过盈配合的方式装配到贯通的圆孔内。立柱7上分别装配了下横梁2,上横梁6,螺杆传动轴承9和托环13.下横梁2的前端用小螺栓12连接了一个试样台16,后端用螺栓连接螺杆套3,钠灯13通过连接块4,连接架5和圆环夹子14固定在立柱7上。螺杆传动轴承装配在立柱的上端,螺杆传动轴承上装有把手,通过转动把手可以改变下横梁在立柱上的位置,从而实现试样台高低位置的变化。本发明结构简单,装置平稳,操作方便,可以实现红外无损检测。

海上油田用的油管检测装置 781

 0

一种海上油田用的油管检测装置，包括：无损检测单元，对油管进行无损检测；若干固定单元，能够固定在海上油田的海上工作平台上；若干柔性限位机构，一端与所述无损检测单元连接，另一端连接一固定单元；所述柔性限位机构的拉伸长度不大于一阈值。本实用新型的海上油田用的油管检测装置利用海上作业需要提起油管的时机检测油管，方便了海上油田的油管检测；设备所占面积小，可以实现在海上作业；可以实现油管连续检测，一次性检测完成，效率高。

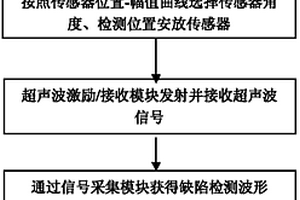

基于CIVA仿真软件的管座角焊缝检测方法 891

 0

本发明是一种基于CIVA软件的管座角焊缝缺陷超声检测方法，属于无损检测领域。本发明利用数值仿真模块进行数值仿真，得到传感器检测位置-幅值曲线，焊缝缺陷可检区域图形；根据该仿真结果选择传感器的检测角度和检测位置安放传感器；在计算机的控制下超声波信号激励/接收模块产生激励信号，通过传感器激励出超声波信号沿检测试件发射出去，并通过传感器接收反射的超声波信号，然后又经过超声波激励/接收模块传输给计算机；通过计算机里的采集软件即可获得检测波形，最后通过声程计算即可确定焊缝缺陷的位置。本发明能够大大提高管座角焊缝的缺陷检测效率以及缺陷检测的可靠性。

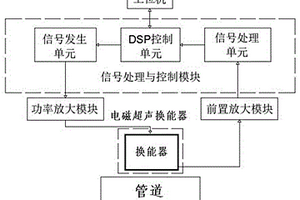

基于周向导波的缺陷深度检测系统及方法 1024

 0

一种基于周向导波技术的管道缺陷深度判定方法属于无损检测信号分析领域。本发明通过超声导波无损检测系统，对健康管道进行检测，并将其检测信号作为基准信号；再次利用该系统，对一系列具有不同缺陷深度的管道进行检测，分别获取不同缺陷深度下的检测信号；提取基准信号的幅值A1，以及不同缺陷深度下检测信号的幅值A2，并计算差值A0=A2‑A1；经过计算获得不同缺陷深度下检测信号幅值的变化值，并绘制信号幅值差值随缺陷深度的变化曲线；在曲线图中找到检测信号幅值差值所对应的点，便可查到对应的缺陷深度值。本发明实现了管道缺陷深度的判定，可根据此数值推断管道的使用寿命。

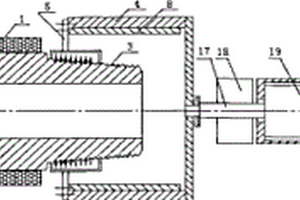

钻具螺纹磁性检测仪 798

 0

便携式钻具螺纹磁性检测仪,应用于石油钻具螺纹区无损探伤检测。特征是:钻具外螺纹磁性检测传感器包括外圈、内圈、曲柄、检测探头组件和辅助探头组件。内圈与外圈之间能相对转动。检测探头组件和两个辅助探头组件。一个检测探头组件和两个辅助探头组件分别固定在曲柄的一端。检测探头组件包括支架、螺纹骨架、磁感应元件。在支架的槽底部固定有压缩弹簧。螺纹骨架的下表面是螺纹齿形。在螺纹骨架上有磁感应元件。效果是:该检测仪器能够直观地检测出螺纹缺陷,而且能进行定量分析。该检测仪器的灵敏度比传统检测方法灵敏度高,使用方便、可靠。

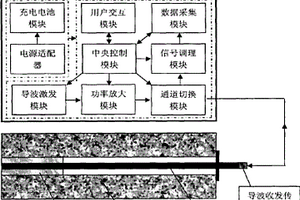

锚杆锚固质量检测仪 1208

 0

本发明涉及一种锚杆锚固质量检测仪,属于无损检测技术领域。该检测仪包括中央控制模块、导波激发模块、功率放大模块、通道切换模块、信号调理模块、数据采集模块、用户交互模块、充电电池模块、电源适配器以及导波收发传感器。本检测仪采用高频与低频导波的双模式检测,可对锚杆锚固质量进行全面评价。本检测仪操作简单,能够实时显示检测结果,可制成便携式、车载式或固定式等多种方式,使工作人员能够在实际工程中对锚杆锚固质量进行快速检测。

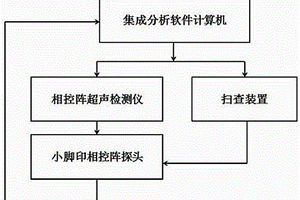

用于核电站BOSS焊缝的相控阵超声检测方法 1224

 0

一种用于核电站BOSS焊缝的相控阵超声检测方法，属于无损检测领域。该方法采用一套包括相控阵超声检测仪、集成分析软件的计算机、小脚印相控阵超声探头及楔块、扫查装置的超声检测系统进行检测。针对不同规格BOSS焊缝，选择合适的小脚印探头并进行全晶片激发，设置半声程聚焦，偏转角度为负35度‑正35度，利用上述参数对焊缝进行轴向S扫查和周向B扫查，存储Ａ扫查信号及S扫查、Ｂ扫查图像，在此基础上对缺陷长度和深度进行定量。利用本发明提出的相控阵超声检测方法，能够实现对BOSS焊缝全覆盖无损检测，克服射线检测底片黑度难以满足检测要求，渗透检测不能检测焊缝内部缺陷等问题，并可推广应用至其他类似复杂结构焊缝的无损检测，具有重要的工程应用价值。

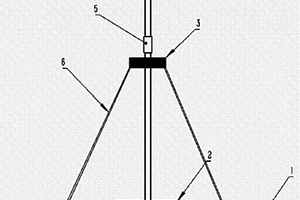

钢管混凝土粘结状态超声波检测的方法 767

 0

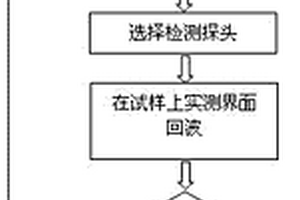

本发明公开了一种钢管混凝土粘结状态超声波检测的方法，包括以下步骤：（1）制作与被检对象相同规格的对比试样：（2）检测对比试样是否能用：（3）制作灵敏度曲线：（4）进行检测：使用上述调试好的数字超声检测仪对被检钢管混凝土进行粘结状态检测，观察二者多次界面回波最高反射幅度及界面多次回波包络图形态，若界面最高反射波幅若高于灵敏度曲线下线，则判定为粘结不良；若低于等于灵敏度曲线下线，判定为粘结良好；若大于等于灵敏度曲线上线，判定为完全脱层。本发明可实现钢管与混凝土粘结状态现场快速、全面、可靠的无损检测，在不破坏钢管混凝土结构的前提下实现对二者粘结状态进行快速、有效的评价，降低人工检测强度。

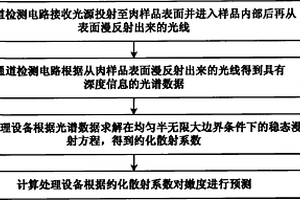

基于稳态空间分辨光谱的嫩度检测方法及系统 1179

 0

本发明实施例涉及一种基于稳态空间分辨光谱的嫩度检测方法及系统,其中方法包括:多通道检测电路接收光源投射至肉样品表面并进入所述肉样品内部后再从所述肉样品表面漫反射出来的光线;多通道检测电路根据从所述肉样品表面漫反射出来的光线得到具有深度信息的光谱数据;计算处理设备根据所述光谱数据求解在均匀半无限大边界条件下的稳态漫射方程,得到约化散射系数;所述计算处理设备根据所述约化散射系数对嫩度进行预测。本发明实施例提供的基于稳态空间分辨光谱的嫩度检测方法及系统,多通道检测电路根据光线得到具有深度信息的光谱数据,实现了检测肉样品内部的深层信息;根据约化散射系数对嫩度进行预测,实现了对肉样品进行快速无损检测。

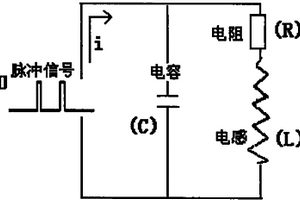

表面裂纹的谐振涡流检测方法 960

 0

一种表面裂纹的谐振涡流检测方法,属于铁磁性材料的无损电磁检测领域。本发明利用谐振电路产生脉冲谐振信号,激励传感器线圈,通过检测线圈获得涡流场来判断裂纹缺陷的存在。该方法的优点在于大大提高了检测时的提离高度,并且克服了粗糙表面对于检测的影响,能够实现现场实时在线检测,完成了传统涡流检测所不能够完成的粗糙表面裂纹检测,且信号判据丰富,处理方法简单,仪器的信噪比高。本发明所述方法和装置,拓展了传统涡流检测,脉冲涡流检测的概念和运用,扩大了使用广泛性,特别在激励方式上一种新型的手段,赋予了涡流检测更广阔的应用前景。

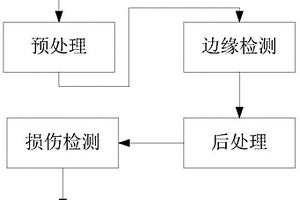

基于视觉图像的光学薄膜损伤检测方法 943

 0

本发明提供了一种基于视觉图像的光学薄膜损伤检测方法，该方法包括如下步骤：S1、采集待检测薄膜表面图像；S2、对待检测薄膜表面图像进行预处理；S3、对预处理后的待检测薄膜表面图像进行边缘检测和二值化处理，得到待检测薄膜表面边缘图像；S4、采用步骤S3同样的方法对将标准无损伤薄膜图像进行边缘检测和二值化处理，得到标准无损伤边缘图像；S5、将待检测薄膜表面边缘图像与标准无损伤边缘图像做异或处理，得到损伤判断图像，统计损伤判断图像中的亮像素个数在整幅待检测薄膜表面边缘图像中所占百分比；S6、如果步骤S5所得百分比大于预设阈值，则认为待检测薄膜表面存在损伤，否则，认为待检测薄膜表面不存在损伤。

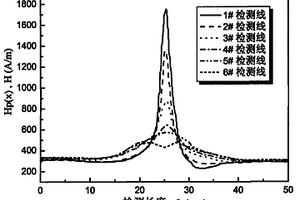

铁磁性金属构件疲劳裂纹和应力集中的磁记忆检测方法 967

 0

本发明属于无损检测中的金属磁记忆检测领域。现有的金属磁记忆技术主要通过检测构件表面磁场强度的垂直分量Hp(y)值，需要加入定位和测距装置，从某种程度上限制了金属磁记忆检测技术的广泛应用。本发明采用专用的检测仪器，对构件表面磁场强度的水平分量Hp(x)值进行检测，根据先期实验确定的疲劳裂纹存在门槛值Hp(x)E，并结合调整系数β，判定有无疲劳裂纹；根据“|Hp(x)|max—裂纹宽度w对应关系标准曲线”，测定疲劳裂纹的长宽尺寸；对于无裂纹的应力集中区利用自定义公式计算磁示应力集中系数KH，定量表征应力集中的程度。本方法与涡流、超声以及现有的金属磁记忆Hp(y)检测等检方法相比，操作和分析过程更为简便易行、检测精度也更高。

桁架式轨道板成品检测设备 954

 0

本申请公开了一种桁架式轨道板成品检测设备，包括地轨；地轨上设有用于承载待检轨道板的重载自走周转车；地轨的外侧设有检测架；检测架的顶端两侧分别设有第一轨道；第一轨道与地轨平行设置；两侧的第一轨道之间设有与第一轨道滑动连接的移动梁架；移动梁架的端部设有第一轨道电机；第一轨道电机用于驱动移动梁架沿第一轨道方向移动；移动梁架设有无损检测组件；无损检测组件的上端由第二轨道电机可沿移动梁架的方向移动；无损检测组件的下端垂直指向待检轨道板。本申请采用桁架式可移动的检测装置，可一次性对大幅面、多数量的轨道板执行检测作业，并且具有较高的精准度和工作效率，提高了成品质量稳定性，降低废品率。

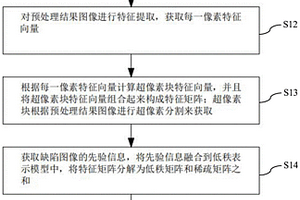

表面缺陷视觉检测方法、装置和电子设备 1006

 0

本发明实施例公开了一种表面缺陷视觉检测方法，包括对输入的原始图像进行增强图像对比度的图像预处理，获取预处理结果图像并进行特征提取，获取每一像素特征向量；根据每一像素特征向量计算超像素块特征向量，并将超像素块特征向量组合构成特征矩阵；超像素块根据预处理结果图像进行超像素分割来获取；获取缺陷图像的先验信息并融合到低秩表示模型中，将特征矩阵分解为低秩矩阵和稀疏矩阵之和；根据超像素元素索引信息将稀疏矩阵转化为显著性图，对显著性图进行后处理，获取表面缺陷检测图，以此避免现有无损检测方式存在检测速度慢或是检测结果易受干扰的问题，加快无损检测的速度、提高无损检测的智能程度、加强无损检测的可回溯性。

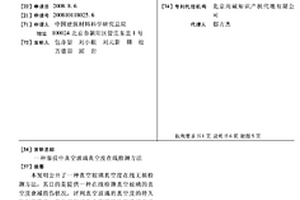

服役中真空玻璃真空度在线检测方法 1112

 0

本发明公开了一种真空玻璃真空度在线无损检测方法,其目的是提供一种在线检测真空玻璃的真空度衰减损伤状况,评判真空玻璃的真空度的持久性与稳定性,从而实现评价真空玻璃的服役健康状态,为现在工程中大量使用中的真空玻璃质量评价提供检测手段。其技术方案为:通过偏振光弹仪观测真空玻璃支撑点处应力光斑大小与分布形状的关系来间接描述真空玻璃的真空度保有量。该方法通过横向和纵向比较,获得检测工程真空玻璃的真空度保有与衰减情况,从而评判服役中真空玻璃的性能使用状态,为实际真空玻璃修补或更换提供技术支持。该检测手段方法简单,可操作性强,结果直观,可靠。易于实现在线无损检测,可为服役中的真空玻璃结构或构件的真空玻璃真空度进行检测及评价。

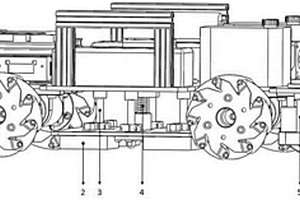

风力发电机塔身永磁吸附轮式全向移动检测机器人 795

 0

本实用新型涉及一种风力发电机塔身永磁吸附轮式全向移动检测机器人，包括移动平台、永磁吸附装置、探头提拉装置和无损检测探头；移动平台上设有四个全向轮，每个全向轮均通过一全向轮驱动电机驱动转动；无损检测探头通过探头提拉装置水平高度可调并通过弹性部件能够随塔身表面自适应调节水平高度地布置在移动平台后端，且无损检测探头的水平转轴垂直于移动平台的前进方向；所述永磁吸附装置包括永磁体、永磁体导向杆、永磁体升降丝杠、永磁体固定板和永磁体升降电机。本实用新型实现了在垂直的风力发电机塔身表面稳定吸附并沿不同方向自由爬行，通过探头提拉装置搭载无损检测探头，对风机塔身表面裂纹开展自动化的无损检测作业。

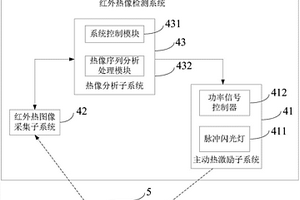

热障抗烧蚀涂层缺陷的红外热像检测方法 1162

 0

本发明公开了一种热障抗烧蚀涂层缺陷的红外热像检测方法，属于无损检测技术领域。该方法包括如下步骤：试样制备步骤、试样检测步骤、参数确定步骤和试件检测步骤。本发明通过上述技术方案，可有效实现热障抗烧蚀涂层结构的非接触无损检测，有效实现热障抗烧蚀涂层缺陷的无损检测，特别是解决了多层复合涂层结构中涂层界面缺陷的定量检测难题，并具有可操作性强和检测效率高的优点。

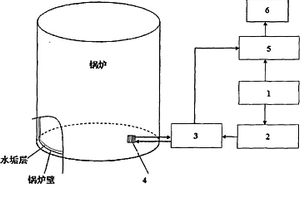

基于SH波的工业锅炉水垢厚度检测系统及方法 897

 0

本发明属于超声导波无损检测领域,具体涉及一种利用对板层表面附着物敏感的SH波检测工业锅炉水垢厚度的方法。本发明首先利用双层结构中SH波传播的频散方程,绘制出不同水垢厚度情况下的频散曲线,得到SH0模态群速度随水垢厚度增加时的变化曲线,进而求得高低两个检测频率,分别对应检测较薄水垢和较厚水垢。其检测系统如图示,由函数发生器(1)、功率放大器(2)、转换开关(3)、EMAT传感器(4)、示波器(5)和计算机(6)组成。利用该系统测量出锅炉与水垢组成的结构中SH0模态的群速度,对应上述计算求得的群速度与水垢厚度对应曲线,即可求得水垢厚度。从而实现对工业锅炉水垢厚度的在线、无损检测。

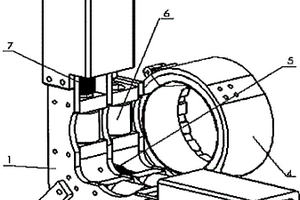

便携式钻杆磁记忆检测仪 1084

 0

便携式钻杆磁记忆检测仪,应用于石油钻杆无损检测。仪器主体上固定有磁记忆传感器,仪器机架有直角尺形状的直角钢板,直角钢板中间固定有横隔板,横隔板上固定有轴承和滚轮。在直角钢板两端分别固定有电机盒和电动机。在直角钢板的外侧固定有对开式检测环。磁记忆传感器固定在对开式检测环内壁上。在滚轮上安装行程传感器。在对开式检测环的内壁上均匀固定有16个磁记忆传感器。效果是:采用磁记忆传感器检测钻杆的残余磁场强度,为石油钻杆检测提供了全新的无损检测方法。为评价钻杆表面体损伤提供数据。对于减少钻井事故、保障钻井生产安全有着非常重要的作用。

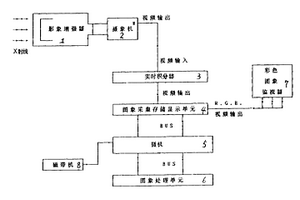

微机X射线实时图像处理检测系统 775

 0

一种用于无损检测的微机X射线实时图象处理检测系统,主要由实时积分器、图象采集存储显示单元、微机、图象处理单元以及外围设备组成。图象信号由实时积分器降低噪声,消除图象模糊后输出到图象采集存储显示单元,对实时图象取样量化、存储、变换,再由图象处理单元进行图象处理变换。该系统检测灵敏度可提高0.50%—1%,速度和效果与小型机相当,可广泛应用于无损探伤检测领域。

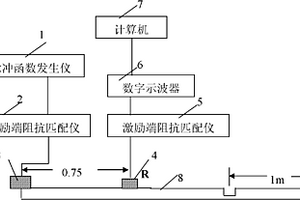

基于SH0波电力系统接地网导体的腐蚀检测装置 1045

 0

基于SH0波电力系统接地网导体的腐蚀检测装置,属于无损检测技术领域。脉冲函数发生仪通过激励端阻抗匹配仪后接入SH0波电磁声激励换能器激励出无频散,模态单一,方向性好,能量大的SH0波;在接地网导体长度方向中心轴线上放置SH0波电磁声激励换能器(3)和SH0波电磁声接收换能器(4),激励频率为传感器工作能量最大的频率,利用此中心频率下的产生的SH0波对接地网导体腐蚀进行无损检测。本实用新型解决了接地网导体腐蚀检测不太完善以及利用兰姆波检测金属构件实施不便利,兰姆波多模态、频散、边界效应明显易发生模态转换的缺点,此无损检测方法能长距离、快速、全面、在役无损检测,并推广到窄条金属结构腐蚀的无损检测。

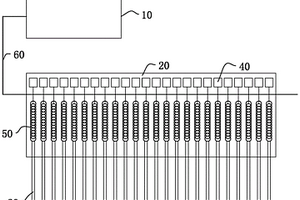

石质文物病害检测装置及系统 839

 0

本发明涉及一种石质文物病害检测装置及系统，旨在解决现有检测方法无法在秉持无损检测的前提下，解决石质文物病害检测过程中遇到的外观和作业面限制。该装置包括仪器主机、多个电极、承载体和位移测量装置，多个电极弹性连接在承载体上并排列设置成至少一排，并与仪器主机耦接，任意一个电极受轴向压力在承载体内沿电极的轴向弹性伸缩位移；位移测量装置分别与仪器主机和多个电极耦接，以用于采集任意一个电极的位移数据，从而能够对石质文物进行无损病害检测，打破了地球物理方法在石质文物无损检测方面难以实现的束缚，对检测对象的外观及作业面的选择更为自由，为石质文物检测增加了一种有效可行的无损手段，提高了检测效率。

金属材料疲劳早期损伤非线性超声在线检测方法 753

 0

金属材料疲劳早期损伤非线性超声在线检测方法属于无损检测领域。本发明步骤:根据被测试件的厚度确定激励信号参数并输入任意函数发生器生成单一音频信号;根据空载时的噪声信号幅值确定声发射仪门槛值;给被测试件进行疲劳加载,由声发射传感器连续实时检测声发射信号,放大后输入声发射仪,当声发射信号幅值超过声发射仪预设的门槛值,声发射仪判定振铃;如果声发射仪没有显示振铃或连续振铃次数没有超过经验值,则等时间间隔检测非线性超声信号;如果显示连续振铃次数超过了经验值,表明有疲劳裂纹萌生和发展,结束检测。本发明在非线性超声无损检测的基础上引入声发射技术在检测金属材料的早期疲劳损伤时不会出现误判;实现了连续在线检测。

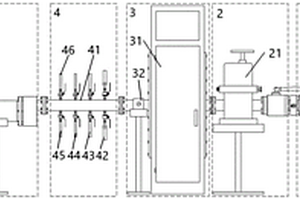

岩芯保压连续性检测和切割系统及方法 1153

 0

本发明涉及一种岩芯保压连续性检测和切割系统及方法，其特征在于，包括岩芯存储舱、岩芯切割器、非接触式无损检测系统、接触式检测系统、岩芯抓取转移系统；岩芯存储舱、岩芯切割器、非接触式无损检测系统、接触式检测系统和岩芯抓取转移系统构成一个保压的密闭体系；岩芯存储舱出口设置有阀门，岩芯存储舱的出口通过管道依次经岩芯切割器、非接触式无损检测系统和接触式检测系统连接岩芯抓取转移系统，岩芯切割器用于对岩芯样品进行切割，非接触式无损检测系统用于对岩芯样品进行非接触式无损检测，接触式检测系统用于对岩芯样品进行接触式检测，岩芯抓取转移系统用于抓取岩芯存储舱内的岩芯样品，本发明可广泛用于带压岩芯检测领域中。

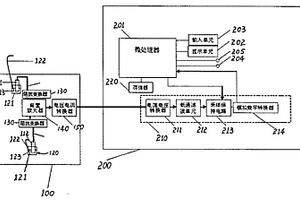

检测温室中植物电信号的方法及其专用设备 1160

 0

本发明公开了一种检测温室中植物电信号的方法及专用设备，包括有以下步骤：1)用非极化电极作为参考电极和测量电极；2)采用电极连接装置将步骤一所述的电极和待测的植物茎或叶进行无损连接；3)采用输入阻抗大于1012Ω阻抗变换器分别与电极的输出端连接，各阻抗变换器的信号输出端与一前置放大器连接，前置放大器输出的信号经一电压电流转换器转换成电流信号后传送给信号处理装置进行处理。本发明能在温室中长时间、无损地监测植物电信号的变化，对检测的微弱植物电信号信号处理以分离信号和噪声，在环境因子都改变时，能通过一定算法计算并给出导致植物电信号变化的主要因素，为使植物电信号检测从实验室研究转变服务于生产提供了前提条件。
