甘肃兰州有色金属矿山技术理论与应用

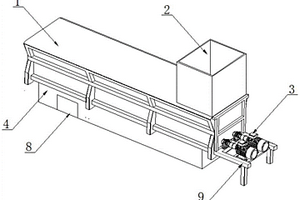

大型往复式给料机 770

 0

一种大型往复式给料机，属于对物料的中间流转、匀速给料，也适用于物料生产系统，及冶金矿山、建材、电力等行业给料设备技术领域，具体涉及一种主要由导料槽、支撑架、驱动装置（9）、托架（3）、曲柄连杆装置（8）和调节闸门（6）组成的大型往复式给料机，驱动装置（9）位于导料槽的一侧与曲柄连杆装置（8）连接，曲柄连杆装置（8）安装在支撑架上，调节闸门（6）位于导料槽的出料口处，结构简单，制造成本低，性能优越，使用寿命长，产量大而且其适应范围广泛；而且其适应性强，既可用于煤、焦等物料的给料，也适应水分大、粘性大的物料且不易堵塞；广泛用于矿山、碎石场、冶金、建材、化工、选矿、煤矿等行业的破碎、筛分生产线中。

用煤系高岭土生粉低压溶出法生产工业硫酸铝的工艺 669

 0

本发明公开了一种用煤系高岭土生粉低压溶出法生产工业硫酸铝的工艺;工艺流程如下:煤系高岭土破碎磨粉细度在150-200目,计量,加水配制55-65%的浓度(重量比)的浆液,进行反应;将矿浆与硫酸混合,每0.55KG矿浆加610KG硫酸,在温度140±2℃,压力0.33±0.02MPA条件下,反应4-5小时后排空泄压,加水稀释后送沉降槽加水加胶进行逆流增浓倒槽洗涤沉降分离,溶液送中和槽加酸中和达到PH=3-3.5盐基性后,再进行蒸发浓缩,辊筒结晶即成产品;其工艺流程合理可靠,生产成本低,溶出率高,防腐性能好,产品质量优,为铝盐系列产品的开发生产找到了后补资源。

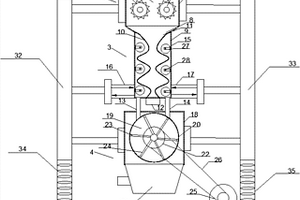

水泥、水泥制备系统及水泥制备工艺 1034

 0

本发明涉及水泥制备领域，更具体的说是一种水泥、水泥制备系统及水泥制备工艺。工艺包括以下步骤：S1：把石灰石、水、铁矿石、煤放入两个破碎辊之间初步破碎；S2：破碎后的原料落在筛箱上进行筛分，可以通过的原料从筛箱漏下，无法通过筛箱的原料从筛箱的左侧滑下；S3：从筛箱漏下的原料落至三角箱内收集，横移条上的多个拨动柱左右滑动，对三角箱的底部聚集的原料进行搅动；S4：无法通过筛箱的原料从筛箱的左侧滑下后落入半圆箱内收集，带动半圆箱向上移动，将破碎不充分的原料倒入破碎箱内再次破碎；S5：电热丝对原料进行加热，将加热后的原料使用研磨机研磨成粉。水泥组成：石灰石20份、铁矿石10份、煤5份、水1份。

轻集料砼保温板 652

 0

本发明涉及一种新型的轻集料砼保温板。其生产工艺是先将1－3mm颗粒矿渣0.16m3－0.19m3；3－5mm颗粒矿渣0.12m3－0.14m3；8－15mm颗粒矿渣0.30m3－0.33m3；1－3mm颗粒碎砖0.06m3－0, 08m3；3－5mm颗粒碎砖0.04m3－0.06m3；8－15mm颗粒碎砖0.14m3－0.16m3；分别洒水待用；然后再将0.65m3－0.75m3膨胀珍珠岩颗粒、30－50公斤一级粉煤灰和120－180公斤32.5普通硅酸盐水泥放入混合机拌匀，再加入4.0－7.0公斤有机硅憎水剂和水拌成半干状经滚动式混合机二次混拌，最后放入模具经压制而成。这种新型的保温板具有轻质、高强、保温绝热、防水耐火等到特点，实现了再生资源的综合利用，可广泛应用于各种建筑物地面、屋面、墙体。

改性沥青混合料 955

 0

本发明涉及一种改性沥青混合料，特别适用于高等级公路路面的可提高稳定性的改性沥青混合料。此沥青混合料是由1~6份的沥青混凝土改性剂、4~6份的沥青和85~95份的碎石矿料混合组成。其中沥青混凝土改性剂主要原材料为一种西北储量较丰富的天然晶质水合镁铝硅酸盐矿物，将其经过一系列物理及化学活化处理后得到。沥青是道路石油沥青。碎石矿料是由40~60%的粒径为4.75~16mm范围内的碎石、10~35%的粒径为0.075~4.75mm范围内的砂和2~8%的填料所组成的混合物。用这种改性沥青混合料铺装的高等级公路路面，在高温稳定性、低温稳定性及水稳定性等性能上均有较大提高，延长沥青路面面层的使用寿命，社会效益和经济效益显著。

凹凸棒土的提纯及超微粉体的制备工艺 843

 0

本发明涉及一种凹凸棒土的提纯及超微粉体的制备工艺,包括下述步骤:(1)将凹凸棒土的原矿经破碎为60-200目,(2)将破碎后原料进行分级至原料细度为约<10微米;(3)将分级后的料浆进行浓缩以控制料浆的浓度为10-20%;(4)将上述浓度的原料加入1800r/m的离心选矿机进行离心分离得到高纯超细凹凸棒土;本发明的生产工艺条件易于控制、设备简单,该工艺制备的高纯超细凹凸棒土的产品纯度高、质量稳定、细度细。

轻质高效生物滤料及其制备方法 1046

 0

本发明主要涉及一种适用于生物曝气滤池中的滤料及其滤料的生产方法。一种轻质高效生物滤料,包括有重量份为65%-80%的红土矿,重量份为10%-30%粉煤灰,其主要特点是还包括有重量份为5%-15%的造孔剂。其制备方法,取重量份为65%-80%的红土矿破碎至粉状,在130-170℃温度下烘干;取重量份为10%-30%的粉煤灰;取重量份为5%-15%的造孔剂粉碎,使含水量<3%后,混合均匀,加水混合团球,烘干后入窑煅烧,温度为1050-1250℃,出窑后自然冷却,经破碎,滚磨去棱角,筛分,使其粒度为3-8mm。本发明的优点是,具有大孔结构、表面粗糙、空隙率适中、真实的比表面积大等特点,各项性能都能满足作为生物曝气滤池滤料的的要求,是一种性能优良的生物曝气滤池滤料。

高效生物滤料及其制备方法 825

 0

本发明主要涉及一种适用于生物曝气滤池中的滤料及其滤料的制备方法。一种高效生物滤料,包括有重量份为70%-90%的红土矿,重量份为10%-30%粉煤灰。其主要特点是所述的滤料粒为破碎后的不规则形状的滤料,其粒径为3-8mm。其生产方法,取重量份为70%-90%的红土矿破碎至粉状,在130-170℃温度下烘干;取重量份为10%-30%的粉煤灰粉碎,使含水量<3%后,混合均匀,加水混合团球,烘干后入窑煅烧,温度为1050-1250℃,出窑后自然冷却,经破碎,滚磨去棱角,筛分,使其粒度为3-8mm。本发明的优点是,具有大孔结构、表面粗糙、空隙率适中、真实的比表面积大等特点,各项性能都能满足作为生物曝气滤池滤料的要求,是一种性能优良的生物曝气滤池滤料。

矿质钾宝肥配方及生产方法 1107

 0

本发明为一种矿质钾宝钾肥配方及其制备方法,涉及农业肥料领域,其特征在于将K2O≥20%、MgO≥1.5%、微量营养元素铁0.2-1.3%、锰0.8-1.3%、锌0.3-1.3%、铜0.2-1.3%、硼0.8-1.3%、钼0.2-1.3%两种或两种以上任意组合后≥2.5%和肥料填充物混合在一起,经粉碎、混匀后,分装即为产品。该产品具有改良土壤结构、增强土壤保水力、活化土壤养分、提高土壤肥力及治理盐碱地等功能。与同类产品相比,具有肥效好,制备工艺简单,原料易得,制备成本低廉的特点。

用于矿山地质灾害的生态环境治理装置 826

 0

一种用于矿山地质灾害的生态环境治理装置，包括车体、驾驶仓和轮胎，车体靠近驾驶仓的一侧固定连接有混合箱，车体底部内壁开设有破碎槽，混合箱顶部开设有固体入料口，混合箱靠近驾驶仓的一侧开设有入液口，本实用新型的有益效果：通过车体方便环境治理，代替人工，从而提高治理的效率，通过混合箱，提高了治理溶液的快速混合，进而提高效率。

地质探矿钻探钻头 1017

 0

本实用新型公开了一种地质探矿钻探钻头，包括主体、牙轮，所述主体上方中央设置有进水孔，所述进水孔底部设置有水眼，所述水眼内安装有喷嘴，所述主体上方外部设置有牙爪，所述主体下方设置有所述牙齿，所述牙齿内部设置有滚柱，所述滚柱旁边设置有密封套，所述滚柱外部链接有油孔，所述油孔上方设置有储油腔，所述储油腔内壁上设置有保护膜，所述储油腔上设置有压盖，所述储油腔与所述油孔连接处设置有单向膜，所述主体内部设置有温度感应器。有益效果在于：利用多个所述牙轮磨碎岩石，减少钻头损坏，提高了钻头的使用寿命。

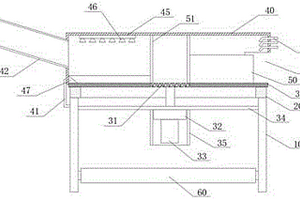

矿渣微粉与胶混合制备免烧砖的方法 945

 0

本发明提供了一种矿渣微粉与胶混合制备免烧砖的方法，原料粉碎；过筛：将粉碎后的原料放入筛选搅拌设备中，通过振动筛选得到的符合尺寸的原料颗粒；搅拌：将得到原料颗粒和其他原料在筛选搅拌设备中进行搅拌，充分融合后得到原料浆体；注模；压模；蒸养：将得到的砖坯送入蒸压釜进行蒸压，使硅酸盐制品进行水化反应，最后得到成品，即完成，该发明通过少量水泥的加入，保证了砖体的强度，通过振动筛机构控制原料颗粒尺寸，避免因为颗粒较大形成空腔较多，导致强度降低，通过搅拌机构的倾斜设置，并且对向旋转搅拌，加强了搅拌效率，减少了能源的消耗，降低了生产成本。

利用非金属矿物坡缕石制备高性能PAL材料的方法 745

 0

本发明具体公开了一种利用非金属矿物坡缕石制备高性能PAL材料的方法，其特征在于：该方法采用柔性粉碎原理与技术，和无药剂高速液流解聚分散、分提纯、富集工艺，及粉碎—超微化—提纯—干燥—分级流程。PAL材料的高性能的更深层次意义在于物质科学研究层面上，将在跨越生命物质和生命物质界限；为生命科学、材料科学和能源科学带来新的革命，提供支持。

凹凸棒基无机矿物土壤调理剂及其制备方法 949

 0

本发明属土壤肥料技术领域，具体涉及一种凹凸棒基无机矿物土壤调理剂及其制备方法，该土壤调理剂用于改良土壤。凹凸棒基无机矿物土壤调理剂是将凹凸棒原矿经破碎、筛分、清洗、烘干、制粒制得。凹凸棒具有比表面积大、孔隙率高的特点，其活性和吸附性能都得到了较大的提高，可吸附有机污染物及有毒有害重金属，降低土壤污染物的生物毒性及迁移性，减少重金属的生物可利用性。本发明不仅能够打破土壤板结、疏松土壤、提高土壤透气性、降低土壤容重，促进土壤微生物活性、增强土壤肥力渗透力，还能改良酸性土壤pH，保水抗旱，增强农作物抗菌能力，提高农作物产量。

地矿用勘探设备 671

 0

本实用新型涉及地矿勘探技术领域，且公开了一种地矿用勘探设备，可在地面上移动的底座和用于勘探打孔的钻杆，底座的上表面固定连接有起到支撑作用的支杆，支杆的顶端固定连接有顶板，底座上表面的一侧通过联轴器连接有可旋转的螺纹杆。该地矿用勘探设备，通过钻杆、螺纹杆、驱动组件、滑动架、驱动电机和卡杆的设置，驱动电机运转能带动钻杆快速旋转，同时驱动组件能带动螺纹杆旋转，在卡杆的卡接下能使滑动架沿螺纹杆上下移动，从而能使钻杆钻入地下，通过控制卡板在卡杆上的位置能便于使用人员调节钻杆钻入地下的深度，更便于取出不同深度的检测样本，驱动电机带动钻杆反向旋转能将钻孔内的碎物送出孔洞，有利于对下层取样。

利用油页岩半焦制备有机矿物肥的方法 657

 0

本发明公开了一种利用油页岩半焦制备有机矿物肥的方法，是将油页岩半焦破碎到80目以下，先经酸活化处理，压滤脱水后用双螺杆送入回转窑中，在氮气氛下煅烧处理，再经碱处理，然后与复合菌混合，在28℃～35℃下培养6h~24h，烘干造粒，得到产品。本发明通过酸处理半焦可形成植物可吸收的钙、钾、镁、锌等离子态，煅烧处理将小分子类有机质转化为生物炭，既活化了半焦中微孔和介孔结构，同时有效保留了含腐殖酸类的有机质，提高土壤腐殖质的含量；碱处理可活化矿物中硅元素；加入复合菌种易于农作物吸收，从而提高农作物品质。本发明既实现了油页岩半焦废渣的资源化利用，又可提高土壤的营养水平，具有较好的生态效益和经济效益。

黏土矿物杂化钴蓝颜料的制备方法 851

 0

本发明提供了一种黏土矿物杂化钴蓝颜料的制备方法，属于纳米杂化颜料的制备技术。该方法是将黏土矿物与铝源、钴源投入双螺杆挤出机挤出制得前驱体，然后经800~1200ºC高温晶化30~240 min后，粉碎制得黏土矿物杂化钴蓝颜料。采用双螺杆挤出机制备黏土矿物杂化钴蓝颜料，不仅解决了传统固相法间歇性生产、耗能大的技术难题，也避免了液相法产率低、废弃物多和步骤繁杂的缺陷。本发明所述方法能耗低、产率高、绿色清洁，生产成本低，适合工业化连续性生产。

以菱镁矿石和氢氧化钠为混合处理剂的TDI残渣水解方法 873

 0

本发明提供了一种以菱镁矿石和氢氧化钠为混合处理剂的TDI残渣水解方法，包括以下步骤：S1、将TDI的固体残渣粉碎；S2、以甘油为反应介质，将TDI残渣加入后加热溶解，得TDI残渣甘油混合液；S3、向TDI残渣甘油混合液中加入菱镁矿石和氢氧化钠溶液在常压下进行水解反应；S4、将反应产物离心分离或过滤进行固液分离，将所得液相盐析、萃取，最后将有机层减压蒸馏得TDA，称量计算其水解产率。相对于传统的在超临界状态下TDI残渣分解的条件，本发明中TDI残渣分解的反应在温和的条件下就可以完成，降低了对设备的损耗同时也提高了设备的安全性，同时该方法的处理剂成本低廉且易常见，水解收率也相对于传统的高，便于TDI残渣的处理。

新型纳米矿物保润涂料制备工艺 1027

 0

本发明属于造纸工业领域，具体涉及一种新型纳米矿物保润涂料制备工艺；包括以下步骤：第一步，制备机改性膨润土；第二步，配制交联剂和引发剂溶液；第三步，取质量分数为10%的单体溶液，在冰水浴下，用氢氧化钠调节至PH值1‑7，在磁力搅拌下依次向其中加入占单体质量分数为2%‑6%有机改性膨润土、0.35%—0.7%引发剂和0.1—0.2%交联剂，搅拌均匀后，置于60‑80℃温度下恒温搅拌10 min，静置至出现橡胶状弹性体，然后烘干，切碎，制备得到纳米矿物保润涂料；本发明制备工艺简单，所制备的保润涂料较普通涂料的吸水树脂用量小，吸水倍率高。

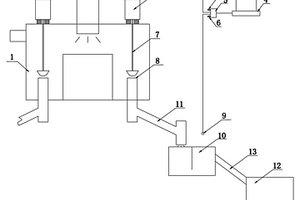

凹凸棒石粘土矿物的提纯装置 1075

 0

本实用新型公开了一种凹凸棒石粘土矿物的提纯装置，该装置包括破碎机、与所述破碎机的出料管连通的粉碎机、与所述粉碎机的出料管连通的研磨机、置于所述研磨机下方的过滤筛、置于所述过滤筛下方的蓄料桶、与所述蓄料桶的出料口连通的搅拌桶、与所述搅拌桶进料口连通的六偏磷酸钠定量投入装置、与所述搅拌桶进料口连通的定量加水装置、与所述搅拌桶出料口连通的马弗炉、以及与所述蓄料桶出料口连通的成品收集桶，所述马弗炉的出料口与粉碎机的进料口连通。经过本实用新型提纯后的凹凸棒石粘土的纯度非常高，达到95%以上，可以满足绝大多数应用需求。

水溶性凹凸基矿质有机肥的加工装置 988

 0

本实用新型公开了一种水溶性凹凸基矿质有机肥的加工装置，该装置包括第一破碎机、第二破碎机、与所述第一破碎机的出料管连通的第一粉碎机、与所述第一粉碎机的出料管连通的第一研磨机、与所述第二破碎机的出料管连通的第二粉碎机、与所述第二粉碎机的出料管连通的第二研磨机、置于所述第一研磨机和第二研磨机下方的过滤筛、置于所述过滤筛下方的搅拌桶、置于所述搅拌桶内的高速搅拌器、置于所述搅拌桶下方的马弗炉、以及置于所述马弗炉下方的成品收集桶。采用本实用新型自动化程度高、加工效果比较好，可以实现大规模生产。

黏土矿物基岩土质文物修复材料的制备方法 1056

 0

本发明公开了一种黏土矿物基岩土质文物修复材料的制备方法，是将黏土矿物粉体与石灰粉体采用半干法或湿法工艺混合均匀，制得凝胶状混合物，再将凝胶状混合物在80~100℃干燥10~12h后，于900~1200℃焙烧2~4h，粉碎，过200目筛，即得岩土质文物修复材料。经XRD半定量分析表明，本发明制备的岩土质文物修复材料的水硬组分含量在3~55%之间，兼具气硬性和水硬性的特征，可满足不同岩土质文物对强度和耐久性能的要求。本发明具有原料易得，产品稳定性好，价格低廉，可针对不同岩土质文物本体材料特征，采用不同黏土矿物进行组合调控，以满足不同岩土质文物的使用需求，实现“以石治石”的修复目标。

矿物聚合物灌浆材料及其用于加固石窟围岩裂隙的方法 1058

 0

本发明提供一种矿物聚合物灌浆材料及其用于加固石窟围岩裂隙的方法。矿物聚合物灌浆材料按重量份包括以下成分：磨细矿渣20~40份，偏高岭土30~40份，石英粉末1~3份、方解石粉末1~3份、高岭石粉末1~5份、碱激发剂1~35份。各原料自由水含量不高于3%。浆材配方参照水泥基灌浆材料相应标准搅拌均匀。本发明提供的方法实施后，石窟围岩裂隙及破碎岩体等得到有效加固，加固材料的性能接近于被加固岩石的物理力学状态。且加固材料与风化岩石的粘接效果好，粘度低，可灌性好，室温可固化，反应时放热量少，符合耐候性、耐冻融性、耐酸碱性等要求。加固后材料的色泽与文物本体相同，且施工方便，价格适宜。对石窟危岩裂隙封堵起到了积极有效的作用。

大型仪器设备包装的矿物干燥剂 1138

 0

本发明属于天然矿物资源利用的技术领域，具体一种大型仪器设备包装的矿物干燥剂。制备干燥剂的原料为凹凸棒石粘土，凹凸棒石粘土为易得的天然矿物资源和易得的无机盐类，不仅成本低廉，在尺寸、形状和结构构造上都与纳米碳管十分相似，棒晶直径仅十几至几十纳米，非常细腻，是天然纳米非金属矿物材料。而且具有很强的胶体性能、吸附性能、流变性能、催化性能，以及非常大的比表面积和一定的阳离子交换性能，因此广泛用作吸附剂、催化剂载体和抗菌剂载体等。制备干燥剂的工艺简单、技术要求低。本发明的干燥剂是一种天然吸附剂，通过选料处理、浸渍、烘烤和粉碎，可以有效提升吸水量，本发明的吸水量可达27%且不返潮，无毒副害作用。

矿区采石场生态修复方法 666

 0

本发明提供了一种矿区采石场生态修复方法，属于生态修复领域，该方法中，对采石场整平，并对废弃矿石进行粉碎，得到矿粉，并对所得矿粉利用含有硫酸的水溶液进行浸泡处理，得到预处理矿粉；在预处理矿粉中加水、成团剂后进行剪切处理，得到浆状体；在整平后的采石场依次铺设活性炭层、浆状体以及由煤矸石和粉煤灰组成的隔离层后，边喷水边进行压实；随后进行客土回填以及作物种植等操作。该方法为一种系统性，针对性地修复方法，多种举措同时并用，集重复利用、修复、弱化矿区毒性、丰富矿区营养、增加矿区物多样性等效果于一体，经过长期修复，进而将废弃的矿区转变为可用之地，而且还可避免所添加客土被侵蚀，保证所种植作物的正常生长。

天然黄钾铁矾矿物颜料的加工工艺 865

 0

本发明提供了一种天然黄钾铁矾矿物颜料的加工工艺，通过利用先进的选矿与提纯技术制备色度、粒径及其粒径分布稳定的天然黄钾铁矾矿物颜料。该加工工艺将采集的天然黄钾铁矾原矿依次经破碎—磨粉—湿法研磨—压滤—水洗—压滤—强力干燥步骤，装袋制得提纯的天然黄钾铁矾矿物颜料，提纯后颜料中黄钾铁矾含量不低于70%，粒径不低于200目。该工艺过程简便，产品回收率高，可以有效解决传统天然矿物质颜料制备过程耗时耗力、产品批次稳定性差的技术缺陷。得到的黄色天然矿物颜料粉末色正、质纯，可应用于壁画修复、寺院、唐卡、重彩画、没骨画、油画、仿古建筑、陶俑彩绘以及岩彩绘画颜料。

有色金属矿区土水界面污染流中重金属元素检测方法 939

 0

本发明公开了一种有色金属矿区土水界面污染流中重金属元素检测方法包括以下步骤：S1：样品采集，使用采集筒采集有色金属矿区土水界面污染流中的样品，采用随机取样的方式，对污染流中不同位置进行采样；S2：样品处理，将采集到的样品分别进行真空干燥，干燥后再粉碎、过筛，得到样品粉剂，再将样品粉剂加入聚四氟乙烯压力消解罐中，通过向罐中投入消解液进行消解处理，得到待测溶液。该种有色金属矿区土水界面污染流中重金属元素检测方法，通过采用原子吸收光谱仪检测，其检出限低，检测灵敏度和精确度高，操作简便，迅速的检测出污染的程度，为后续的治理维护提供帮助，具有重大的应用价值和社会效益。

凹凸棒石粘土尾矿压缩营养土的生产方法 768

 0

本发明公开了一种凹凸棒石粘土尾矿压缩营养土的生产方法，其技术方案的要点是，先将凹凸棒石粘土尾矿和污泥进行酸化处理，再将凹凸棒石粘土尾矿压缩营养土的配料进行搅拌、压缩、微波低温灭菌后包装为成品；凹凸棒石粘土尾矿压缩营养土由酸化后的凹凸棒石粘土尾矿、酸化后的污泥、速溶硅酸钠、硫酸亚铁、泥炭、花卉陶粒、高粘凹凸棒石粘土、沼液、粉碎后的植物纤维、膨胀蛭石和高吸水树脂等材料组成。凹凸棒石粘土尾矿压缩营养土中含有大量的氮、磷、钾、有机质和多种微量元素，能提供植物生长所必须的营养元素，减少病原菌和害虫对植物的危害，有利于植物的正常生长发育，保护生态环境，适用于生产不同配方的凹凸棒石粘土尾矿压缩营养土。

固相反应除铁转白杂色黏土矿物的方法 829

 0

本发明提供了一种固相反应除铁转白杂色黏土矿物的方法，固相反应除铁转白杂色黏土矿物的方法，是将天然产出的富铁黏土矿物粉末与酸、还原剂、络合剂混合后球磨处理1~6h后经对辊处理压成厚度为1~3 mm的薄片，再在80~160℃条件下反应4~12h，然后经充分洗涤、分离、干燥、粉碎处理，得到白色纳米硅酸盐产品。本发明采用了简单、绿色环保、高效的固相反应工艺，将自然界中储量丰富但品位较低、色泽较深的杂色黏土矿物除铁转白，转白后得到产品的综合性能显著提升，在抗生素、霉菌毒素吸附富集或脱除以及涂料、塑料或橡胶补强剂等领域应用前景广阔。

提纯挤压型凹凸棒矿物油品脱色剂 643

 0

本发明涉及脱色剂，具体涉及一种提纯挤压型凹凸棒矿物油品脱色剂，该脱色剂广泛应用于食用油脱色领域。本发明的提纯挤压型凹凸棒矿物油品脱色剂是将凹凸棒石黏土破碎、湿法提纯、挤压改性制得。凹凸棒石黏土经过湿法提纯，挤压改性，具有纯度高、比表面积大、孔隙率高的特点，其活性和吸附性能都得到了较大的提高，吸附脱色效果显著，食用油与提纯挤压型凹凸棒矿物油品脱色剂充分接触，将食用油充分脱色。经过多次试验测定，提纯挤压型凹凸棒矿物油品脱色剂的脱色率综合指标平均达到95%以上。
