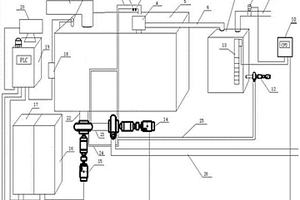

选矿尾砂输送系统及输送方法 784

 0

本发明提供了一种选矿尾砂输送系统及输送方法，矿浆池与渣浆泵主泵连通，渣浆泵主泵与渣浆泵副泵连通，渣浆泵副泵与尾砂矿浆输出管路连通，渣浆泵主泵的机械密封进水管与供水水泵的出水口连通，渣浆泵副泵的机械密封进水管与供水水泵的出水口连通，供水水泵与蓄水池连通，蓄水池与回水箱连通，回水箱与渣浆泵主泵的机械密封出水管连通，回水箱与渣浆泵副泵的机械密封出水管连通。该方案通过两个渣浆泵进行尾砂的输送，便于操作使用，并且通过回水管路把机械密封水输送到蓄水池进行循环利用；通过磁翻板液位计对蓄水池的水位进行监测并通过补水电磁阀在低水位时补水，采用本方案可实现对清水的循环利用，而且保障了渣浆泵的安全运行。

用于选矿的具有定量加料功能的高效型浮选设备 583

 0

本发明涉及一种用于选矿的具有定量加料功能的高效型浮选设备，包括主体、进料管、排泡管、排料管和操作板，还包括出泡装置和加料机构，所述加料机构包括加料盒、推板和移动组件，所述出泡装置包括轴承、连接管、鼓风机、出气管、驱动机构、连接盒和出泡机构，所述出泡机构包括动力组件、两个连杆和两个出泡组件，所述出泡组件包括若干喷气单元，所述喷气单元包括支撑轴、喷嘴和软管，该用于选矿的具有定量加料功能的高效型浮选设备通过出泡装置，扩大了出泡的范围，使得气泡与主体内的矿浆接触充分，提升了浮选效果，通过加料机构，实现了定量加料的功能。

从高浸渣选矿废水中回收锌的循环生产方法 595

 0

本发明公开了一种从高浸渣选矿废水中回收锌的循环生产方法，本发明利用P204萃取相对含锌溶液进行萃取，利用炼锌电解系统中的电解废液对P204萃取有机相反萃取，使P204萃取有机相中的锌进入电解废液，反萃液经过脱油后返回到湿法炼锌浸出系统。本发明对于企业来说通过技术创新，进一步提高企业的综合回收水平，回收的锌能方便的利用到现有的设施中，反萃液经过脱油后可直接返回到湿法炼锌浸出系统，工艺无污染，增加可回收锌量，有较好的经济效益。本发明工艺技术成熟，回收锌的效果较好，成本低廉，有机相循环利用，萃余液脱油后能再返回到浮选选矿系统调浆再利用，无废水排放。

用于选矿生产线的过滤装置 824

 0

本实用新型公开了一种用于选矿生产线的过滤装置，包括入料，所述入料口下端设有过滤仓，且过滤仓下端设有支撑底座所述仓门下端设有限位块，且仓门通过限位块与过滤仓呈倾斜支撑连接。该用于选矿生产线的过滤装置的入料口上设有旋转电机，且旋转电机下端设有连接杆，而连接杆上设有抹平刷，且抹平刷与过滤仓呈穿插连接，而且过滤仓下端设有滤板，且过滤仓、抹平刷和滤板呈等距叠加连接，并且抹平刷通过连接杆和旋转电机与滤板呈旋转扫动连接，而过滤仓另一侧设有仓门，且仓门通过转轴与过滤仓呈翻转活动连接，而且仓门下端设有限位块，且仓门通过限位块与过滤仓呈倾斜支撑连接，这样使得该装置方便进行多级过滤，效果更佳，使用更方便。

用于银铅精矿选矿用的筛分设备 876

 0

本实用新型公开了一种用于银铅精矿选矿用的筛分设备，涉及选矿用筛分设备技术领域包括：主体，所述主体的一侧下端固定连接有输料框；输料履带。本实用新型通过设置旋转板，旋转板在矿料的推动下翻转带动第二连接转块转动，第二连接转块通过联动履带带动第一连接转块转动，第一连接转块通过连接转盘带动振动转块转动，振动转块对第一过筛框、第二过筛框形成敲击使其振动，便于通过第一过筛框、第二过筛框对矿料进行快速筛分，筛分的矿料可通过输料履带进行分类运输，同时通过第一过筛框、第二过筛框筛分后的剩余的矿料通过主体的第二出料槽进行单独存放，便于对矿料进行快速筛分运输，通过以上多个零件配合可有效提高筛分设备的工作效率。

钨锡精矿选矿用无尘边墙式排风机 827

 0

本实用新型公开了一种钨锡精矿选矿用无尘边墙式排风机，包括传送带，所述排风机框架下端设有滑块，且滑块上设有滚珠，所述滑块外壁设有滑槽，且滑槽与挡板相连接，所述挡板通过滑块和滚珠在滑槽内与排风机框架呈滑动连接。该钨锡精矿选矿用无尘边墙式排风机的排风机框架内设有抽吸扇，且抽吸扇开口处与传送带呈倾斜位置分布，而排风机框架下端设有出料口，其出料口与排风机框架呈垂直位置分布，且出料口与抽吸扇连通连接，而且排风机框架下端设有滑块，且滑块上设有滚珠，并且滑块外壁设有滑槽，且滑槽与挡板相连接，而挡板通过滑块和滚珠在滑槽内与排风机框架呈滑动连接，这样使得该装置方便进行除尘，并且方便进行移动使用。

用于选矿的具有收集功能的高效型浮选设备 1045

 0

本发明涉及一种用于选矿的具有收集功能的高效型浮选设备，包括主体和浮选装置，所述搅拌机构包括驱动盒、升降杆、升降板、两个升降组件和两个搅拌组件，所述搅拌组件包括转轴和若干搅拌片，所述收集机构包括圆环、两个转动组件和四个收集组件，所述收集组件包括连杆和刮板，该用于选矿的具有收集功能的高效型浮选设备通过收集机构，可以及时将泡沫排出主体外，避免泡沫不及时排出，影响浮选效率，通过搅拌机构，使得气泡与矿浆接触充分，提高了浮选效果。

铅锌选矿用环保分级机 861

 0

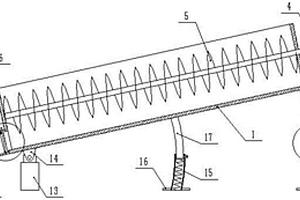

本实用新型公开了一种铅锌选矿用环保分级机，包括箱体，箱体的一端设有电机、皮带轮、减速装置，箱体内设有与其旋转连接的螺旋叶片，箱体的另一端设有溢流口，其特征在于：溢流口下端的箱体上设有通孔，箱体上固定有与通孔连通的进料管，进料管内设有挡环，挡环和通孔之间插入有密封的插板，进料管的下端设有收料箱，进料管内安装有水泵，箱体底部靠近溢流口的位置设有固定桩，固定桩与箱体之间通过转轴旋转连接，箱体底部分别固定有多个弧形杆，弧形杆的内弧面向转轴方向设置，不需要单独停机清理，节约时间，提高了分级机选矿的工作效率，降低成本，便于调整分级机的倾斜角度，配合分级机对不同的固体颗粒有更好的分级效果。

选矿用球磨机上料装置 909

 0

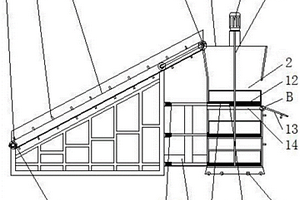

本实用新型公开了一种选矿用球磨机上料装置，包括倾斜设置的皮带输送机，皮带输送机的皮带面上间隔固定有多个阻拦板；皮带输送机两侧分别有溜槽，两个溜槽最低端分别连通有竖管，两个竖管顶端之间有Y形管，Y形管同侧的两端分别与的竖管顶端连通，Y形管另一侧的一端连接有落料管，落料管端部固定有负压风机，落料管底部有落料口，落料管内的落料口至负压风机之间设有倾斜的拦网；其还包括控制器，在与溜槽最低端连通的竖管内设有红外传感器，优点：上料时，阻拦板有效阻挡矿料滑料，并且皮带输送机两侧的溜槽可收集外撒碎渣，通过负压送回到皮带输送机进行回收，避免工作环境受污染，提升上料量，提高上料效率，减少对正常选矿的影响。

新型高效选矿用搅拌槽 702

 0

本实用新型公开了一种新型高效选矿用搅拌槽，包括搅拌槽，所述搅拌槽通过支撑架固定安装在底板上，所述搅拌槽内设有第一搅拌轴，所述第一搅拌轴顶端固定连接有连接轴，所述连接轴顶端穿出搅拌槽与搅拌电机输出端固定连接，所述搅拌电机固定安装在搅拌槽顶面，所述第一搅拌轴两侧固定分别固定有凸板。本实用新型第一搅拌轴和第二搅拌轴通过利用凸板、盲孔和凹槽的相互配合，同时再利用转动柱的转动，使得滑动柱可以在V型波浪凹槽内滑动，从而带动第二搅拌轴可以在搅拌槽内上下运动，使得搅拌叶片也可以上下运动，使得矿浆产生上下对流，搅拌更加充分且均匀，提高了选矿药物与矿浆充分反应，混合效率更好。

冲次可调偏心摇臂式选矿用摇床传动机构 948

 0

本实用新型公开了冲次可调偏心摇臂式选矿用摇床传动机构，其中，冲次可调偏心摇臂式选矿用摇床传动机构包括：箱体，所述箱体的上方设置有盖子，并且盖子通过紧固螺栓与箱体固定，所述箱体的前后内壁上转动连接有转轴，所述转轴的外壁上固定连有偏心轮，所述偏心轮上方设置有摇动臂，并且摇动臂与偏心轮贴合，所述摇动臂的左侧设置有第一肘板，所述摇动臂的右侧转动连接有第二肘板。通过使用转动摇臂控制床头连接杆往复移动，替换现有技术中的后轴在后轴座内移动，并且弹簧设置在箱体的外部，避免了后轴、后轴座和弹簧发生磨损的情况，并且结构简单，有利于维修维护。

无尘金属矿产选矿装置 741

 0

本实用新型公开了一种无尘金属矿产选矿装置，包括破碎机主体，所述破碎机主体的顶部设有进料口，所述进料口的顶部连接有伸缩管的下端，伸缩管的上端连接有进料管的下端，所述进料管的顶部设置有导料斗，导料斗下端的直径小于进料管的直径，且导料斗的下端环绕设置有向外壁方向延伸的弯折结构，所述弯折结构的下侧与进料管的内壁为固定连接，所述进料管的侧壁上穿设有喷水管。该无尘金属矿产选矿装置采用伸缩管、进料管和喷水管等结构设计，能够对破碎机主体的进料口严密遮挡，并全面的喷射水雾使灰尘降落，同时通过导料斗的结构，可让喷水管更加安全稳定运行，从而可让破碎加工过程无尘从进料口飘出，更加环保。

用于摇床中尾矿的联合选矿系统 823

 0

本公开涉及一种用于摇床中尾矿的联合选矿系统，包括：球磨机，用于研磨第一矿砂以得到第一矿浆；螺旋分级机，与所述球磨机连通已接收所述第一矿浆，所述螺旋分级机从所述第一矿浆分离出第二矿浆和第二矿砂，其中所述第二矿浆经溢流口排至所述螺旋分级机下游，第二矿砂经返砂口输回至所述球磨机进行再次研磨；螺旋溜槽，连通设置在所述溢流口下游，以分离出所述第二矿浆中的螺旋精矿和螺旋尾矿；摇床，连通设置在所述螺旋溜槽的下游，用于接收所述螺旋精矿并从中分选出摇床精矿。通过多次的研磨和分选保证了对摇床中尾矿中摇床精矿的回收率，提高了收益率，并且自动化的磨矿和选矿大大节省了劳动力，提高了工作效率。

铁矿选矿用浮选机泡沫刮除处理装置 665

 0

本实用新型公开了一种铁矿选矿用浮选机泡沫刮除处理装置，包括浮选机主体，所述浮选机主体前端设有转杆，所述转杆上下两端均设有刮板，所述刮板与转杆相邻的一端内部设有若干个第一螺纹孔，所述第一螺纹孔内部通过螺纹结构连接有螺柱，所述转杆的外部固定有若干个套筒，所述螺柱位于第一螺纹孔外部的一端均插设在套筒的内部，所述套筒内部设有推动块，所述螺柱位于套筒内部的一端通过轴承与推动块连接。该铁矿选矿用浮选机泡沫刮除处理装置能够根据泡沫的厚度调节刮板的延伸长度，提高浮选机清理泡沫的工作效率。

选矿用高效除尘设备 1037

 0

本实用新型涉及选矿技术领域，尤其为一种选矿用高效除尘设备，包括外壳，所述外壳左端面固定连接有出水管，所述出水管上下两侧固定连接有固定板，所述出水管内部滑动连接有活动板，所述固定板内部滑动连接有插杆，所述活动板下端面固定连接有转盘，所述转盘内部中间位置处固定连接有分隔板，所述分隔板上端面固定连接有滤板；本实用新型中,通过设置的转盘，能方便操作人员更换出水管的出水方式，只需将插杆取下，推动活动板旋转180度即可更换出水管的出水方式，而转盘内部设有孔径0.5mm和1.5mm的滤板，活动板在上方时为1.5mm的滤板，活动板在下方时为0.5mm的滤板，并且出水管内部设有限位块，能防止转盘脱离出水管的内部，非常实用。

钨锡精矿分离选矿用节能调浆槽 675

 0

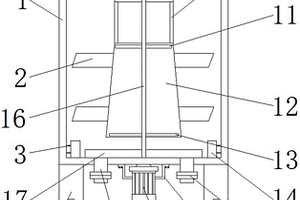

本实用新型公开了一种钨锡精矿分离选矿用节能调浆槽，包括机体，述机体的内部的设有汇集筒，而汇集筒的一侧固定安装有导流管，且汇集筒的底部装有支撑架，支撑架的另一端连接有循环导流筒，而循环导流筒的内腔设有第一叶轮，第一叶轮的下方设有第二叶轮，且第二叶轮的底部设有第三叶轮，而第三叶轮的两侧设有剪切挡板，剪切挡板的一侧固定安装有连接杆。该新型钨锡精矿分离选矿用节能调浆槽，通过多个叶轮组成的多级叶轮机构，配合循环导流筒、固定导叶以及剪切挡板构建的高效调浆设备能够在循环与剪切方面实现耦合，使得物料有效悬浮参与循环均质作用的同时，对其中的细粒、微细粒物料又能有足够的剪切作用。

矿石选矿用破碎装置 989

 0

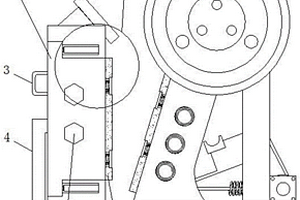

本实用新型公开了一种矿石选矿用破碎装置，包括颚式破碎机主体，所述颚式破碎机主体的壳体一侧设置有穿插孔，且穿插孔中穿插有相吻合的活动机座，并且活动机座和颚式破碎机主体的壳体内侧均设置有破碎板，所述颚式破碎机主体的穿插孔设置为横向“T”型结构，且横向“T”型穿插孔的半段孔壁上设置有相对称的安置槽。该矿石选矿用破碎装置设有活动机座，活动机座通过伸缩套杆作用于颚式破碎机主体的壳体与其购车定向活动结构，此结构能让颚式破碎机主体的“T”型通孔被灵活开启与封闭，让不同破碎板有一个合理的维修更换位置，提高了破碎板的维护和维修效率，让颚式破碎机主体的使用效果更好。

难选铅锌矿的选矿装置 751

 0

本实用新型公开了一种难选铅锌矿的选矿装置，包括选矿装置主体、顶盖、盖板、支杆、第一排出仓、第二排出仓和辅助连接装置，本实用新型通过在第二排出仓外侧下端设有辅助连接装置，辅助连接装置内部的固定环和连接环之间通过连接管进行连接，连接管为柔性可改变长度以及角度，方便连接环连接到不同接收口位置的接收设备上，适用性强，方便连接；而在连接环外侧设有支撑机构，支撑机构由手动驱动，驱动下使得底部的磁板伸出接触到接收位置两端进行吸附，方便对连接环进行稳定的支撑，而磁板顶部设有调节机构，可实现磁板的多角度调节，适用性更好，便于附着在不同角度位置。

选矿用搅拌式浮选机 648

 0

本实用新型公开了一种选矿用搅拌式浮选机，包括浮选机主体，所述浮选机主体内部设有搅拌装置，所述搅拌装置的中心筒上连接有吸气管，所述浮选机主体顶部的支架上可拆卸安装有支撑板，所述支撑板的一侧固定有U形槽框，所述U形槽框内设有封堵板，所述支撑板的内部设有通孔，所述支撑板的通孔内固定有螺纹套，所述螺纹套的内部通过螺纹结构连接有螺杆，所述螺杆的一端穿过螺纹套并通过连接块与封堵板的顶端固定连接。该选矿用搅拌式浮选机能够对吸气管顶端吸气口的开口大小进行调节控制空气的混入量，有利于提高矿物的回收，且该装置能够根据泡沫产生的厚度调节刮板的延伸长度，提高浮选机对矿浆上泡沫刮除的工作效率。

选矿设备清洗破碎装置 965

 0

本实用新型公开了一种选矿设备清洗破碎装置，包括主体，所述主体顶部设有进料口，且进料口与固定在主体内的清洗池进行贯通连接，所述清洗池内活动设有拨板，且拨板内设有制动电机，所述拨板底部对应弧形板，且弧形板一侧通过轴杆与主体进行活动连接，所述弧形板底部一侧通过连接件活动连接有液压杆，且液压杆末端与主体进行活动连接，液压杆与主体连接处设有液压机，且液压机一侧通过导管与液压杆构成制动连接。该选矿设备清洗破碎装置利用清洗池内设置的拨板，配合拨板内部制动电机运转，带动拨板对清洗池内上的矿石进行翻动，再通过主体一侧设置的进水管对清洗池内翻滚的矿石进行冲洗，从而达到破碎装置具有对矿石进行清洗的目的。

选矿用滚筒筛分装置 588

 0

本实用新型公开了一种选矿用滚筒筛分装置，包括滚筒筛分装置主体，所述滚筒筛分装置主体上设有滚筒筛，且滚筒筛上均匀套设有滚筒限位圈，并且滚筒限位圈侧面均安装有支撑架，所述滚筒筛分装置主体外设有防护罩，且滚筒筛分装置主体其中一端连接有上料斗，并且上料斗其中一端设有上料传送带，所述防护罩的两端均连接有固定板，且防护罩下端设有下料支撑斗，并且防护罩两侧分别连接有第一检修盖和第二检修盖。该选矿用滚筒筛分装置在滚筒筛的外部设置了防护罩，可以对滚筒筛内的筛分工作进行防尘保护，避免矿石破碎后产生的矿石粉末在筛分处理时四处飞扬，有效减少矿石粉末的浪费，让滚筒筛分装置高效的使用。

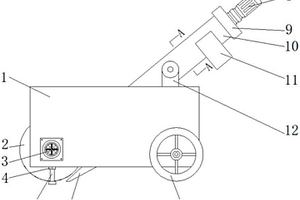

选矿用户外送料架 815

 0

本实用新型公开了一种选矿用户外送料架，包括移动底座，所述移动底座的外壁设有对称状的移动轮，且移动底座的下端开设有螺纹孔，并且移动底座下端螺纹孔内设有支撑螺纹杆，所述移动底座外壁设有第一传动电机，且移动底座上端设有送料管支撑架，并且移动底座一端为开口状，所述移动底座开口内转动设置有送料轮，且送料轮的外壁通过联轴器与第一传动电机的转轴相连接，所述送料管支撑架内侧转动设置有送料管，且送料管的一端设有减速机，并且减速机外部安装有第二传动电机。该选矿用户外送料架移动比较方便，方便该装置的设置工作，同时该装置设有导料结构，可以快速的将物料输送到皮带输送架上，增加上料的速度，提高生产的效率。

选矿用废渣脱水装置 922

 0

本实用新型公开了一种选矿用废渣脱水装置，包括外桶体，所述外桶体外部为圆柱形，且外桶体一端为开口状，并且外桶体内部设有对称状的过滤桶安装轴承，所述过滤桶安装轴承的内侧转动设置有过滤桶，所述外桶体的外壁设有减速机，且减速机的外侧设有第一驱动电机，并且减速机通过传动轴与过滤桶的外壁相连接，所述外桶体的下方设有导水外壳，且导水外壳的外壁设有第二驱动电机，并且第二驱动电机的转轴通过联轴器连接有物料挤压杆，所述物料挤压杆处于导水外壳内。该选矿用废渣脱水装置内部离心过滤结构，可以快速的将废渣中的水分离出来，同时该装置设有挤压结构，可以对废水中的悬浮物进行挤压分离，提高水与废渣的分离效果。

低品位短流程精矿提升选矿方法 940

 0

本发明涉及多金属矿物加工技术，具体涉及低品位矿物在短流程中实现精矿品位提升的一种选矿方法，具体为一种低品位短流程精矿提升选矿方法。本发明根据多金属矿石中部分矿物原矿品位较低的特性，矿物分选要达到精矿品位要求需要长时间富集和较长的精选流程的缺点，简化生产工艺，降低生产成本，只设置三次精选，不增设精选浮选设备，为延长回收矿物在精选区的富集时间，需最终精选浮选机增设回流阀门，使中矿底流及时返回上段精选形成循环，并结合消泡剂的使用，实现回收矿物在精选区的长时间富集，可大大减少精选次数，实现低品位矿物在较短流程内精矿品位的提升，达到提升精矿品位的目的。

球磨机碎钢球的回收装置及选矿设备 1049

 0

本公开涉及一种球磨机碎钢球的回收装置及选矿设备，所述回收装置包括接料结构(1)、电磁吸盘(2)和驱动机构，所述驱动机构用于驱动所述电磁吸盘(2)在吸附位置和释放位置之间切换，所述接料结构(1)具有开口朝上的接料槽(11)，所述接料槽(11)用于接收来自球磨机的物料，在所述吸附位置，所述电磁吸盘(2)位于所述接料槽(11)的上方并得电以吸附碎钢球(100)，在所述释放位置，所述电磁吸盘(2)失电以将所述碎钢球(100)释放至所述接料槽(11)外。该回收装置能够解决碎钢球影响选矿机的选矿富集及摇床的选别的技术问题。

辉钼矿与黄铁矿共生关系密切的难选钼矿的选矿工艺 613

 0

本发明公开了一种辉钼矿与黄铁矿共生关系密切的难选钼矿的选矿工艺，而提供一种能够提高钼的回收率，降低选矿成本的选矿工艺。矿石经二段一闭路破碎流程破碎得到破碎料，入磨粒度达-15mm；破碎料采用二段二闭路流程得到矿浆，磨矿细度为-200目占85％；矿浆经混合粗选、三次扫选得到合格尾矿；粗选精矿再磨，细度为-325目占85％，再经三次精选得到混合精矿；矿浆在混合粗选前进行加药；再磨后进行第一次精选前进行加药；在混合粗选后的第一次扫选后进行加药；再磨后进行第二次精选后进行加药；混合精矿进入分离浮选；分离浮选经一次粗选、三次扫选得到硫精矿；经三次精选得到钼精矿；进行分类浮选前进行加药。本发明工艺方法操作简单，成本降低。

选矿设备废水处理装置 993

 0

本实用新型公开了一种选矿设备废水处理装置，包括过滤筒，所述过滤筒的上方开设有进料斗，且进料斗的一侧安装有电机，电机靠近所述进料斗的一侧连接有转轴，所述进料斗的内部安装有粉碎辊，粉碎辊的两端设置有轴杆，且轴杆远离粉碎辊的一端与进料斗的内壁固定连接。该选矿设备废水处理装置，进料斗内设置有粉碎辊，通过电机带动主动轮的转动从而带动从动轮的转动，进一步使得粉碎辊的转动，从而对废水内夹杂的碎石块进行粉碎，防止碎石块堵塞对装置造成损坏，过滤筒内部设置有过滤层，活性炭能够吸附一些重金属，腐植酸能够吸附处理含Cr、Ni的废水，且海泡石对重金属废水有很好的吸附能力，处理后废水中重金属含量较低，从而排放时不污染环境。

从高镉含锌选矿尾矿水中提取锌并制备电锌的方法 620

 0

从高镉含锌选矿尾矿水中提取锌并制备电锌的方法，按以下步骤进行：（1）将高镉含锌选矿尾矿水过滤去除悬浮固体颗粒；（2）采用有机相对水相料液进行两级逆流萃取；（3）用硫酸溶液对两级萃取后的负载有机相进行两级逆流洗涤；（4）用废电解液对洗涤有机相进行反萃；（5）反萃液经静置、超声波处理、气浮处理和活性炭脱油处理后，控制含油量≤1mg/L，然后进入电积工序制成电锌。本发明的方法从源头上解决了反萃过程中石膏结晶的难题，有利于工艺的运行稳定；该工艺同时解决了高镉含锌废水的回用难题，对完善和推广选矿法处理铅银渣工艺也具有重要意义。

用于选矿厂尾矿库干滩降尘的系统 992

 0

本公开涉及一种用于选矿厂尾矿库干滩降尘的系统，该系统包括水过滤装置、泵、控制装置、喷头和布水管网；所述水过滤装置包括中空的壳体、过滤网以及上盖，所述壳体的顶部设置有顶部开口，且侧壁上设置有进水口和出水口，所述上盖盖合于所述壳体的顶部开口上，所述过滤网沿长度方向竖直地设置于所述壳体中，且从所述进水口向所述出水口的方向弯曲为弧形结构，所述过滤网上设置有沿竖直方向延伸的条形开口。本公开的系统可以清洁、高效地利用选矿厂尾矿库的库内回水，配合设置的布水装置对大面积干滩区域进行降尘处理，有效解决选矿厂干滩的扬尘问题。

铅锌矿选矿系统 628

 0

本实用新型公开了一种铅锌矿选矿系统，其包括第一破碎机、筛分机、第一料仓、一级球磨机、螺旋选矿机、水利旋流器、二级球磨机、第一搅拌机、铅浮选单元、锌浮选单元和尾矿处理单元。优点：矿石破碎后利用筛分机进行筛分，粒度大的物料利用第二破碎机进行再次破碎后进行重复筛分，直至满足粒度需求，进而对进入球磨机的矿石的粒度进行严格把控，减少球磨工段时长，降低球磨设备的磨损；且利用一级球磨机和螺旋选矿机对矿石进行磨粉，之后再利用水利旋流器和二级球磨机对大颗粒粉料进行二次磨粉，如此循环，可有效降低到达第一搅拌机的粉料的粒度，进而提高浸出效果，提高铅锌精矿的产出率。
