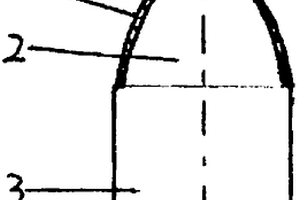

牙轮钻头用复合齿 978

 0

本实用新型涉及一种牙轮钻头使用的复合齿。背景技术:牙轮钻头广泛应用于油田、矿山和工程钻探工业,现有的牙轮钻头的切削齿和保径齿是用硬质合金材料制成,在实际应用中,由于硬质合金的硬度不够高,复合齿的使用寿命较短,影响了施工效率。发明内容:本实用新型的目的就是针对现有技术存在的上述技术问题,提供一种硬度更高的牙轮钻头用的复合齿。其技术方案是在现有复合齿的硬质合金齿头外表层沉积一层金刚石涂层。本实用新型的复合齿由于金刚石涂层的极高耐磨性,同时又具有硬质合金的良好性能,其使用寿命大大高于硬质合金复合齿,从而提高了施工效率,节约了施工成本,是现有复合齿的替代产品。

无线套管开窗液力一体侧钻系统 751

 0

本实用新型涉及一种无线套管开窗液力一体侧钻系统，属于钻井的设备技术领域。本实用新型从上到下依次包括定向定位装置、弧面导斜体、投球装置和座封工具，定向定位装置包括定向开窗铣锥、限位套、无线随钻MWD和定位销钉，定向定位装置与弧面导斜体的尖端之间通过自锁套相连；定向定位装置、自锁套和弧面导斜体内还设置有滑动插管，滑动插管插入自锁套内并插入弧面导斜体，滑动插管贯通定向定位装置、弧面导斜体、投球装置和座封工具内部的流道。本实用新型下井一次完成正、反循环、工具定向、自动投球、蹩压、坐封及套管开窗工具与技术，工作效率高。本实用新型可广泛适用于石油天然气及煤矿钻探的套管定向开窗侧钻钻井作业。

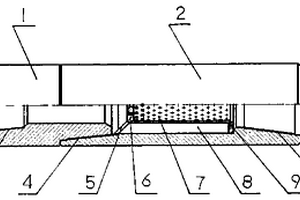

井下钻柱过滤装置 947

 0

一种用于石油、天然气、地矿、水井钻探施工的钻井液井下钻柱过滤装置,它是由上接头、主体接头、工具扣、定位扶正爪、测斜仪座、滤管、存储腔、滤管座组成。使用时,只要将钻铤与装置上部丝扣连接,将钻头或动力钻具与装置下部丝扣连接,即形成了具有净化功能的钻井管柱结构。当钻井施工作业时,有害固体物随钻井液通过钻杆、钻铤进入过滤装置的存储腔后,液体经滤管过滤净化,清洁的钻井液通过滤管后,继续下行直接驱动动力钻具,然后到达钻头实施水力喷射钻井。而被过滤清除的固体物存留在装置存储腔内,待起钻后人工进行清除,然后重新安装继续下井使用。

水基钻井液用封堵泥页岩地层微裂缝的微乳液 759

 0

本发明涉及一种油田勘探开发化学材料领域中的水基钻井液用封堵泥页岩地层微裂缝的微乳液，按重量百分计，其组成为：矿物油35~55%；表面活性剂4~8%；助表面活性剂4~15%；盐1~2%；纳米稳定剂5~10%；纳米分散剂5~10%；消泡剂0.3~0.5%；水相，余量。本发明所述的微乳液，可无限稀释，且粒径小，性能稳定，可长时间放置而不变质、不分层，在钻井现场可直接作为钻井液处理剂添加到钻井液中，对钻井液性能没有不良影响，可有效降低钻井液滤失量，封堵效果好，且具有良好的润滑性能。

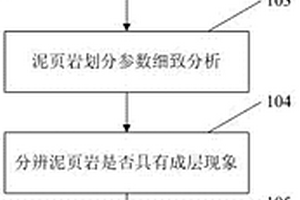

陆相湖盆泥页岩细粒沉积类型的划分方法 921

 0

本发明提供一种陆相湖盆泥页岩细粒沉积类型的划分方法，该陆相湖盆泥页岩细粒沉积类型的划分方法包括：步骤1，求取泥页岩含油性，并根据含油性结果进行分级；步骤2，确定泥页岩划分参数；步骤3，对泥页岩划分参数进行分析，明确划分参数分级定名标准；步骤4，分辨泥页岩是否具有成层现象；步骤5，进行矿物结构，细粒沉积类型的定名；步骤6，建立不同细粒沉积类型的识别标识。该陆相湖盆泥页岩细粒沉积类型的划分方法具有“易于识别、操作简单、实用性强、便于推广”的特点，实现了陆相湖盆泥页岩细粒沉积类型的精细划分，为研究人员进行泥页岩地层精细研究以及非常规页岩油气勘探提供了有效保障。

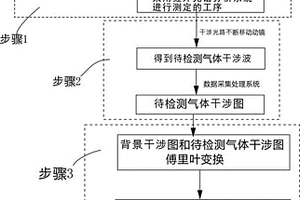

充油电气设备诊断的方法 993

 0

一种充油电气设备诊断的方法，包括如下步骤：步骤1）对从运行中的充油电气设备提取的绝缘油采用红外光谱分析系统进行测定的工序；步骤2）待测气体置于迈克尔逊干涉光路中，移动动镜时探测器上将得到强度不断变化的干涉波；得到待检测气体干涉图；步骤3）背景干涉图和待检测气体干涉图经傅里叶变换；得到背景单光谱和待检测气体单光谱，从而得到待检测气体透射光谱；步骤4）依据步骤3）中的结果得到背景单光谱和待检测气体单光谱的比值关系。本发明通过对运行中的充油电气设备进行分析，对在运转开始时刻矿物油所包含的作为原因物质的各种气体的浓度进行估计，从而能对将来在该充油电气设备中的故障原因进行分析和排查。

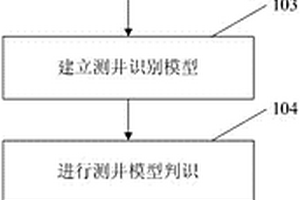

泥页岩细粒沉积岩相研究方法 1112

 0

本发明提供一种泥页岩细粒沉积岩相研究方法，该泥页岩细粒沉积岩相研究方法包括：步骤1，确定采用岩石组分‑构造‑有机质含量三要素相结合的泥页岩细粒沉积岩相划分方案；步骤2，建立矿物组分、有机质、构造测井识别模型；步骤3，根据步骤2建立的测井判识模型，对研究区单井分段泥页岩岩相类型进行测井模型判识；步骤4，对测井模型所识别的泥页岩岩相类型进行约束和修正；步骤5，进行全区泥页岩细粒沉积岩相识别及分布规律研究。该泥页岩细粒沉积岩相研究方法提高了泥页岩细粒沉积岩相预测的精度，为陆相断陷湖盆页岩油气勘探与开发奠定了坚实的基础理论依据。

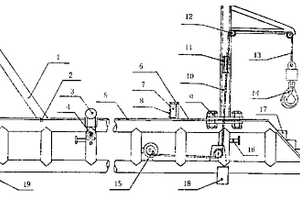

组合式钻具管架台 1146

 0

组合式钻具管架台属一种机械产品,适用于工矿企业在野外作业露天使用,尤其适合于石油钻探行业的必备装置。解决钻具器材等不被泥土腐蚀和雨水浸淹,提高工效。主要由管架、绞车装置、大门坡道和钻具跑道等组合成。大门坡道通过稳定销与钻具跑道连接,钻具跑道前端安装有钻具挡杠与挡杠升降锁销,管架与钻具跑道组合,并与钻具阻挂器、档杠连接,在管架钻具跑道的另一端安装绞车装置。使用本实用新型就可保证钻探工具、器材不被腐蚀和雨水的淹浸,又减轻工人的劳动强度,消除了事故隐患、确保人身安全、提高了效益。

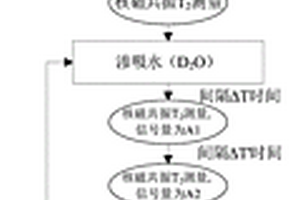

页岩含油饱和度评价模型、评价方法、应用 976

 0

本发明涉及于石油勘探技术领域，具体公开了一种页岩含油饱和度评价模型、评价方法、应用。本发明提供的页岩含油饱和度评价模型通过将处于成熟阶段的页岩样品进行洗油、低温烘干，随后抽真空加压饱和油并老化，随即开展渗吸水实验，并对不同状态样品进行核磁共振检测，依据样品核磁信号量来反演孔喉中原油的含量，进而得到样品的含油饱和度以及油、水的赋存孔径，解决了现有方法在测试过程中易受到不利因素影响，导致评价结果不准确，以及在页岩含油饱和度测试上方法受限等问题。而本次提供的评价方法可操作性好，基本不受泥页岩裂缝、黏土矿物以及样品规格的影响，在实际的页岩油勘探开发过程中具有广阔的应用前景。

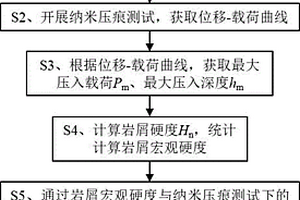

基于岩屑纳米压痕的岩石可钻性评价方法 843

 0

本发明属于石油勘探开发技术领域，涉及一种基于岩屑纳米压痕的岩石可钻性评价方法，包括以下步骤：对岩屑样品开展纳米压痕测试，采集压头的位移载荷曲线，计算纳米压痕测试的微观硬度；并根据微观硬度的统计分布特征推算岩屑矿物组成，将岩屑纳米压痕测试的微观硬度转化为宏观压入硬度；根据岩石宏观压入硬度与岩石可钻性级值的关联性，建立以岩屑纳米压痕测试的微观硬度表征的岩石可钻性级值。在井下岩石样品数量少、成本高的条件下，本发明突破了常规测试对样品尺寸与形状的限制，解决了油气钻探领域深层岩石力学参数测试难题，是常规测试方法的有力补充，为钻头优选、提高钻速提供基础支撑。

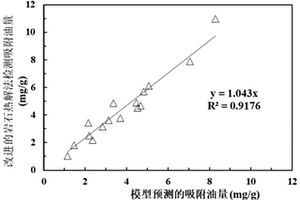

泥页岩吸附油量评价模型、方法及应用 1131

 0

本发明涉及页岩油定量评价领域，具体公开了一种泥页岩吸附油量评价模型、方法及应用。本发明提供的泥页岩吸附油量评价模型可以用于对不同演化阶段页岩油吸附量进行评价，通过综合有机质吸附和无机矿物吸附，根据不同成熟度干酪根的吸附油实验确定有机质吸附量随成熟度演化关系，并结合改进的岩石热解实验测定的总吸附量厘定无机矿物吸附油量及含有吸附油的粘土孔的表面积所占的比率；建立不同演化阶段泥页岩总吸附量评价技术，解决了现有吸附模型存在不适用于对不同演化特征的页岩油吸附油量进行评价的问题。提供的评价方法可操作性好，在实际的页岩油的勘探开发过程中具有广阔的应用前景。

自然伽马能谱测井仪 704

 0

本发明涉及一种石油测井仪,利用它可以在井眼内对天然存在的放射性马射线能量谱进行测量。其技术方案包括:包括探头部分、机械结构部分和电路部分,其中机械结构部分主要包括上接头、外壳、电源骨架、电路骨架、刻度线和下接头组成。电路部分主要包括电源板、主控板和PHA板,电源板安装在铝合金骨架上。探头部分的主要组件包括一个碘化铯晶体、一个光耦合片和一个光电倍增管,光电倍增管的管脚上焊接有分压电阻和相应的滤波电容,所行组件被封装在一个铝金属筒内,探头上端有三根引出线,分别为高压供电线、信号输出线和接地线。主控板和PHA板的电路组成为能谱前放电路、能谱通讯接口、能谱测量与控制电路、脉冲幅度分析电路、M5数据遥传控制电路。该仪器通过对地层中伽马射线能量谱的分析,可以测量地层中钾、铀系、钍系3类放射性核素的含量,从而可以帮助地球物理学家:识别钾蒸发岩、确定粘土含量、识别粘土矿物、研究沉积环境、进行井间对比。

微波谐振法生产油井产液剖面测井仪 896

 0

本实用新型提供了一种微波谐振法生产油井产液剖面测井仪,它是利用电磁谐振状态的变化实现输出电压随含水率的变化而变化,来测量原油中的含水率,它由集流管、流量计、含水率传感器、数据处理电路等组成,其特征是含水率传感器由探头和传感电路总成构成,探头为一细长的内导体外裹绝缘套与外导体组成含水率传感器的谐振电路,其谐振频率由其内部环形空间的油水比率决定,探头与连接套筒相连并用O型圈密封,其根部装有电磁屏蔽罩。传感电路总成由振荡电路和检波电路等构成。探头与传感电路总成之间用插针连接。本实用新型所研制的高精度含水率传感器,较好地解决了水的矿化度对测量结果的影响,对油包水型和水包油型的原油都能适用。

细粒沉积岩生物石英的定量表征方法 825

 0

本申请提供一种细粒沉积岩生物石英的定量表征方法，属于页岩油气勘探开发领域。该细粒沉积岩生物石英的定量表征方法，包括：以岩层中的硅元素总量排除长石和粘土矿物中所含的硅元素后的余量表征石英中的硅元素总含量。该定量表征方法结合地球化学以硅含量的表征计算生物成因的石英，通过石英总硅含量去除生物成因以外的石英含硅量确定生物石英的含硅量进行定量表征。石英总硅含量得到表征研究发现长石和粘土矿物对硅含量影响较大，以实测的总硅含量排出长石和粘土矿物的含硅量得到较为准确的石英总硅含量，从而得到较为准确的生物石英的定量表征结果。

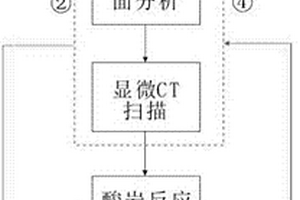

砂岩酸岩反应效果可视化定量评价方法 1114

 0

本发明公开了一种砂岩酸岩反应可视化定量评价方法，包括：砂岩的岩心柱样磨平；对其磨平面进行电子探针面分析、显微CT首层成像、显微CT三维成像,获取其孔隙和敏感性矿物的三维图像，计算其的孔隙度和敏感性矿物体积含量；对其进行酸岩反应模拟实验；再次进行电子探针面分析、显微CT首层成像、显微CT三维成像，获取其孔隙和敏感性矿物的三维图像，计算其反应后的孔隙度和敏感性矿物体积含量并与反应前进行对比。本发明不仅能获取酸岩反应前后孔隙和敏感性矿物的变化量，还能展示孔隙和敏感性矿物的三维空间分布形态，可视化定量评价酸岩反应作用效果，为试油试采及科学合理高效开发致密砂岩油层提技术支撑。

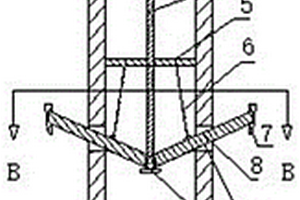

适用于气体钻井的电子测斜仪器投测保护装置 828

 0

本实用新型涉及石油天然气钻井、地质勘探以及矿山钻探技术领域中的一种适用于气体钻井的电子测斜仪器投测保护装置，包括螺旋桨、上支架、外筒体、主拉杆、下支架、斜拉杆、巴掌、支撑杆、滑道通孔、盖帽、进气孔、打捞矛、阻流环。外筒体为圆筒状结构，下端是接头，中下部是进气孔，装有阻流环，内部安装具有制动功能的机构。主拉杆的上端是螺旋桨和打捞矛，中间斜拉杆固定在下支架和支撑杆之间，支撑杆一端装有巴掌，另一端在盖帽处铰接，支撑杆通过滑道通孔伸出外筒体，能够大大减小测量仪器的自由下落速度，为实现气体钻井测量仪器的自由投测和井眼轨迹连续测量提供保障，同时简化了气体钻井的测斜工艺流程、操作方便，便于现场推广应用。

减振旋转切削齿 901

 0

本发明涉及石油天然气钻井、地质勘探、矿山钻探领域、煤层气开发领域的钻头切削齿，尤其是一种减振旋转切削齿。减振旋转切削齿主要由聚晶金刚石层、支架、基座、定位槽、定位球、弹簧装置组成。聚晶金刚石层焊接在支架的上面，支架的外表面加工定位槽，定位球安装在基座上，并与定位槽形成配合，弹簧装置安装在支架与基座之间。减振旋转切削齿安装在钻头的肩部位置，随着钻头旋转破岩，当切削齿发生振动时，齿柱与基座之间的弹簧装置被压缩蓄能，减低振动损伤，当振动减小切削齿复位时，切削齿自转一定角度，使切削齿能够均匀磨损。减振旋转切削齿既有利于提高破岩效率，延长钻头寿命，结构简单、制造工艺成熟，成本低廉、安全可靠的特点。

套管柱下入防阻卡装置 924

 0

套管柱下入防阻卡装置主要涉及石油天然气钻井、地质勘探、矿山钻探、煤层气开发等行业领域。套管柱下入防阻卡装置安装在套管柱最下端，当套管柱在下入过程中遇阻遇卡时，套管柱下入防阻卡装置能够驱动导向器旋转破碎阻卡处的岩石，并修整井壁，从而确保套管柱的顺利下入。套管柱下入防阻卡装置既具有常规引鞋的功能，又具有防止套管柱下入过程中遇阻遇卡的特点，能够进一步提高套管柱下入的安全可靠性。同时，还具有结构简单、操作方便、便于安装、安全可靠的优点，便于批量制造和大范围推广应用。

PDC钻头粘滑振动减震器 1116

 0

一种PDC钻头粘滑振动减震器,主要涉及石油天然气钻井、地质勘探、矿山钻探等行业领域,安装在PDC钻头与钻具组合之间。当PDC钻头在井底未发生粘滑振动时,PDC钻头粘滑振动减震器能传递井口驱动扭矩和钻压,实现常规工况条件下的旋转破岩操作;当PDC钻头在井底发生粘滑振动时,PDC钻头粘滑振动减震器能够瞬间将PDC钻头提离井底,大幅减小作用在PDC钻头上的破岩扭矩,减弱粘滑振动对钻头的冲击,然后再将PDC钻头下放到井底进行正常破岩钻进。PDC钻头粘滑振动减震器不仅能够减弱粘滑振动对PDC钻头的破坏,稳定井口驱动扭矩、减小能量损失、提高钻井效率,而且还具有结构简单、操作方便、便于安装、安全可靠的优点。

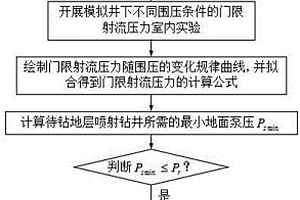

适用于喷射钻井水力参数设计的实验方法 1129

 0

本发明涉及石油天然气钻井、地质勘探以及矿山钻探技术领域，特别涉及一种适用于喷射钻井水力参数设计的实验方法。包括：获取待钻地层喷射钻井基本参数；用岩石开展模拟井下不同围压条件的门限射流压力室内实验；绘制门限射流压力随围压的变化规律曲线并拟合，获取任一围压下待钻地层发生射流破坏时的门限射流压力计算公式；计算不同井深时待钻地层开展喷射钻井所需的最小地面泵压大小；比较待钻地层开展喷射钻井所需的最小地面泵压与钻井泵额定泵压，对待钻地层是否适合喷射钻井进行判断；开展现有机泵条件下喷射钻井的水力参数设计。为喷射钻井的设计与施工提供指导。

基于成因分析的湖相泥页岩岩相测井识别方法 1138

 0

本发明提供一种基于成因分析的湖相泥页岩岩相测井识别方法，该基于成因分析的湖相泥页岩岩相测井识别方法包括：步骤1，从研究对象的实际地质资料出发，进行泥页岩岩相类型分析；步骤2，从主要矿物成因和产状分析、典型井测井曲线形态出发，分析不同成因类型的矿物对测井曲线的影响；步骤3，参照岩相测井识别模式，建立适应研究对象的测井识别模式图版；步骤4，将需要识别岩相井的测井曲线资料与识别模式分段对比，进行岩相逐一识别。该基于成因分析的湖相泥页岩岩相测井识别方法操作简便、可在油田勘探研究中广泛应用，为陆相湖盆页岩油气的勘探提供了新的研究思路和技术手段。

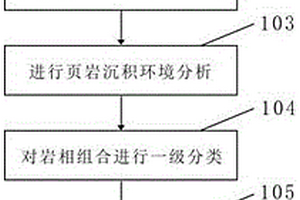

针对陆相页岩岩相组合的分级划分方法 983

 0

本发明提供一种针对陆相页岩岩相组合的分级划分方法，包括：通过页岩岩心录井分析和岩心观察描述，初步明确页岩层系基本的岩石岩相类型；进行样品的选取，完成矿物成分、主量微量元素分析这些测试；根据矿物含量和元素，提取古环境信息并对页岩沉积环境进行分析；对相似沉积环境的页岩进行岩相组合分类，并进行一级岩相组合划分；确定不同岩相的脆性矿物含量特征，结合测井响应特征，对岩相组合进行二级划分；在岩相类型和特征明确的基础上，综合一级和二级分类划分进行页岩岩相组合分类。该针对陆相页岩岩相组合的分级划分方法既满足页岩油地质评价，又能满足钻探工程实践要求，可操作性强，同时为页岩油勘探开发目的层组的确定提供方案。

堵漏增强剂 1145

 0

一种堵漏增强剂，其组份及含量，含量为重量份：尿醛树脂2-8；酚醛树脂1-5；矿渣8-15；硫酸钙1-5；氧化铝5-8氯化钙?3-6；碳酸钙10-20；二氧化硅?10-20；聚阴离子纤维素PAC-LV?0.1-0.4；羧甲基纤维素钠CMC-LV?0.1-0.4。将上述物质按其组份及含量，在30℃-50℃常压下，常规配制方法依次加入反应釜中搅拌混和6-8h，然后加入捏合机中，混合搅拌均匀，待其干燥，粉碎成粒径为0.01mm–0.5mm的粉状制品。本发明具有显著的堵漏增强效果、耐温、稳定性、凝结性好、封堵结构能力强、配伍性能好、稠化不凝固、增强时间可把握、使用范围广、施工安全、无毒无污染，广泛在石油、地质钻探工艺中应用，特别适合大裂缝、大溶洞、地下河、严重亏空地层以及破碎地层的堵漏施工。

高密度固结型堵漏剂 1025

 0

一种高密度固结型堵漏剂，其组成及含量为重量份：碳酸钙10-20；氢氧化钙10-20；氧化铝2-6；油井水泥6-10；铁矿粉40-60；重晶石40-60；磺化单宁SMT3-6；固体聚合醇润滑剂1-5；丙烯酰胺与丙烯酸钠共聚物　80A-51????0.2-1；聚丙烯酰胺钾盐K-PAM?0.2-1；生物聚合物XC?0.1-0.4。配制方法：上述物质按其组份及含量依次加入反应釜中，在常压、50-65℃条件下搅拌混和5-6小时，然后加入干燥器中，待其干燥后，粉碎成0.01-0.3mm的固体粉末制品。本发明能加重到很高的密度，具有很好的流动性，具有一定的凝固性，封堵能力强，无毒无污染，原料来源广泛，工艺科学简单、施工安全，广泛在石油、地质钻探工艺中应用，特别适应在高压漏失地层中应用。

多级三分量检波器装置 981

 0

本发明涉及一种多级三分量检波器装置,其设有若干个检波器单元和推送杆,每个检波器单元设有一筒状主体,三分量检波器安装在筒状主体内,检波器单元之间通过钢丝绳连接,所说检波器单元筒状主体外侧设有一弹性支撑臂,依靠弹性支撑臂弹力实现与井壁的贴壁耦合,推送杆由若干节连接杆组合联接而成,每节连接杆上设有一叉槽,叉槽与安装在弹性支撑臂上的支臂销轴配合,实现向下定向推送检波器单元。本发明构造紧凑、连接方便可靠,操作、使用简便,具有直径尺寸小,小孔径适应性强,连接拆卸方便的特点,并且可定向施工和接收,大大降低了勘测成本。适用于石油地震勘探、地矿地质以及建筑工程等的测井检波。

多级定向测井检波器装置 800

 0

本发明涉及一种多级定向测井检波器装置,其设有若干个测井检波器单元,每个测井检波器单元包括有筒状主体、安装在筒状主体上的三分量检波器和井壁推靠装置,所说测井检波器单元两端连接固定吸震隔离单元,吸震隔离单元之间设有级间硬连接杆组件,若干个测井检波器单元、吸震隔离单元、级间硬连接杆组件串联,组成多级定向测井检波器装置,在一口井中实现检波器多位置点同时接收。施工过程中可以根据具体的施工需求来加减组装的级数。本发明构造简单、合理,连接拆卸方便,各级控制灵活、推靠位置准确,并且可定向施工和接收,具有良好的级间吸震隔离功能,适用于石油地震勘探、地矿地质以及建筑工程等的测井检波。

岩石矿物组分含量定量计算方法 841

 0

本发明提供一种岩石矿物组分含量定量计算方法，该岩石矿物组分含量定量计算方法包括：步骤1，针对目的层段的岩心进行岩石特征分析，确定目的层段岩石样品主要矿物类型及含量；步骤2，利用已测样品点中矿物及组分含量计算各矿物或组分不同的测井参数值；步骤3，在不同矿物或组分含量内罗列解释点所有可能的岩石矿物及组分含量组合；步骤4，利用多元一次方程组条件，在误差范围内，逐步筛选符合条件的矿物及组分含量组合。该岩石矿物组分含量定量计算方法适用于油气勘探中具备测井资料层段的各类岩石矿物成分及含量的定量预测。

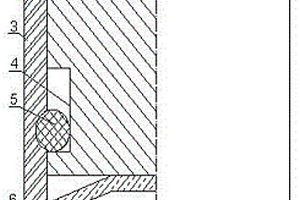

电容传感器非均匀探头 967

 0

本发明提供了一种电容传感器非均匀探头,用于原油含水率的测量及其他需要测湿的场合,它能消除地层水矿化度对输出信号的影响。其技术关键是利用不同的介质厚度来调整介质层中的电位降落,使介质层表面不再等电位,而是沿轴向有一定的电位差。这一目的是通过将介质套设计成凸台形,即一端较薄,中间较厚来实现。介质套的结构参数是这样确定的:薄层的直径b∶厚层的直径a=8∶9,薄层的长度c∶厚层的长度h=3∶5,电极顶端介质层厚度d∶介质套总长度e=1∶10。

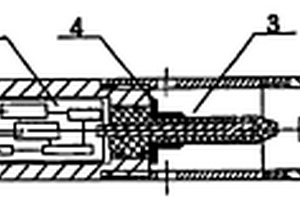

不均匀电场持水率测井仪敏感探头 925

 0

本实用新型提供了一种不均匀电场持水率测井仪敏感探头,与其它仪器配合可以测量原油中的含水率。它由谐振电路总成、内导体、屏蔽走线孔、介质套、上下外导体密封套、介质堵头等构成。内导体设计成双“T”型凸台阶结构,内导体的一侧设计有屏蔽走线孔,内导体和屏蔽走线孔均安装在介质套内,两者相互绝缘,内导体的一端用介质堵头封堵,另一端接谐振电路总成,介质套的两端连接上下外导体密封套,上下外导体密封套通过连接环与屏蔽走线孔连为一体作为敏感探头的外导体。利用本实用新型所提供的敏感探头测量原油含水率,可以基本消除地层水矿化度对输出信号的影响,提高测量精度。

气体探测器检修装置 915

 0

本实用新型是一种气体探测器检修装置包括气体报警器、气体检测仪和标定罩，被检测的气体探测器密封在标定罩内，标定罩和气体报警器二固定在隔离舱中，排风机与气体处理器连接并安装在隔离舱的顶部；气瓶和标定气体供给阀由密封箱体密封且在密封箱体中固定气体报警器一；标定气体供给阀等部件在分别采用供电电缆与电源连接的同时、又分别采用自动控制信号线缆与PLC连接；将气体探测器的检测接口与PLC通过自动控制信号线缆连接；PLC与计算机和电源通过供电电缆顺次连接。本装置可对海洋采油平台、油气集输及各类高危矿场的气体探测器进行检修和标定，解决了气体探测器的维修检查受易燃易爆工作环境限制和没有专业检修装置的问题。
