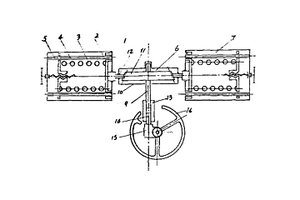

汽车转向器总成变负荷试验台 1102

 0

一种汽车转向器总成变负荷试验台,其加载装置采用两个相同的加载箱,分别置于转向器输出端的两侧。该加载箱由箱体(1),前压板(2),弹簧(3),导向轴(4)和弹簧预紧力调节机构(5)组成。对输出端为角位移和力矩的转向器,可增设齿轮齿条转化机构(6)。该试验台不仅能够模拟转向器实际常用工况下的负荷特性,而且具有性能稳定可靠,结构紧凑、适用性广等特点。可用于齿轮齿条式、循环球式及其动力转向器总成装配线终端的性能检测或室内性能及寿命试验。

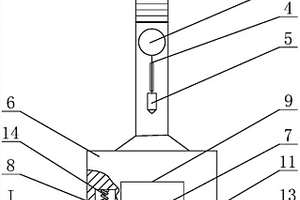

一种加长的内螺纹夹具 738

 0

本实用新型公开了一种加长的内螺纹夹具，涉及螺栓机械性能检测领域。一种加长的内螺纹夹具，包括螺杆，所述螺杆上设置支撑杆，所述支撑杆上设置套筒，所述套筒底部设置拉线，所述拉线远离套筒一端设置吊锤，所述螺杆上设置校准槽或校准杆，所述螺杆底端设置第一承力件，所述第一承力件底部设置第一开口槽和第二开口槽，所述第一承力件侧壁上设置第一缺口，所述第二开口槽内设置螺栓吸附装置，所述第一承力件下方设置第二承力件，所述第二承力件侧壁上设置第二缺口。本实用新型的有益效果在于：本实用新型夹持螺栓后可以保持螺栓纵向垂直于试验机钳口水平面并且螺栓断裂后，可以防止断裂的螺栓掉落，扩大了夹具的使用范围。

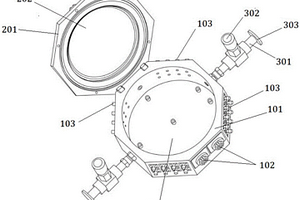

气体传感器的性能测试装置及测试系统 1143

 0

本实用新型涉及检测设备技术领域，尤其涉及一种气体传感器性能检测装置及检测系统。该气体传感器的性能测试装置包括测试腔体、传感器阵列组以及至少两组气流控制管路，传感器阵列组安装在测试腔体的内腔内，各组气流控制管路分别成间隔的连接在测试腔体的腔体侧壁上，所有气流控制管路包括至少一条用于进气的管道以及至少一条用于排气的管道，各条管道分别与测试腔体内的内腔连通。该气体传感器检测装置利用模拟动物嗅觉的阵列传感器机理实现对单种或多种气体传感器在测试内腔不同位置时气敏性能的测试，从而对应用于特定场景的电子鼻系统中的各种传感器的选型和排布做出相应的性能测试和指导参考。

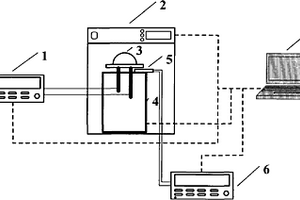

一种LED降额曲线的测量装置 1114

 0

一种LED降额曲线的测量装置,属于半导体光电器件的热学性能检测技术领域。本实用新型的待测LED、热电偶和夹具置于恒温烤箱内,待测LED和热电偶置于夹具上的同一位置。连接数字源表和待测LED,连接数字万用表和热电偶。分别将数字源表、数字万用表、夹具和恒温烤箱与计算机相连接。数字源表提供驱动待测LED的正向电流;恒温烤箱提供稳定的环境温度;热电偶用于探测待测LED附近的实际环境温度;数字万用表用于巡检热电偶的阻值大小;计算机负责收集、处理相关数据,并向用户输出图形化的降额曲线。同现有技术相比,本实用新型具有高效、准确、适用范围广泛的优点。

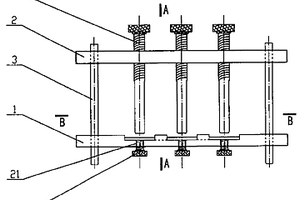

制作树脂抗剪性能试件的模具 1026

 0

本实用新型公开了一种制作树脂抗剪性能试件的模具,它包括:一底架,其上设置有若干第一纵向凹槽、与所述第一纵向凹槽数量相等的第二纵向凹槽以及一横向凹槽;所述第一纵向凹槽和第二纵向凹槽等宽、一一对应且第一纵向凹槽相比第二纵向凹槽更深;第一纵向凹槽与第二纵向凹槽分列于所述横向凹槽的两侧。一横向钢压条,其设置在所述横向凹槽内;一顶架,所述顶架通过若干支柱设置在所述底架上;若干紧固装置,其数量与第一纵向凹槽数量相等,每个紧固装置均设置在第一纵向凹槽和第二纵向凹槽的中心线上,而且位于所述横向凹槽偏向所述第二凹槽的预定位置处。本实用新型结构简单、操作方便,它使树脂抗剪性能检测更规范,试件制作更合理更有效。

安全阀在线检测仪 937

 0

一种在线安全阀检测仪,可在设备不停车的情况下仅用几秒钟的时间即可对安全阀进行在线性能检测和工作参数检测,也可对不合格的安全阀进行现场在线调节,可以测量和记录安全阀的起跳压力,回座压力,阀杆位移量和安全阀所在地点的系统介质压力。配备计算机控制系统,可以收集数据,进行参数计算,并能进一步提示操作人员如何进行调节,大大提高了调节过程的精确性和工作效率,是一种可携式的测试仪器。

一种便携式脉动真空发生装置 821

 0

本实用新型公开了一种便携式脉动真空发生装置，包括：装置本体，其包括箱体、设置在所述箱体内的电源模块、脉动模块以及真空泵，所述电源模块与所述脉动模块、所述真空泵电连接，所述脉动模块与所述真空泵气动连接。本实用新型所述的便携式脉动真空发生装置，主要由真空泵、脉动器、脉动控制器、变压器、脉动开关及真空管等组成，体积小、重量轻，便于携带，适用于挤奶机脉动性能检测设备实验室间比对。

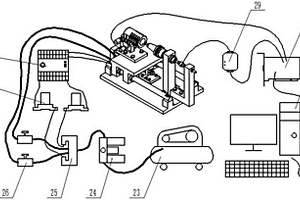

一种刀库刀套插刀力、拔刀力及工作状态检测系统 841

 0

一种刀库刀套插刀力、拔刀力及工作状态检测系统，属于数控机床功能部件性能检测领域。该系统由机械结构模块、控制模块、气路模块、数据采集与处理模块组成。该系统可以方便地拆装需要检测的刀套，调节刀柄、刀套间的轴向距离，由小型PLC控制刀套、刀柄间实现自动的插刀、拔刀动作，通过数据采集卡记录检测数据并与工控机进行数据交互。本检测系统不仅可以在刀柄与刀套插拔刀动作时实时检测插刀力和拔刀力，还能通过前后对比同一刀套的数据得到其工作状态，且本检测系统能进行长期连续地插拔刀动作和检测得到刀套的疲劳效应。为专业生产厂提供了检测刀套插刀力、拔刀力及工作状态的方案，为刀库插刀不入、掉刀等故障提供力学依据。

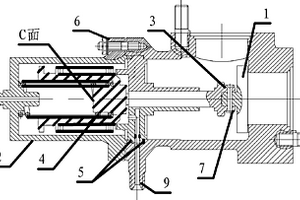

一种便于波纹管运动灵活性检测的活门 919

 0

本实用新型属于活门性能检测技术，具体公开了一种便于波纹管运动灵活性检测的活门。通过将波纹管组件至于盖和阀门头的腔内，并将盖的底部加工通孔，使得检测用的百分表可以通过该孔进入到活门内；同时在阀门头上加工一个与波纹管组件内部相通的通孔，通过该孔将气体送入活门内，从而能够推动波纹管组件在活门内运动，使得其运动状态很容易被检测到，一旦存在卡死的现象，将不再用于试车过程，从而提高发动机试车过程的安全性。

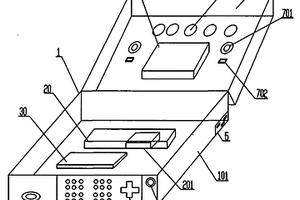

楼宇智能化教学实训系统 792

 0

一种楼宇智能化教学实训系统,该楼宇智能化教学实训系统包括矩阵控制模板,该矩阵控制模板分别与现场检测装置、数据存储模板、操作模板、显示模板相互通信连接,且其内置有通信控制模板,所述楼宇智能化教学实训系统设置于手提箱内携带便捷,使用时只需操作操作模板,选择需要检测的楼宇电子终端系统,即能对楼宇的各种不同电子终端系统进行快速的模拟使用和性能检测,能够满足大批量多批次学员反复进行实训的要求。

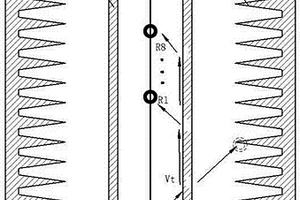

一种声波测井仪器消声测试装置 977

 0

本实用新型公开了一种声波测井仪器消声测试装置，克服目前声波测井仪器不能方便简单地进行性能检测并得出较高精度的结果的缺陷，该装置包括由不同声速材料制成的多根圆管、可盛装液体并能容纳至少一根圆管的容器以及可浮在容器中液体表面的浮板，容器的内壁安装有朝向容器内部的带空腔的尖劈吸声结构。本实用新型的实施例能够满足声波测井仪器室内测试要求。

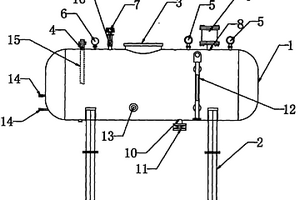

真空液压油箱 712

 0

本实用新型涉及一种油箱，特别是涉及一种真空液压油箱；包括圆柱形油箱和设于圆柱形油箱底部的支腿，圆柱形油箱的底部设有排油口，圆柱形油箱的顶部设有回油口，圆柱形油箱的顶部设有真空泵抽气口，真空泵抽气口上设有油气分离过滤器；本实用新型的真空液压油箱，使的航空发动机转子在进行性能检测时，避免了发动机转子因高速摩擦产生的热量使气泡瞬间膨胀而炸裂和发动机转子气蚀现象的发生，效益显著。

一种具有磁悬浮结构的低频振动台 991

 0

本实用新型属于一种传感器的性能检测领域,尤其是一种具有磁悬浮结构的低频振动台。所述振动台包括两块磁体,悬浮磁体和线圈组;所述两块磁体固定于振动台的上下两端;所述悬浮磁体设置在所述两块磁体之间;所述两块磁体的磁场方向相反,而且两块磁场的相互作用力大于悬浮磁体的重力;解决现有技术中存在振动台的灵敏度受弹簧片的限制,驱动电流受外界干扰,微小振动的幅度不稳定的技术问题,实现了大电量产生微小振动的振动台。

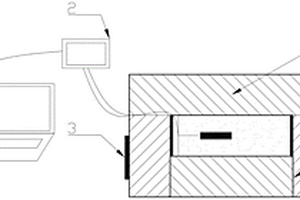

一种便携式充填料原位性能监测模拟装置 809

 0

本实用新型提供一种便携式充填料原位性能监测模拟装置，属于充填技术原位性能监测模拟研究技术领域。该装置包括电脑、数据收集器、温度计、试验箱、固定圆柱桶和分体式料盒，分体式料盒位于试验箱水平和竖直中心位置，充填料充满分体式料盒，分体式料盒上下均有密封盖，上密封盖上有传感器线孔。固定圆柱桶位于分体式料盒外部，隔热材料紧密充填于固定圆柱桶和实验箱之间。传感器分别置于两个夹角60‑90°的空洞的传感器固定板上。数据收集器连接传感器，数据收集器连接电脑。该装置制作简单、体积小、智能性高、便于重复利用，适用于有色、黑色、黄金等各种矿山企业添加胶凝材料的充填料原位性能检测模拟测试。

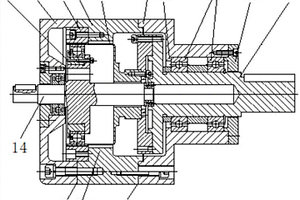

谐波传动组件测试工装 1000

 0

本实用新型提供了一种谐波传动组件测试工装。该谐波传动组件测试工装包括依次固定连接的端盖(1)、第一壳体(2)和第二壳体(3)，端盖(1)、第一壳体(2)和第二壳体(3)形成安装腔，端盖(1)和第一壳体(2)之间形成第一分型面(4)，第一壳体(2)和第二壳体(3)之间形成第二分型面(5)，谐波传动组件设置在安装腔内，包括波发生器(6)、刚轮(7)和柔轮(8)，第一分型面(4)对应于刚轮(7)设置，柔轮(8)位于第一分型面(4)和第二分型面(5)之间。根据本实用新型的谐波传动组件测试工装，无需反复拆装减速器的输出轴，可以保证谐波传动组件的性能检测结果准确可靠。

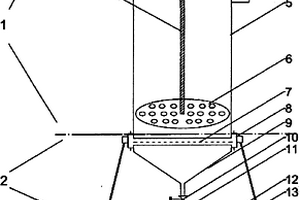

一种纸浆滤水性能测定装置 741

 0

一种纸浆滤水性能测定装置。其包括注水装置、滤水装置、测量装置以及支架；支架下端设在工作台上；滤水装置包括滤水槽、滤网、法兰盘和球阀；注水装置包括液位槽、注水孔板、连杆及限流孔板；测量装置包括温度计和测量筒，测量筒放置在直流管下方，温度计设置在测量筒的内部。本实用新型的浆料滤水性能检测装置也称为比过滤阻力测定仪，用于测定造纸浆料的比过滤阻力(SFR)，该指标可以更真实地反映浆料在纸机网部形成湿纸幅后，其上层水液穿透通过纸幅的过滤脱水阻力，本装置特别适用于表征超高定量特种纸张品种在低速纸机网部的滤水性状，具有结构相对简单、操作和维护方便、造价低、维护费用小等优点。

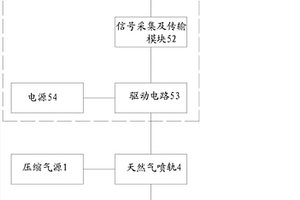

一种天然气喷轨性能测试系统 1049

 0

本实用新型公开了一种结构简单且操作方便的天然气喷轨性能测试系统，以对天然气喷轨进行出厂前性能检测。该性能测试系统包括压缩气源、测试工装、气体流量传感器和控制单元，其中，所述压缩气源与所述天然气喷轨的进气口连通；所述测试工装开设有用于连通所述天然气喷轨的喷嘴和所述气体流量传感器的气流通道；所述控制单元的信号输出端与所述天然气喷轨的信号接收端连接，以控制所述喷嘴启闭。当控制单元控制天然气喷轨的喷嘴开启时，压缩气体经由天然气喷嘴喷出，最后由气体流量传感器测量每个喷嘴的输出流量，以判断天然气喷轨相关性能参数是否符合汽车电子应用的性能指标要求。

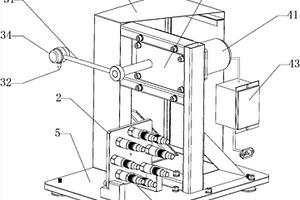

加速度传感器耐冲击检测装置 641

 0

本公开涉及一种加速度传感器耐冲击检测装置，包括用于固定所述加速度传感器的安装板，用于撞击所述安装板的摆锤，以及用于驱动所述摆锤朝向或远离所述安装板摆动的驱动组件。这样，当采用本公开的检测装置对加速度传感器进行耐冲击性能检测时，摆锤在驱动组件的带动下，摆动到一定角度后释放，以撞击安装板，安装板将受到的冲击力直接传递给加速度传感器，根据加速度传感器受到冲击后信息采集能力的变化便可评价其耐冲击性能。在上述检测过程中，摆锤产生的冲击力是连续、恒定的，并且可以由摆锤的质量对冲击力的大小进行精确计算，保证对加速度传感器检测结果的准确性，同时该检测装置体积小、结构简单、操作灵活方便，大大提高了工作效率。

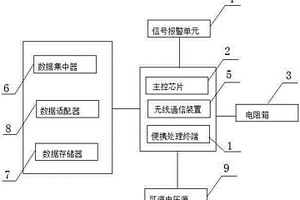

一种变电站直流屏测试仪 688

 0

本实用新型提供了一种变电站直流屏测试仪，包括控制器、电阻箱、信号报警单元和远程服务器，所述控制器包括便携处理终端以及与其连接的主控芯片，所述主控芯片分别与所述电阻箱、所述信号报警单元和所述远程服务器连接；所述主控芯片包括工业级PLC芯片，所述主控芯片与所述直流屏间连接电压源。本实用新型的测试仪，利用自动化检测手段和无线控制技术，对电力蓄电池及直流屏系统进行性能检测试验，有助于提高工作效率，并提高试验的准确性。

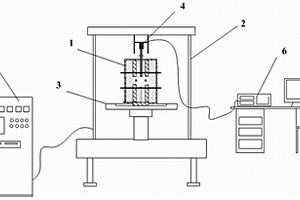

一种超高温或大温差环境下剪切强度测试装置 786

 0

本实用新型提供一种超高温或大温差环境下剪切强度测试装置，属于材料力学性能检测技术领域，目的在于提供一种在超高温或大温差环境下、氧化或非氧化气氛中，针对超高温材料或异种材料连接剪切强度测试的试验装置。该装置利用自生水冷高温合金拉杆与高温陶瓷压头配合加载，采用水冷控温方式，对超高温材料或异种材料连接接头进行高精度剪切试验，特别是大载荷的剪切试验。本实用新型操作具有耐高温、成本低、体积小、易操作、精度高、重复性强等优点，有着重要的实用价值。

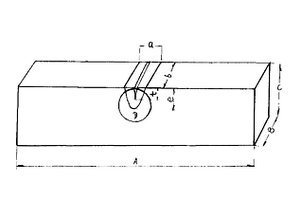

检测止裂性能的试样 1109

 0

本实用新型属于金属材料性能检测领域。该试样的组成是将被测材料加工成长方形条状,并有一焊槽,在焊槽内施焊有脆性焊料,并在焊缝中段开有一引发裂缝。当试验在设定温度下采用三点弯曲试验时,由于焊料的开裂,则引发至材料主体内后被止裂,这样可测得止裂临界载荷和止裂温度。该试样与现有技术相比较具有节省试验材料90%以上,试验设备和试验方法均很简便可靠。仅试验费用可节省90%以上。

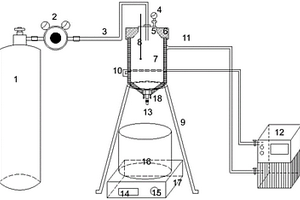

一种快速测试盾尾密封油脂泵送性装置 718

 0

本实用新型涉及一种快速测试盾尾密封油脂泵送性装置，属于盾尾密封油脂性能检测技术领域。该装置包括加压系统、试验筒、控温系统、油脂收集系统、数据采集和处理系统。施压系统由装有压缩空气的气瓶、压力表和耐高压橡胶管组成；试验容器包括双层釜、釜盖、密封环、三角支架、高低温循环管以及与高低温循环系统相连的进水口和出水口；高低压循环系统用于控制釜内油脂温度，包括高低压循环机和温度计；油脂收集系统用于记录从玻璃管中流出油脂的重量。数据采集及处理系统用于采集和检测釜内温度和收集桶中从玻璃管中流出油脂的重量，并计算在预设的温度、压力和管径下油脂的泵送性。

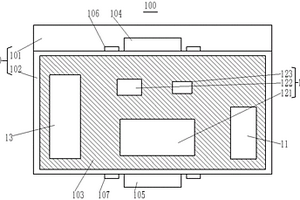

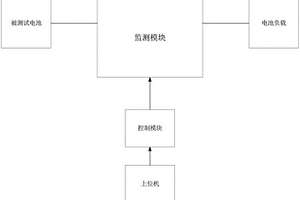

一种便携式电池测试系统和设备 951

 0

本申请提供一种便携式电池测试系统和设备，包括：与被测试电池电连接，用于监测电池放电状态，测试电池性能的监测模块；与监测模块电连接，控制监测模块工作模式，记录并展示监测模块工作状态和所得测试数据的控制模块；与控制模块连接并通讯，用于输入指令对所述系统进行控制的上位机。本申请通过模块化设计和功能全面的监测模块解决电池检测设备的便携性问题。采用模块化设计，全系统轻量简洁，可靠性高；监测模块功能全面，能够满足用户对电池性能检测评估的日常需求；通过上位机搭配控制模块的操作设计，使系统操作简洁使用方便。

用于单光子发射及X射线计算机断层成像设备标定及质量控制的一种复合模体 727

 0

本实用新型设及单光子发射及X射线计算机断层成像设备质量控制及性能检测技术领域，尤其设及一种用于单光子发射及X射线计算机断层成像设备标定及质量控制的一种复合模体，包括作为点源容器使用的离心管，还包括模体框架和矩形托盘；在所述矩形托盘上开设有多个供所述离心管贯穿的安装孔；本实用新型的复合模体，可用于单光子发射断层成像设备的旋转中心标定、多针孔专用准直器的几何标定、单光子发射与X射线断层成像设备间的配准融合标定，还可以用于单光子发射断层成像设备的系统对准、固有重建空间分辨率、单光子发射与X射线断层成像设备的图像配准精度等性能测试，使用方便、适用范围广泛，大大降低了检测的成本、提高了检测的效率。

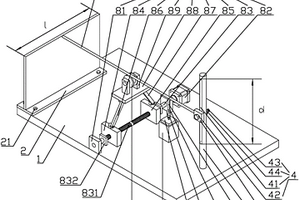

用于检测阻尼混凝土阻尼性能的检测设备 671

 0

本实用新型涉及用于检测阻尼混凝土阻尼性能的检测设备，包括底板，底板上固定有悬臂梁和固定杆，固定杆上安装有固定块以及用于固定固定块的固定组件，固定杆与悬臂梁之间安装有定滑轮，固定块上固定有第一钢丝绳，第一钢丝绳远离固定块的一端绕过定滑轮后固定于悬臂梁上，第一钢丝绳上固定有第二钢丝绳，第二钢丝绳下端固定有重物，底板上还安装有用于调节定滑轮高度的调节组件。本实用新型中，使用该检测设备对由混凝土材料制成的不同高度的悬臂梁进行阻尼性能检测时，工作人员只需通过调节组件对定滑轮的高度进行调节，通过固定组件对重物的高度进行调节即可，以满足不同高度悬臂梁的需要，使得悬臂梁的阻尼性能测量结果更加准确。

一种金相试样预磨机 876

 0

一种金相试样预磨机，属于金属材料性能检测技术领域。包括磨盘、锥套、驱动电机转轴、驱动电机、固定台面、无线压力传感器和ECU控制器等。ECU控制器通过螺栓固定在驱动电机外表面，驱动电机安装在固定台面的下方；无线压力传感器镶嵌在磨盘与锥套的接触面上。优点在于，提高了磨样的工作效率，而且在磨样机的用电能源合理利用、友好的人际关系等方面改善了预磨机的使用性能。

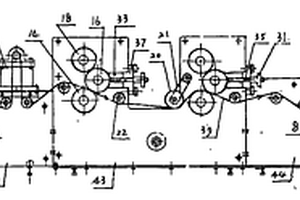

印刷机无轴传动实验装置 1064

 0

印刷机无轴传动实验装置属于教学设备领域,解决无轴转动在教学设备方面的缺口问题;由放卷、印刷、收卷三部分组成,结构上依据现有印刷机的基本原理进行简化,适应教学和科研的需要,放卷部分主要由张力控制器(2)、磁粉制动器(3)及卷筒纸的放卷轴(1)组成,收卷部分主要由独立电机(9)及动力传动机构及收卷轴(8)组成,中间印刷部分为两套印刷机组串联,结构相同,电机(12)通过齿轮传动带动压印滚筒(14)、橡胶滚筒(16)及印版滚筒(18)转动,还具有滚筒间隙调节机构;在纸带(39)传动过程中,还具有相应的导纸滚筒(22),整机装在墙板机架上;有益之处,能模拟印刷机的运转情况,方便地用于教学,同时能通过模拟运转、调节,研究印刷机组的震动、同步及结构性能、检测等问题并指导实践,结构简单,成本低。

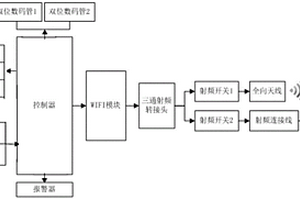

WLAN连接及稳定性检测的简易装置 838

 0

本实用新型WLAN连接及稳定性检测的简易装置，设有控制器、多个自锁按键、WIFI模块、三通射频转接头、两个射频开关、全向天线、射频连接线、多个双位数码管和多个LED灯。自锁按键并联接至控制器，多个LED灯分别经锁存器与控制器相连，多个双位数码管分别经锁存器和排阻与控制器相连，控制器与WIFI模块、三通射频转接头依次相连，并经三通射频转接头与两个射频开关相连，两个射频开关分别连接全向天线和射频连接线。其优点在于：由于设置了自锁按键、控制器、WIFI模块、三通射频转接头、射频开关、全向天线、射频连接线、双位数码管、LED灯和报警器，实现了支持WLAN的设备对WLAN连接及稳定性的性能检测，结果展示清晰，由于装置结构和操作简单，成本也大为降低。

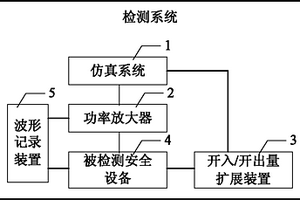

电力系统安全设备的检测系统 750

 0

本实用新型提供一种电力系统安全设备的检测系统,该系统包括:仿真系统、功率放大器、开入/开出量扩展装置、被检测安全设备、以及波形记录装置,其中,仿真系统模拟实际电力系统,将输出的电压信号输入给功率放大器,功率放大器将仿真系统输入的电压信号转换为二次电压和电流,并将二次电压和电流分别输出给波形记录装置和被检测安全设备,被检测安全设备接收二次电压和电流并输出相应的信号给波形记录装置显示,被检测安全设备将输出的开入/开出量信号通过开入/开出量扩展装置扩展后输出给仿真系统。通过本实用新型,可以统一对安全自动装置进行全面性能检测。

多轴力学试验夹具 925

 0

本实用新型公开了一种多轴力学试验夹具，包括施力夹体和固定夹体，所述施力夹体包括固定板和施力板，所述施力板上设有施力固定装置，所述固定夹体包括底座板、第一挡板和第二挡板，且所述第一挡板和第二挡板设于底座板相邻的两侧壁，第一挡板和第二挡板的顶部通过连接杆固定连接；所述底座板上还设有旋转机构，所述底座板上设有用于固定的条形孔。本实用新型能够实现多方向的性能检测，操作简单，增加轴力学的实验数据，更能真实性反应应用状态下的应力状况，实用性更强，并且使用的辅助工具少，降低实验成本。
