全部
▼
热搜：
872
0
精密仪器仪表用屏蔽型螺旋电缆,涉及电缆的制造技术领域,包括四组绝缘导体,在绝缘导体外依次设置聚氨酯内护层、铝-聚粘结护层屏蔽层、聚氨酯外护套层;绝缘导体包括相互绞合的细镀锡铜丝,在绞合的细镀锡铜丝外包裹无卤阻燃聚丙烯绝缘层。本电缆具有很好的化学性能,特别耐寒、耐油、抗气候、抗磨损和抗撕裂,螺旋整体屏蔽结构可抵抗各种电磁干扰,本电缆主要适用于需要来回上下移动的精密仪器仪表、电子设备及自动化装置的信号测控传输的网络配线。
779
0

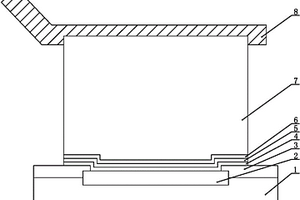

本实用新型涉及一种多段式液晶面板驱动芯片封装凸块结构，属于芯片封装技术领域。该多段式液晶面板驱动芯片封装凸块结构，硅片上表面嵌置有铝垫，硅片上表面及铝垫的外周边覆盖有硅片护层，铝垫的上表面及铝垫周边的硅片护层上方覆盖有至少两层钛钨合金溅镀保护层，最上层的钛钨合金溅镀保护层的上表面覆盖有导电层，导电层上方设有金凸块，金凸块的上部被封装基板密封，金凸块的上部嵌于封装基板的槽孔中。在相同应力下，多层钛钨合金溅镀保护层的总厚度可以比单层结构的厚度薄，节约了材料成本，而且化学蚀刻药剂的使用量也得以节约。在相同厚度与相同应力的情况下，多层钛钨合金溅镀保护层可通过1500小时可靠度测试，可靠度大大增加。
905
0

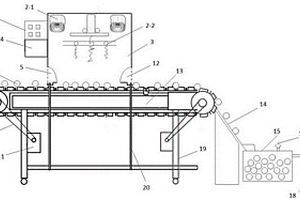

一种叶菜多物理场高效杀菌杀虫装置，属于采后叶菜杀菌杀虫技术领域，所述的高效杀菌杀虫装置主要由控制器、数据监测器、高压静电‑红外射频装置、消毒室、叶菜激振传输机构、叶菜冷藏箱和机架连接组成，通过将叶菜一棵棵放入叶菜激振传输机构的容置槽内，利用双激振动电机驱动进入消毒室，控制器控制红外辐照强度和电压等物理参数进行杀菌杀虫处理，消毒完成的叶菜经滑板进入冷藏箱保鲜，以便后续的保鲜及运输。本实用新型既能实现高效杀菌杀虫的作用，又可以达到采后叶菜保鲜、保质的效果，绿色环保的同时也提高了工作效率，本装置的研发与实施可减少或取代某些化学抗菌剂的使用，具有广阔的市场前景。
1158
0
一种具有增效作用的水分散杀虫剂，涉及农药生产技术领域。由阿维菌素苯甲酸盐、氯虫苯甲酰胺、润湿分散剂、崩解剂和填料组成，其中甲氨基阿维菌素苯甲酸盐占水分散杀虫剂总重量的2%，氯虫苯甲酰胺占水分散杀虫剂总重量的8%。将本发明在防治水稻、果树、蔬菜和花卉苗木等各类害虫中应用，对作物安全、成本低、防效好。经测试证明，本发明杀虫剂化学性质稳定，增效显著，对防治对象表现出明显的增效以及互补作用，能够延缓抗药性的产生，达到农业增产增收的目的。
695
0
本发明公开了一种复合材料圆柱体支架的成型方法，包括1）备料，2）准备模具；3）第一次下料；4）整料制作；5）第二次下料；6）铺层；7）预固化，根据产品厚度预留机加余量，在相应铺层进行预固化，采用硅胶板辅助压实，轴向槽和环向槽填满硅胶板，然后再通过铝板和铁丝固定轴向槽、通过铁丝固定环向槽；制作真空袋，在模具表面依次放置有孔隔离膜、透气毡和隔离膜，通过冷压测试后，进热压罐高压固化；8）最终固化；9）机加；10）防腐层铺贴；11）脱模。本发明方法采用碳纤维预浸料作为原料有效降低了产品的重量，耐化学腐蚀、结构稳定。
1083
0

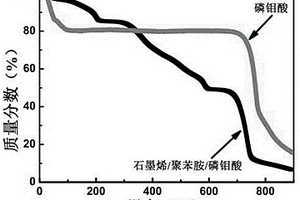

石墨烯/聚苯胺/磷钼酸复合材料的制备方法，属于化学电池技术领域，将磷钼酸水溶液和苯胺、石墨烯水溶液混合进行反应，反应结束后离心，取得固相并进行冷冻干燥，取得石墨烯/聚苯胺/磷钼酸复合材料。本发明具有操作简单的工艺特点，制成的产品具有粒径均匀、粒度可控等优点，作为锂离子电池正极材料不仅导电性能优异，而且具有较大存储电子能力，比容量和循环性能相比纯磷钼酸材料也是显著提高。在0.1C电流倍率的电流测试下，PANI/PW12复合材料做电池正极的比容量有300Ah/kg。
1105
0

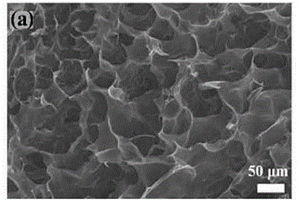

本发明提供了化学领域内的石墨烯‑石墨烯纳米带海绵的制备及其表征的方法，包括以下步骤，（1）测定氧化石墨烯（GO）与氧化石墨烯纳米带（GONR）溶液的浓度；（2）按着GO与GONR的质量比为1:1，各自抽取相应体积的溶液于模具中，搅拌混合均匀；（3）将混合均匀的GO‑GONR溶液在冷冻干燥机的冷井中冷冻24小时，抽真空，开始冷冻干燥；（4）将冷冻干燥完全的样品取出，此时为尚未还原的GO‑GONR海绵；（5）将其置于90℃水合肼蒸汽中还原24小时，冷却至室温后取出，放入真空干燥箱中100℃真空干燥，冷却至室温；（6）对制备出来的海绵进行表征；本发明操作简单。
896
0

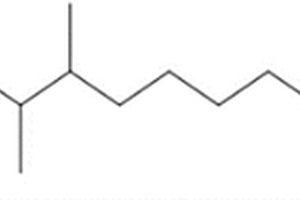

本案涉及一种基于苝酰亚胺衍生物的乏氧酶荧光材料及其制备方法，该材料以苝酰亚胺为主体发光单元、偶氮衍生物作为修饰基团，通过酰胺化反应/偶联化反应制得，其具有如下结构式：其中，R1为长链烷基。本发明选择苝酰亚胺衍生物作为发光主体，通过化学修饰在苝的弯位引入偶氮基团以调整分子的发光性能，在苝的酰胺位引入长链烷烃以调节分子的溶解性能和对细胞等组织的穿透能力；探针分子与乏氧酶作用，偶氮基团被还原从而影响分子主体发光强度发生强烈的变化，发光波长发生蓝移，通过这种选择性识别的变化进而表达细胞或者组织内乏氧酶的存在，借助荧光浓度滴定可以定量测定乏氧酶浓度，从而实现对生物体内的癌变情况的诊断。
988
0
本发明公开了一种六方相硒化铟晶体及其在二阶非线性光学上的应用，化学式为In2Se3，分子量为466.52，其单晶属于六方晶系，空间群为P65，晶胞参数为：a=b=7.1231(3)Å,c=19.393(2)Å,α=β=90°，γ=120°,V=852.12(10)Å3,Z=6。通过高温固相法获得In2Se3晶体，硒化铟晶体展现出了优异的非线性光学性能，In2Se3晶体粉末呈现较大的倍频效应，约为AgGaS2的1.5倍，且在2100 nm激光下可实现相位匹配；其抗激光损伤阈值为AgGaS2的7.3倍，可应用在中远红外波段的探测器和激光器的重要器件。
820
0
本发明属于缓蚀剂制备技术领域。提供了一种含咪唑基离子液体的纳米乳液缓蚀剂及其制备方法。本发明的含离子液体纳米乳液缓蚀剂中，离子液体物质的量浓度为10mmol/L，非离子表面活性剂3份，油相7份，其余量为水。本发明通过弱极化法以及电化学阻抗法测定了缓蚀剂的缓蚀效果，并通过动态光散射法研究缓蚀剂的稳定性。本发明使用的含咪唑基离子液体的纳米乳液缓蚀剂能够应用于强酸性工作液对仪器的防蚀防腐。并且该缓蚀剂含绿色友好型的咪唑基离子液体，能够促进经济绿色发展。

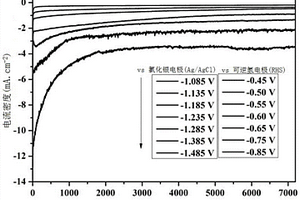

本发明公开了PCN‑222(Fe)催化剂修饰的碳纸电极、制备方法以及在电催化还原CO2方面的应用。将PCN‑222(Fe)与导电炭黑混合，滴加Nafion丙酮溶液，超声搅拌至匀浆状，将匀浆状混合物涂覆在碳纸电极表面，风干，得到PCN‑222(Fe)/C修饰的碳纸电极。PCN‑222(Fe)/C修饰的碳纸电极利用PCN‑222(Fe)暴露在一维开放孔道内壁的大量卟啉活性位点的特点，可提高对电催化还原CO2至CO产物的选择性；导电炭黑的掺杂可以提高催化活性。PCN‑222(Fe)催化剂修饰的碳纸电极于三电极H‑型电解池体系中进行测试，具备良好的电化学稳定性，各电位下均具有稳定的电解电流。
1154
0

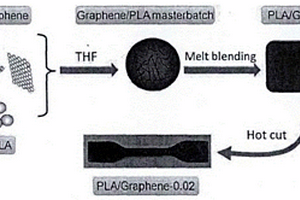

本发明提供了化学领域内的氧化石墨和石墨烯/PLA复合材料的制备方法，包括以下步骤，（1）在一个带有机械搅拌和油浴加热装置的500mL三口烧瓶中,将PVA颗粒溶解于95°C的去离子水中,制成浓度为0.08g*mL‑1的水溶液；（2）将所需量的氧化石墨分散于50mL离子水,搅拌均匀,然后缓慢倾倒入烧瓶中,在95°C下,充分搅拌3天，在搅拌2天后加入水合肼,然后再持续搅伴1天,水合肼与GO的质量比为1:1；（3）将烧瓶中的混合物倒入模具中,于40°C烘箱放置2天,将形成的薄膜揭下,于8°C充分干燥2天,制成测试所需样品，膜厚度为300±20μm；本发明操作简单，温度控制容易。
本发明涉及一种低磷硫高强度耐高温Cr35Ni45镍铬合金焊丝，以及该焊丝的制备工艺。焊丝的化学成分按质量百分比计为 : C 0.35‑0.45%，Si 1.20‑1.60％，Cr33.00‑36.00%, Mn 0.50‑0.80％，Ni 42.00‑45.00%，Nb 0.30‑0.60%，Ti0.30‑0.60%，P0.012‑0.014%，S0.007‑0.009%，Al0.25‑0.30%，Fe15.63‑22.08%，以及其他不可避免的杂质元素。该焊丝的制备工艺流程为 : 真空熔炼—均匀化退火—热锻开坯—多道次热轧—多道次冷拉—成品退火。本发明制备的焊丝具有较好的综合力学性能，以及良好的耐高温性能，其室温抗拉强度为1150~1250MPa，延伸率10~15%，在1000°C测试其抗拉强度为600~700MPa，延伸率25%以上。
1063
0

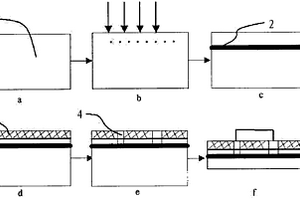

具有埋层二氧化硅的压力传感器生产工艺，包括，首先选定待注入的硅片基体，然后对硅片基体进行高能氧离子注入，然后将注入高能氧离子的硅片基体进行高温退火，形成20-30nm厚度的二氧化硅埋层，然后对表层进行等离子体增强化学气相沉积SiN，形成SiN沉积表层，然后将具有SiN沉积表层的硅片基体进行反应离子RIE刻蚀引线孔；形成空气隔离的低温压敏电阻，然后对硅片基体的下部区域进行厚度上的减薄，同时对引线孔进行引线连接形成惠斯通电桥。本发明提供的新型的二氧化硅埋层的压力传感器生产工艺，在单晶硅材料中形成埋层二氧化硅，用以隔离作为测量电路的顶部硅层与体硅之间因温度升高而造成的漏电流，具有耐高温、低压、低功耗的优势。
895
0
本发明公开了一种基于DDPG和迭代控制的自动驾驶车辆侧倾控制方法，在不同场景下的自动驾驶车辆行驶地图训练DDPG算法，自动驾驶车辆通过与不同场景下的地图环境交互，产生实时的车辆状态，确定车辆的动作行为；在进行动作训练时，对动作空间进行初始化，演员网络中的online策略网络产生状态空间信息，进行动作输出，并增加一个动作噪声来获取具有探索性的动作空间；基于LSTM历史记忆和道路规划属性，生成自动驾驶车辆状态预测的路径，采用DDPG算法实现自动驾驶车辆正常行驶工况下和极端行驶工况下路径轨迹的跟踪控制，并采用迭代控制方法实现自动驾驶车辆补偿控制。本发明避免了车辆在极端道路环境行驶条件下，强化学习算法的不稳定性问题的发生，提升了车辆的行驶安全性和鲁棒性。

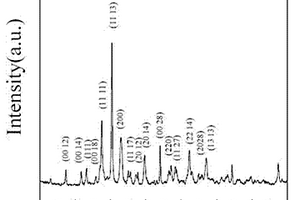

具有多铁性能六层状结构钛铁钴镍酸铋陶瓷，其化学式为Bi7FeCoNiTi3O21。具有多铁性能的六层状结构钛铁钴镍酸铋陶瓷的制备方法，以Bi2O3，Fe2O3，Co2O3，Ni2O3和TiO2为原料，经球磨、烘干、预合成，再次球磨、烘干，之后经成型、排塑、烧结工艺，制得Bi7FeCoNiTi3O21，以摩尔比计，Bi2O3∶Fe2O3∶Co2O3∶Ni2O3∶TiO2＝6～6.6∶1∶1∶1∶6。该工艺采用常规固相烧结法，制备工艺简单，环境协调性好。Bi7FeCoNiTi3O21在室温同时具有铁电和铁磁性，测量电场为390kV/cm时，剩余极化强度(2Pr)为42μC/cm2，样品剩余磁化率为0.95emu/g。
754
0
一种超大板块改性轻质外墙一体化同步施工工艺，属于建筑施工技术领域。它包括如下步骤：施工前准备，测量定位，设置化学螺栓，预埋钢板及连接件焊接，防雷接地焊接，安装防火隔断，干挂防水隔音建筑板，调整板块密拼宽度，分隔缝防水处理。粘接固定墙板时需要对墙面进形多次预处理，保证粘接力较大，处理过程较为繁琐，因此，使用功能良好兼备耐久性的轻质、高强一体化外墙板及连接方式成为客观需要。

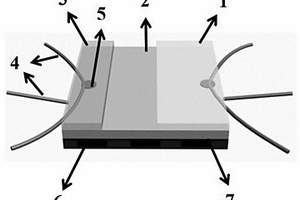

本发明公开了一种基于YSZ和CoTiO3敏感电极的混成电位型高温NO2传感器、制备方法及其在汽车尾气监测中的应用；传感器依次由带有Pt加热电极的Al2O3陶瓷板、YSZ基板、Pt参考电极和敏感电极组成；参考电极和敏感电极彼此分立且对称地制备在YSZ基板上表面的两端，YSZ基板下表面与带有Pt加热电极的Al2O3陶瓷板粘结在一起；敏感电极的材料为CoTiO3。本发明以YSZ作为离子导电层，利用具有高电化学催化活性的CoTiO3复合氧化物材料为敏感电极，构建对NO2具有良好传感特性的YSZ基混成电位型高温NO2气体传感器。
824
0
含氰氟草酯和五氟磺草胺的油悬浮型除草剂，涉及农药的生产技术领域。由有效成分氰氟草酯和五氟磺草胺组成，氰氟草酯占除草剂总质量的8%，五氟磺草胺占除草剂总质量的2%，分散润湿剂8%，抗冻剂1%，增稠剂1%，消泡剂2%，填料78%组成。本发明以氰氟草酯和五氟磺草胺为有效成分，在防除直播水稻田稗草、千金子、莎草、三棱草、野荸荠、矮慈菇、水花生及四埂四周双穗雀稗等多种草害中应用，对作物安全、成本低、防效好。经测试证明，本发明除草剂组合物化学性质稳定，高效广谱，对防除对象表现出明显的广谱除草以及互补作用。
986
0
本发明提供了化学领域内的石墨烯‑石墨烯纳米带海绵的制备方法，包括以下步骤，（1）采用重力法测定氧化石墨烯（GO）与氧化石墨烯纳米带（GONR）溶液的浓度，以mg/mL为单位；（2）按着GO与GONR的质量比为1:1，各自抽取相应体积的溶液于模具中，搅拌混合均匀；（3）将混合均匀的GO‑GONR溶液在冷冻干燥机的冷井中冷冻24小时，抽真空，开始冷冻干燥；（4）将冷冻干燥完全的样品取出，此时为尚未还原的GO‑GONR海绵；（5）将其置于90℃水合肼蒸汽中还原24小时，冷却至室温后取出，放入真空干燥箱中100℃真空干燥去除残留的水合肼，冷却至室温；本发明操作简单。
907
0

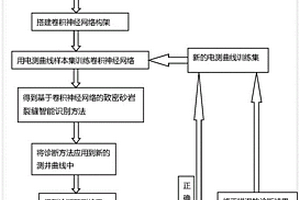

本发明公开了图片识别领域内的一种基于卷积神经网络的致密砂岩裂缝智能识别方法，其包括以下步骤：步骤一：构建基于卷积神经网络的致密砂岩裂缝智能识别方法；步骤二：应用上述智能识别方法识别致密砂岩裂缝发育状况；步骤三：智能识别卷积神经网络的强化学习与更新，根据诊断结果更新卷积神经网络方法，本发明通过对电测曲线样本集学习，避免主观经验的影响和信息的丢失，且通过不断修正，不断扩大样本集空间，实现了裂缝智能识别，可用于石油与天然气工程裂缝识别中。

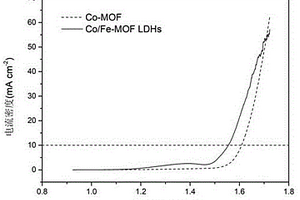

一种Co/Fe‑MOF LDHs复合材料的制备方法及应用，属于金属有机框架材料技术领域。将钴、铁双金属盐水溶液、4，4‑联吡啶乙醇溶液和吡啶混合进行水热反应，得到沉淀物经洗涤、干燥后，即得Co/Fe‑MOF LDHs复合材料。该复合物不仅具有大的电化学比表面积和丰富的金属活性中心，而且二者之间具有很强的耦合作用，具有很高的电子转移速度和反应活性。将Co/Fe‑MOF LDHs复合材料与Nafion溶液在超声条件下混合后修饰在玻碳电极表面，制备出用于电催化析氧反应的测试电极，该电极可以降低OER反应时的过电位，提高电催化性能。
913
0
本发明公开了一种全固态锂电池的电解质制备方法。本发明中，需要通过球磨混合结合低温固相反应实现；同时利用机械球磨和熔融冷淬等手段制备非晶态富锂反钙钛矿固态电解质材料，并通过旋涂、浸渍‑提拉或热喷涂将所制备的非晶粉末材料在选定的基底上均匀沉积得到厚度可控的薄膜，以便能进行锂离子传导率测试和活化能的测定以及全电池的组装；通过掺杂其他卤素原子来调控晶格常数及反钙钛矿结构因子，使之更适合锂离子迁移；通过挥发卤化物产生非化学计量相来构造锂离子迁移通道和层架结构。多手段在反钙钛矿晶格内构建大量的3D快离子传输通道，达到提高电解质材料的锂离子电导率目的，从而提高了全固态锂电池的耐久性。
778
0
本发明涉及一种用于灌封的改良型材料的制造方法。该改进型材料包括混合液和粉末料，所述的混合液中含有：树脂15～20重量份、增韧剂20～25重量份、消泡剂1～5重量份、固化剂15～20重量份、促进剂1～5重量份、封闭剂1～5重量份，所述的粉末料为阻燃剂35～40重量份，方法包括以下步骤：步骤一：反应釜预热，步骤二：称取原料，步骤三：制造混合液，步骤四：粉末料预处理，步骤五：制造改良型材料，步骤六：改良型材料项目测试，步骤七：改良型材料性能测试，步骤八：包装储存。该改良型材料具有良好的物理、化学性能，防水防潮效果优秀，硬度高、柔韧性较好，稳定性能优秀，同时该方法操作方便、生产效率较高，步骤精密。
1022
0
本发明提供了化学领域内的一种制备石墨烯‑石墨烯纳米带的方法，包括以下步骤，（1）准备实验材料和仪器；（2）用重力法测定氧化石墨烯与氧化石墨烯纳米带溶液的浓度，抽取一毫升的氧化石墨烯溶液滴在已称重的载玻片上，在烘箱中烘干后测试其重量；（3）按着GO与GONR的质量比为1:1，各自抽取相应体积的溶液于模具中，搅拌混合均匀；（4）将混合均匀的GO‑GONR溶液在冷冻干燥机的冷井中冷冻24小时，抽真空，冷冻干燥；（5）将冷冻干燥完全的样品取出；（6）将样品置于水合肼蒸汽中还原24小时，冷却后取出，放入真空干燥箱中真空干燥24小时；本发明有利于提高石墨烯海绵的强度。
751
0
一种利用相图研制污泥陶粒的方法，涉及污泥陶粒的生产方法，先测定在污泥、粘土和粉煤灰中各氧化物的质量百分数；再计算出陶粒中采用的污泥、粘土和粉煤灰的投料质量百分比范围，并在此范围内设计陶粒的正交试验；选取陶粒的正交试验产品中符合标准质量指标的污泥、粘土和粉煤灰的投料配合比作为实际生产投料比；从正交试验配合比中计算污泥、粘土和粉煤灰形成的混合物中三元或者四元氧化物化学成分的含量，进而通过三元或者四元相图预测混合物的焙烧温度。采用本发明可针对不同批次的污泥、粘土和粉煤灰设计合适的投料配比和焙烧温度。
944
0
本发明公开了一种基于人工智能的四轴机械臂点击和位置校准方法，包括以下步骤：制作工装夹具，使得被测屏幕处于水平位置；根据关键点识别，且使用摄像头获取所述被测屏幕的区域信息；使用固定位置的所述摄像头拍摄指定所述关键点，根据获取到的所述关键点的尺寸，换算距离关系；以及使用强化学习算法，让机械臂逐步主动逼近所述关键点，将屏幕点击有效反馈和机械臂自身压力反馈的关系作为奖励函数。本发明提使用该方法和系统之后，无需进行繁琐的示教工作，降低人力投入和人为错误，不再依赖人工进行机械臂点击，云计算下的机械臂智能化提升，可将已有测试/运行步骤，远程输入到人力不可达地方。
888
0
本实用新型属于防化技术领域，涉及一种公众洗消站，包括充气帐篷、净水储液袋、净水加热器、均混罐、废水回收袋；充气帐篷包括顺序连接的接待区、脱衣区、喷淋池、穿衣区、检查区；喷淋池内设有净水喷淋区和洗消水喷淋区，净水喷淋区内设有净水喷头，洗消水喷淋区内设有洗消水喷头；净水储液袋通过管道与净水加热器相连接；净水加热器的出水分成两路，一路通过管道与充气帐篷喷淋池的净水喷头相连接，另一路通过管道与均混罐相连接，均混罐通过管道与充气帐篷喷淋池的洗消水喷头相连接；喷淋池底部设有污水收集管，污水收集管通过废水回收泵与废水回收袋相连接。本实用新型解决化学救援人员被污染及时清洗问题，效率提高，不会对环境产生二次污染。
752
0

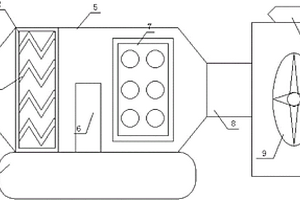

本实用新型涉及粪便处理设备技术领域，具体涉及一种处理粪便的离子新风设备。在底座上端设置箱体，在箱体上设置检修门，在箱体一侧设置空气入口，在箱体另一侧通过送风管道连接风机，在风机上设置出风口；在箱体内设置空气过滤系统和离子发生器，空气过滤系统设置在接近空气入口一侧的箱体内，离子发生器设置在接近送风管道一侧的箱体内。通过空气过滤系统对进入的空气进行过滤，过滤后的空气通过离子发生器产生活性氧离子，并通过风机输送到粪便处理车间，使其和未被收集的臭气分子发生化学反应，大大改善车间的工作环境。
中冶有色为您提供最新的江苏扬州有色金属化学分析技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
2025年04月27日 ~ 29日
