砂石加工用高效制砂机 508

 0

本实用新型公开了一种砂石加工用高效制砂机，涉及砂石加工技术领域，包括主体，进料框口，翻转筛框，制砂机构。本实用新型通过设置制砂机构，此机构可实现对砂石的高效制砂，通过启动电机带动一个破碎辊旋转，此时第一直齿轮在一个破碎辊的带动下，通过第二直齿轮带动另一个破碎辊旋转，同时一个联动转块在第二直齿轮的带动下，通过联动带带动联动转杆，使得第一锥齿轮通过第二锥齿轮，带动研磨盘旋转，同时另一个联动转块在联动带的带动下，带动半齿轮旋转，当第三直齿轮与半齿轮啮合时，带动翻转筛框使得粗砂石，逐步落入至两个破碎辊中间位置处，从而实现筛选、破碎与研磨的一体化，节省了中间转运步骤，从而进一步提高了工作效率。

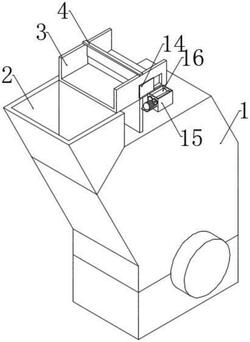

制砂机的辅助上料机构 375

 0

本实用新型公开了一种制砂机的辅助上料机构，包括：制砂机，制砂机的顶端连通有进料斗，进料斗顶端的一侧固定有U型进料板，U型进料板的顶端固定有横板，横板嵌设有第一挡板，第一挡板的底端设有第二挡板，第一挡板开设有供第二挡板穿插的通槽，通槽内转动连接有转杆，该一种制砂机的辅助上料机构，在通过U型进料板向进料斗进料时，在转杆的转动下带动第一齿轮的转动，第一齿轮带动齿条的上下运动，齿条带动第二挡板的上下运动，即可调整第二挡板与U型进料板的间隙大小，即调整物料通过的尺寸范围，对通过U型进料板的物料进行筛选，避免体积过大的物料进入制砂机内而造成制砂机叶轮的损坏，提高了制砂机的使用寿命。
