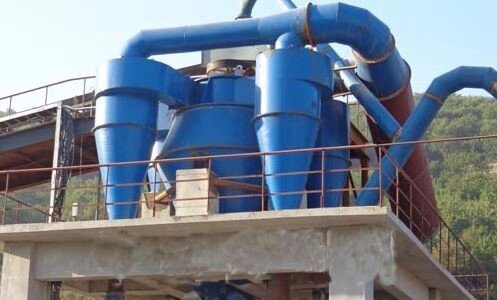

HST型三分离选粉机作为第二代选粉机和第三代选粉机之间的过渡产品,在许多中小型粉磨系统中取得了不错的效果,但在其应用中也存在一些不足,直接影响了选粉机的使用性能。为此我公司利用技术上的优势对其进行改进,在保持其投资省的基础上,提高其成品收集性能,解决其性能上的短板。
1、改下部撒料为上部撒料,不仅结构紧凑、而且解决了传动主轴过长,主轴容易折断、下部轴承易坏的缺陷。
2、采用全旁路旋风
除尘器作为成品收集装置,有较理想的气、粉分离运动,消除了普通旋风除尘器的二次扬尘现象,成品收集效率可达93%左右,而普通的旋风除尘器成品收集效率为85%左右。
3、对选粉区的优化设计,**限消除了含尘气体上升过程中的速度阶梯对分级效果的影响,分级精度高。
4、对易磨损部位采用内衬耐磨钢板、粘贴耐磨陶瓷。使用寿命大大延长。
技术参数表
型号
| 产品细度R0.08(%)
| 处理风量(m3/h)
| 转速(rpm)
| 电机功率(kw)
| **处理风量(t/h)
| 产量(t/h)
|
HST250
| 0~3
| 15000
| 250~500
| 11
| 50
| 10~18
|
HST350
| 0~3
| 21000
| 220~450
| 18.5
| 90
| 15~28
|
HST500
| 0~3
| 30000
| 180~400
| 22
| 120
| 20~40
|
HST750
| 0~3
| 45000
| 160~340
| 30
| 150
| 30~50
|
HST1000
| 0~3
| 60000
| 130~300
| 37
| 210
| 40~70
|
HST1250
| 0~3
| 75000
| 130~280
| 45
| 250
| 50~85
|
HGST1500
| 0~3
| 90000
| 130~260
| 55
| 300
| 75~100
|
HST1750
| 0~3
| 105000
| 120~250
| 75
| 360
| 85~120
|
HST2000
| 0~3
| 120000
| 120~240
| 75
| 420
| 110~140
|
HST2500
| 0~3
| 150000
| 110~200
| 90
| 520
| 130~170
|
HST3000
| 0~3
| 180000
| 110~180
| 110
| 600
| 150~200
|
