粉体流量计检测仪

343

规格/型号：GY/VGD-100

品牌：暂无

应用领域：环境检测设备

产地：广东 - 深圳

厂家/供应商：深圳市果宇科技有限公司

咨询电话:：13699831761（请说明信息源自“中冶有色技术网”）

更新时间：2024-03-15

级别：待认证

粉体流量计检测仪说明介绍

粉体流量计检测仪

在现代工业的生产过程中，由于工艺需要，粉体流量计的应用越来越广泛，对其性能要求也越来越高。

GY/VGD-100-FL-YE系列粉体流量计采用耐高温、耐高压设计，适用于各种工业生产环境。一体化，二线制结构，使得安装使用变得极为简单，可轻松接入用户的自动化管理系统。实时对其上游设备的工况进行监测，在企业实施的节能增效过程中可起到作用。

GY/VGD-100-FL-YE系列粉体流量计采用的静电测量技术。当管道内含有粉尘粒子的气流经过一个固定的传感器时，粉尘粒子在运动中所产生的微弱电流被传感器采集并传送至变送器。经变送器过滤、放大，并处理成为一个与粉尘流量成线性关系的标准输出值。

产品特点

1、粉体流量计由传感器单元、变送器单元组成的一体化结构；专用传感器为无

电子电路，无源被动型。灵敏度高，不受震动影响，无粉尘沾染，可靠性高，

寿命长；变送器输出的电流信号与传感器单元电气隔离，实现输出电流信号的

无干扰传输；

2、接线盒内置一体化变送器输出的4-20mA电流与粉尘感应探针之间电气隔离，

实现信号安全传输；

3、模块化设计，可单独更换传感器单元、变送器单元；

4、长寿命设计，全金属外壳、连接件；

5、现场工程技术人员无须任何特殊培训即可正确使用，安装方便运行可靠。

产品规格

产品名称	粉体流量计检测仪（固体粉尘流量计）	产品型号	GY/VGD-100-FL-YE
检测介质	粉尘，煤粉，面粉，灰尘，烟尘，石墨，二氧化锰，生石灰，干水泥等各种颗粒物
颗粒粒径	0.1uM～1000uM，在标称范围外仍然能够接收但信号特性有点不同。
传感器结构	无阻管道式	适应管径	DN25/DN32/DN50/DN65/DN80/DN100/DN125/DN150/DN200/DN250/DN300/DN400（其它可定制）
检测原理	静电式	检测量程	0-20kg/100kg/500kg/20t/100t/h（可定制）
检测精度	≤±5%F.S	分辨率	0.01/0.1/1（根据量程而定）
零点漂移	低于1％	满量程漂移	低于1％
工作压力	-0.1Mpa～2Mpa	工作流速	1m/s～30m/s
工作温度	-50℃～250℃	管道外径	10mm～600mm
操作环境电磁场	在50赫兹时值=60A/m	操作环境湿度	不结露90％
操作环境振动	连续震荡量，任何方向、任何频率：均方根值2g（20m/s2）	操作环境温度	-40℃～85℃（电子部件）
输出方式	4-20MA，RS485通讯接口，声光报警输出	工作电源	DC24V（15V～32V 范围内可用）

应用

可广泛应用于各种工业用途，炼铁、发电、制药机械、化工、建材加工、水泥制造等行业。

典型用途包括炼铁高炉喷煤管道、火力发电锅炉喷煤管道、过程输送总量监测、各种燃料锅炉及其他生产性粉体流量监测。

产品详情

安装及注意事项

1、传感器需安装在金属管道上（如遇非金属管道安装时，请咨询厂商）。

2、应尽可能安装在水平管道段，如遇特殊情况，也可以垂直安装。

3、不能安装在弯头与三通管道上。

4、直接安装在被测管道。

5、传感器与管道为法兰连接。

6、连接线缆为2*1mm2屏蔽电缆，屏蔽层应与变送器壳体良好连接。

7、外引电缆应就近固定，以防风雨中来回摆动，造成传输导线的机械损伤。

安装时特别注意：流体运动方向与传感器上所标示箭头方向一致。

报警设置

1、GY/VGD-100-FL-YE系列粉体流量计在PLC或其它可记录系统中设置。将输出信号4 -20mA转换成可见可读数（如mg/m3）。转换方式如下，以量程0-100Kg/h为例，4mA对应0Kg/h,20mA对应100 Kg/h。

2、在控制系统中设置粉体堵塞流量值（一般设置为满量程的2％），当流量低于该值后即报警。由于设备的精细程度及每个工厂的使用要求不同，也可根据实际情况做相应调整。并作时间延迟处理，以免产生误报警。

典型应用的实例图解

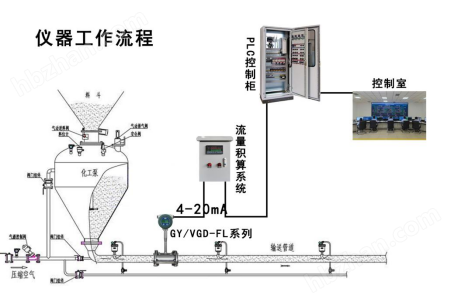

粉状材料的回收、粉料输送过程监测

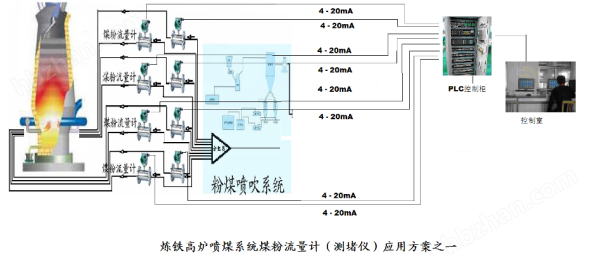

以炼铁高炉喷煤、发电锅炉喷煤为例，高炉喷煤及电站锅炉喷煤就是把原煤（无烟煤、烟煤）烘干、磨细，经布袋收尘器收集，使之进入煤粉仓，进入喷吹罐混合，用压缩空气（或氮气）输送，从喷吹罐送至分配器，经分配器从各喷煤枪直接喷入炉缸。

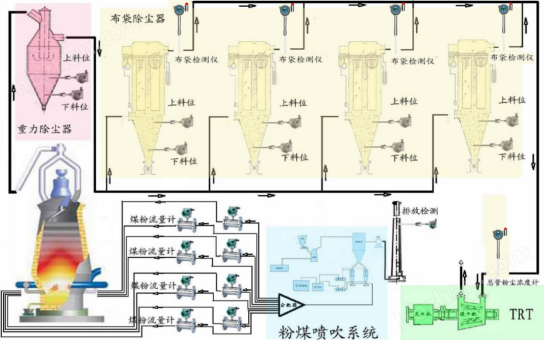

粉体流量测量仪装在分配器后各喷煤枪的管道上，可随时监控各喷煤管道内气固两相流体的输送状况，并测算输送总量。还可以对各喷煤管道的堵断起报警作用。
