GC系列旋回破碎机
GC系列旋回破碎机

旋回破的工作机构是由两个截面旋回——动锥和定锥组成。活动的动锥的心轴支承在其上方,并安装于定锥内,心轴旋转时,相对于定锥做来回摆动。当动锥接近于定锥时,处于两者之间的矿石就被破碎,动锥离开定锥时,破碎后的产品则经排矿口排出,其破碎是连续的。

型号:GC系列

商家:南昌矿机集团股份有限公司

1570        0
详细介绍
1、工作原理

旋回破的工作机构是由两个截面旋回——动锥和定锥组成。活动的动锥的心轴支承在其上方,并安装于定锥内,心轴旋转时,相对于定锥做来回摆动。当动锥接近于定锥时,处于两者之间的矿石就被破碎,动锥离开定锥时,破碎后的产品则经排矿口排出,其破碎是连续的。动锥的摆动通过齿轮上的偏心套和偏心铜套实现的。旋回破碎机具有较高的摆动次数和较大的摆动行程,因而在破碎腔内的矿石是受大行程快速挤压的。因此旋回破碎机具有破碎比大,产量高,功耗少,粒度均匀和适用于各种硬度的矿石。


2、技术指标与参数

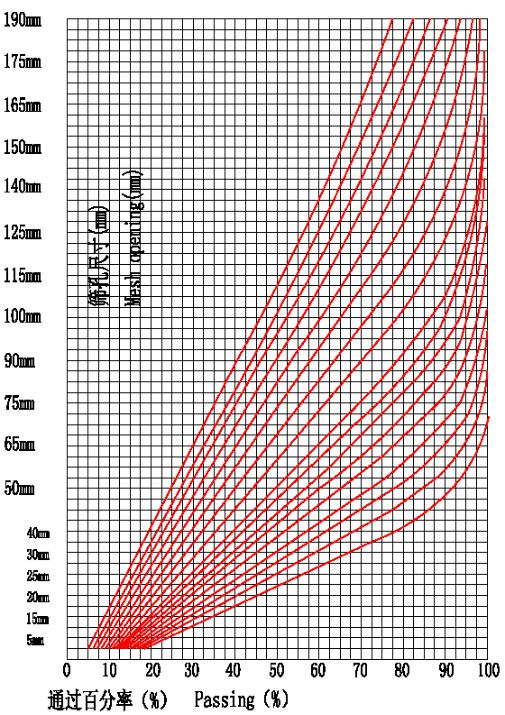

产品粒度特征曲线Product Gradation Curves

产品曲线选择

通过百分率(%

(破碎功指数)

 (%)

(Wi=<10)

90

中硬(Wi=10~15

85

硬(Wi=>10~15

75


范例
GC4265旋回破排矿口为150mm,则破碎软岩时,150mm产品通过率为90%,按图选择对应曲线,根据曲线得知产品粒度分别如下:

排矿口OSS

近似通过率Passthrough

mm

%

175

97

150

90

125

80

100

67

75

52

50

37

25

23

3.选型原则
选型表

型号

功率

偏心距

每分钟旋回数

重量

开口尺寸

最大给料

动锥底部开口

产量

KW

mm

RPM

T

mm

mm

mm

tph

GC4265

400

253238

178

120

1065

900

140-175

1635-2323

GC5065

400

253238

178

153

1270

1050

150-175

2245-2760


4.特点
GC系列旋回破碎机是目前国际上最先进的粗碎机 。适用于各种岩石和矿石的初级破碎。相对其它初级破碎设备 ,具有处理量大,破碎效率高,破碎比大,产品粒度均匀,低能耗,破碎腔内磨损均匀等特点,适合特大生产规模的条件下使用。

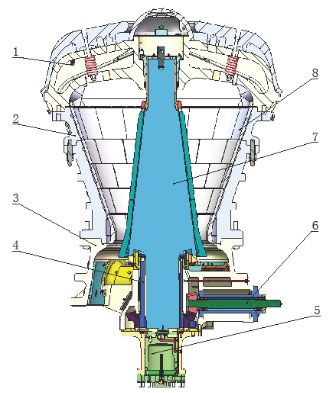

5.设备主要结构

1.横梁总成  2.上机架总成  3.下机架总成  4.偏心总成  5.调节油缸总成  6.小齿轮轴总成  7.主轴总成  8.定锥衬板
