全部
▼
热搜：
597 | 检测项 |
单位 |
技术要求 |
测试方法 |
||||
| 石墨烯粉体 |
外观 |
—— |
灰黑色粉末 |
目测 |
|||
| 固含量 |
%wt |
99.50±0.50 |
不挥发物含量测定（150℃4h） |
||||
| 石墨烯含量 |
%wt |
98.00±0.50 |
750℃灰化分解 |
||||
| 挥发物 |
%wt |
0.50±0.10 |
不挥发物含量测定（150℃4h） |
||||
| 过筛效果 |
—— |
100% |
筛网200目，100%过筛 |
||||
| 氧（硅）化物 |
%wt |
1.50±0.50 |
原料配比 |
||||
| 金属元素 |
ppm |
Fe≤200（AES） |
按照GB/T 15337-2008 《原子吸收光谱分析法通则》检测或者紫外可见光分光光度计 |
||||
| ppm |
Co≤40（AAS） |
||||||
| ppm |
Ni≤40 （AAS） |
||||||
| ppm |
Mn≤40（AAS） |
||||||
| ppm |
Cu≤40（AAS） |
||||||
| ppm |
Zn≤40 （AES） |
||||||
| 其他检测数据 |
|||||||
| 检测项 |
检测结果 |
||||||
| 石墨烯粉体 |
GB/T 19077.1-2008《GB/T 19077.1-2008 粒度分析 激光衍射法 第1部分：通则》 |
D10：2-3um D50：3-6um D90：9-12um Dmax：小于13um |
|||||

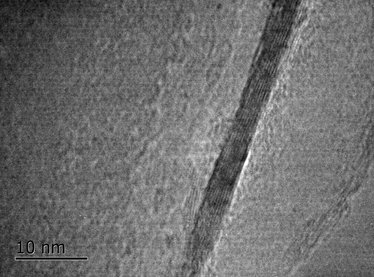

| 厚度测试方法：TEM |
≤3nm |
||||||
| 氮气吸附测比表面积 |
未测 |
||||||
| 石墨烯晶型缺陷（拉曼光谱，＜10%） |
ID/IG=8.1% |
||||||
| 粉末电阻率（S/m，12MPa） |
未测 |
||||||
分享 0
举报 0
收藏 0
反对 0
点赞 0
湖北 - 武汉
2024年12月27日 ~ 29日
