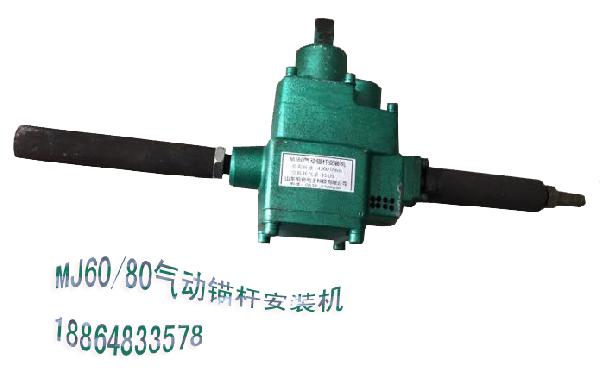

MJ60/80型气动锚杆安装机

363

规格/型号：MJ60/80

品牌：暂无

应用领域：探矿设备

产地：山东 - 泰安

厂家/供应商：山东恒安电子科技有限公司

咨询电话:：18864833578（请说明信息源自“中冶有色技术网”）

更新时间：2023-08-31

级别：已认证

MJ60/80型气动锚杆安装机说明介绍

一、MJ60/80型气动锚杆安装机特点和用途：是在ZK19型矿用轨道气钻（鉴定证书：鲁煤管科鉴字[1996]第20号）基础上改进而成。该机具有安全防爆、扭矩大、重量轻、体积小、结构合理、使用维护方便等特点。主要应用于煤矿井下树脂锚杆搅拌及托盘螺母的安装。它的使用大大提高了树脂锚杆的安装效率和支护质量，降低工人劳动强度，改善劳动条件。二、MJ60/80型气动锚杆安装机结构及工作原理 MJ60/80型气动锚杆安装机主要由叶片式气马达、减速器、进气操纵手柄、辅助手柄等部分组成。使用时高压气流经进气操纵手柄进入叶片式气马达，使转子高速旋转，经减速器减速后，由输出轴输出动力。该机具有双向旋转功能，当逆时针转动进气操纵手柄时，安装机可实现正转，用于锚杆搅拌及螺母的扭紧。中间位置关闭。顺时针转动时，安装机实现反转，用于拆卸搅拌头及螺母等。三、技术参数：工作压力：0.4-0.63MPa 额定工作转速:165r/min 额定扭矩:30/40N.m 最大扭矩：>60 >80N.m 机重：4.8-6.6KG 额定压力：0.5MPa 气管内径：16mm 四、MJ60/80型气动锚杆安装机使用方法（一）锚杆搅拌 1、在锚杆丝头大于120mm时，将合适的搅拌头旋入所要安装的锚杆上，先用锚杆将树脂药卷推入钻好的孔内，再将安装机输出轴四方头插入搅拌头四方孔内，逆时针转动操纵手柄，安装机即带动锚杆旋转，锚杆即开始搅拌，此时两臂用力向前推进，将锚杆推至合适位置，搅拌大约10-40秒后反向转动进气操纵手柄停止供气，安装机停止旋转，随后将安装机取下。待树脂药圈完全凝固后，将安装机输出轴插入搅拌头四方孔内，顺时针转动操纵手柄，将搅拌头拆下，整个搅拌过程即结束。 2、当锚杆丝头小于120mm时，可直接将螺母旋入锚杆丝头上，用扳套直接将螺母与安装机四方头相连，进行搅拌，搅拌方法同1.锚杆完全凝固后，再将螺母用安装机拆下。（二）安装托盘及螺母将托盘及螺母装在凝固好的锚杆尾部，将相应的扳套装在安装机输出轴上，并与锚杆螺母相连，逆时针转动操纵手柄，瞬间即可将螺母紧固。在螺母紧固时，由于安装机输出扭矩较大，故要随时注意关闭操纵手柄。
