中钢天源自主设计研发的TM系列金属矿用塔磨机可广泛应用于包括金矿、银矿、铜矿、镍矿、锰矿、铁矿、锌铅矿等多种矿石及固体颗粒的超细磨,该设备整机及各零部件结构合理,占地面积少,运转平稳,噪音小,使用寿命长,经济效益可观,磨矿效果达到国内先进水平。
工作原理:
本机在低速旋转的搅拌螺旋运转过程中由于离心力、重力、摩擦力的作用造成粉碎介质与物料实现有序的运动循环和宏观上的受力基本平衡,在搅拌螺旋内为小于提升速度的螺旋式上升,在内衬与螺旋外缘间为螺旋式下降。然而在微观上由于其受力的不均匀性形成动态的运动速差、受力变化,造成物料被强力挤压、研磨以及物料之间的受力折断、微剪切、劈碎等综合作用。合格物料的输送则是随输送介质上升,在进行内部分级后从塔磨机筒体上部自流溢出。
技术优势:
大幅度提高研磨效率,设备占地面积小,噪音低,节省能耗。
入磨粒度二次沉降分离,均匀控制粒级分布,提高产品的合格粒级占有率。
内壁耐磨衬板采用国内领先磁性橡胶材料制作,有效延长使用寿命。
筒体下部采用开门式设计,方便日常维护、检修。
应用实1:山西岚县田野矿业公司
型号:TM1800-220 筒体内径1800mm 功率220kw
工艺参数:入磨粒度-200目>93% 出料粒度-400目>95% 处理量18t/h~25t/h
应用实例2:京维集团龙口市金鑫黄金有限公司
型号:TM1800-200 筒体内径1800mm 功率200kw
用途:金精矿氰化浸出前再磨
工艺参数:入磨粒度-200目50%~70% 出料粒度-400目85%~95% 处理量15t/h~20t/h
应用实例3:云锡集团云南华联锌铟股份有限公司
型号:TM1000-55 筒体内径1000mm 功率55kw
用途:铜粗精矿再磨
工艺参数:入磨粒度-200目60%~70% 出料粒度-400目70%~80% 处理量2t/h~4t/h
应用实例4:贵州省盘江深瑞洁净煤技术有限公司
型号:TM1200-90 筒体内径1200mm 功率90kw
用途:煤泥细磨综合回收
工艺参数:入磨粒度-200目70%~80% 出料粒度-200目90%~95% 处理量8t/h~12t/h
应用实例5:中钢天源南京材料厂
型号:TM800-30 筒体内径800mm 功率30kw
工艺参数:入磨粒度<20mm 出料粒度<10μm

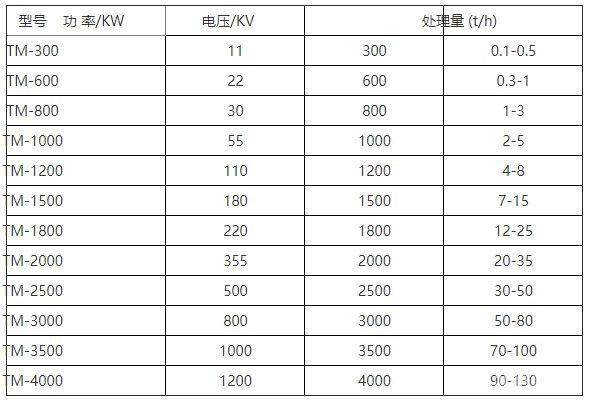

备注:表中数据仅供选型参考,实际情况应根据处理物料性质和所需产品粒度或工业试验确定。同时可以根据用户需求,提供表中未列举型号产品,选型更灵活实用。
