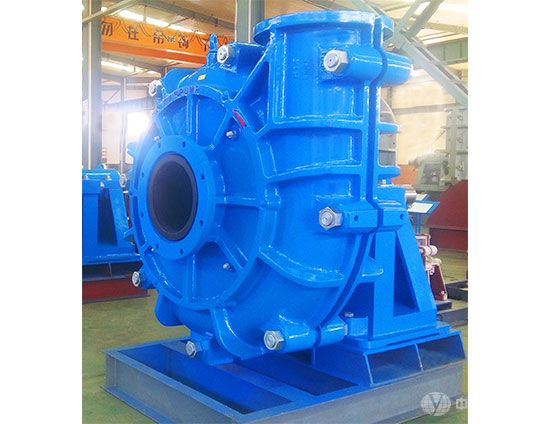

1. 产品概述
NZJL系列渣浆泵为轻型渣浆泵,同样属于卧式离心泵一种。结构上采用双壳体结构,内层壳体为过流易损件,需周期性更换,根据工况条件的差异可选用高铬金属或橡胶材质。该系列渣浆泵相对于重型渣浆泵,同口径规范重量要轻,水力效率高,因此综合使用成本低,在输送中低度磨损的工况具有很高的经济性,但不适合与重及超重磨损的工位。
2. 产品特点
1) 叶轮通常采用5叶片设计,叶片相对薄,比转速相对要高,泵的效率高;
2) 过流件可根据工况条件,采用高铬及橡胶材质搭配使用,灵活多样;
3) 采用卧式双壳体设计,现场安装维护相对更加方便,
4) 轴承组件采用重载轴承设计,采用脂润滑,不需要外接油站;
5) 轴封形式多样,可选用填料密封,副叶轮密封及机械密封三种,三种密封可相互替代更换而不需要更换其他部件;
6) 叶轮及护板之间的间隙设计有可调组件,在日常停机维护中可方便地进行间隙调整;
7) 泵与电机之间的连接方式根据工况及现场条件,可采用皮带、联轴器、减速机等方式;
8) 该系列渣浆泵一般不推荐串联使用;
9) 泵出口方向可按八个角度选装安装,以适应现场管路安装。
3. 适用范围
1) 该系列渣浆泵为轻型渣浆泵,适用于有色、黑色等金属矿山选矿流程中低浓度物料输送,比如浮选作业,厂区回水等;
2) 推荐使用的单级扬程低于40m,最大输送扬程可达到60m;
3) 推荐适用重量浓度不高于30%,中值粒径低于-200目;
4) 当选用橡胶材质过流件时,输送矿浆温度推荐不超过70℃,当采用橡胶材质叶轮时,最大外圆线速度不超过28m/s;
