工作原理
S800基于超声波的反射与透射特性，通过压电换能器发射高频脉冲超声波（标配15MHz探头，带宽1-30MHz），以去离子水为耦合介质穿透样品。当超声波遇到内部缺陷（如裂纹、空洞、分层）或材料界面时，部分声波反射回探头，另一部分透射至深层。设备搭载高速数据采集卡（采样频率100MHz）实时捕获反射信号，结合C扫描（横向扫描）与T扫描（透射扫描）模式，生成高分辨率三维图像，精准定位缺陷位置、形状及尺寸。
应用范围
该设备覆盖多领域检测需求：在半导体行业，可检测IGBT模块多层键合质量、晶圆键合分层及倒装芯片底部填充缺陷；新能源领域支持锂电池电解液浸润性分析、水冷板散热器钎焊虚焊检测；适用于金属复合材料、陶瓷基板、碳纤维板材等大型工件的内部结构评估，单次检测面积达1000mm×700mm（双通道模式扩展至1100mm），满足新能源汽车电池托盘、航空发动机叶片等复杂构件的批量筛查需求。
技术参数

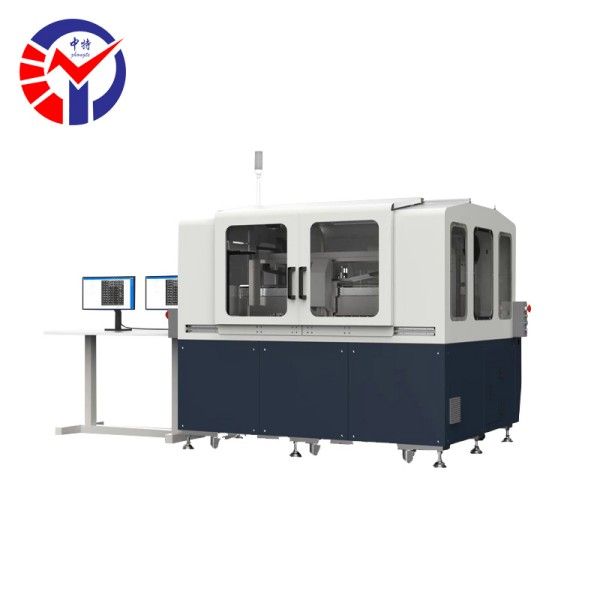

S800整机尺寸1900×1550×1650mm，有效扫描范围1000×700×150mm，最大扫描速度800mm/s，定位精度X/Y轴±0.5μm、Z轴±5μm，重复定位精度达X/Y轴±0.01mm、Z轴±0.02μm。配置I5工控机、8GB内存及双27英寸液晶显示器，支持1-4000μm图像分辨率调节，兼容1-230MHz超声探头，满足从微电子器件到大型结构件的检测需求。
产品特点
高速高精度：直线电机驱动X轴与光栅尺反馈系统，实现微米级运动控制，800mm/s扫描速度提升检测效率；
智能成像：自主研发检测软件支持图像自动着色、缺陷面积统计及厚度测量，非技术人员可快速识别缺陷；
灵活扩展：单/双通道水槽设计适配不同工件尺寸，支持托盘扫描模式实现批量检测；
工业级可靠性：全封闭水槽与上下水循环系统保障连续运行稳定性，适用于生产线在线检测场景。
