工作原理
设备通过高分辨率CCD摄像头与远心光学系统捕捉零件轮廓图像，结合环形LED光源消除反光干扰。图像经内置图像处理算法（如边缘检测、亚像素定位）解析零件尺寸特征，支持直径、圆度、同轴度、螺纹参数等几何量的自动测量。软件内置GD&T（几何尺寸与公差）标准库，可实时生成检测报告并比对公差范围。
应用范围
该测量机广泛应用于机械制造领域轴类零件来料检验（如轴承、齿轮轴尺寸核查）、汽车工业变速箱齿轮全参数测量（如齿厚、齿形误差分析）、航空航天领域涡轮叶片榫槽精度验证（如轮廓度、位置度检测），以及质量检测实验室批量零件快速筛查（如螺纹中径、头厚一致性评估）。典型应用包括首件检验、过程控制、出厂合格证生成，覆盖从研发试制到量产的全流程需求。
产品技术参数
测量范围：直径0-300mm，长度0-1000mm（可扩展至更大尺寸）
精度：±(2+L/200)μm（L为测量长度，单位mm）
测量速度：≤3秒/件（典型轴类零件）
光源：环形LED背光（亮度可调，色温6500K）
图像系统：500万像素CCD（分辨率2592×1944），远心镜头（畸变≤0.01%）
软件功能：支持GD&T、ISO 1101标准，可导入CAD模型进行比对
输出格式：检测报告（PDF/Excel）、数据接口（RS232、以太网）
电源：AC 220V±10%，50/60Hz，功耗≤200W
环境适应性：工作温度5℃-40℃，湿度≤80%RH，振动≤0.5g
产品特点
非接触式与高精度：远心光学系统消除透视误差，测量精度达微米级；CCD传感器支持亚像素定位，分辨率0.1μm。
全尺寸自动测量：单次装夹可完成直径、圆度、同轴度、螺纹等20+项参数检测，效率提升5倍以上。
智能化与标准化：软件内置GD&T、ISO 1101标准库，支持CAD模型导入与自动比对；检测报告符合AS9102（航空航天）等行业标准。
易用性与柔性：7英寸触摸屏操作，支持一键测量；模块化夹具适配不同尺寸零件，最大测量直径可扩展至500mm。
耐用性与维护便捷：全金属机身（花岗岩基座）通过IP50防护认证；LED光源寿命≥5万小时，降低全生命周期成本。

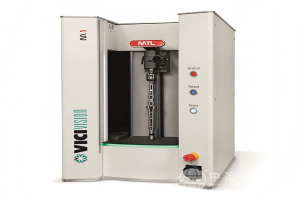

北京品智创思精密仪器有限公司的VICIVISION光学轴类测量机凭借其卓越的非接触测量能力、全尺寸自动检测功能及智能化软件，为机械制造、汽车工业及航空航天领域提供了高效、精准的质量控制解决方案，助力企业在提升生产效率与保障产品合规性中实现数据化决策与快速响应。
