工作原理：

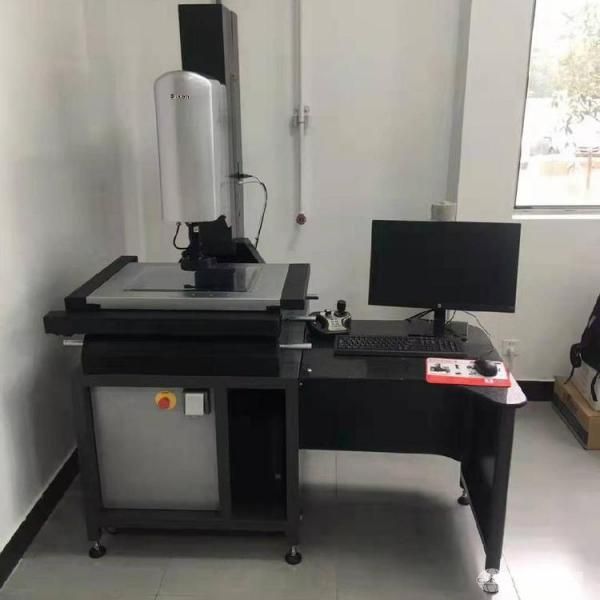

该仪器基于CCD数字影像技术，通过高精度光栅尺实时采集X、Y、Z三轴位移数据，结合RationalVue智能测量软件进行空间几何运算。其核心在于利用130万像素高清工业相机捕捉工件影像，通过40路分区LED光源优化成像对比度，系统自动识别边缘特征并完成坐标化处理，最终在屏幕上生成可交互的测量图形，实现形位公差、轮廓度等参数的快速测定。
应用范围：
广泛应用于机械制造、电子元器件、模具加工、汽车零部件及航空航天等领域，可高效完成精密冲压件、齿轮、螺纹、PCB板、光学元件等复杂工件的二维尺寸检测，尤其擅长薄壁件、微小产品及批量工件的自动化测量任务。
技术参数：
测量行程达300mm×200mm×200mm，示值精度符合JJF 1318-2011标准，X/Y轴误差≤(2.0+L/200)μm，Z轴误差≤5μm。采用0.01μm分辨率绝对式光栅尺，搭配直流伺服电机与精密滚珠丝杆传动系统，最大运动速度465mm/s，重复定位精度≤2μm。配备5环8区LED冷光源与TC系列远心镜头，支持0.7×-4.5×光学变倍。
产品特点：
全闭环控制：Z轴带刹车系统与环形光栅反馈，消除传动间隙，确保高倍率下的测量稳定性。
智能光源系统：256级亮度可调的分区照明，可针对不同材质工件优化成像质量。
自学习编程：软件支持手动示教一次后自动生成测量程序，大幅提升批量检测效率。
多功能输出：测量数据可直连AutoCAD、Excel及SPC管控系统，支持DXF图纸比对与Xbar-S管制图生成。
环境适应性：机身采用00级花岗岩基座，抗温度变形能力强，可在18-22℃、湿度40%-70%环境下稳定运行。
