工作原理

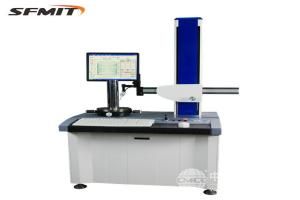

CA120采用接触式测量原理：工件固定于精密主轴（旋转精度≤0.1μm），测量头通过直线导轨沿轴向移动，接触式传感器（分辨率0.01μm）实时采集工件表面轮廓数据。设备支持360°连续旋转测量，通过软件计算圆柱度误差（如最小二乘圆柱、最小区域圆柱）、圆度误差及径向跳动值，符合ISO 1101、GB/T 7234标准。
应用范围
设备适用于多场景圆柱形零件精度检测需求：
机械制造：机床主轴、液压缸体的圆柱度与径向跳动验收；
汽车工业：发动机曲轴、变速箱齿轮轴的形位误差抽检；
航空航天：涡轮盘、轴承外圈的精密轮廓验证；
质量管控：来料检验、加工过程监控与成品形位公差合格判定；
科研教学：材料力学与精密测量专业的实验教学。
产品技术参数
测量范围：直径φ2~φ120mm，高度50~300mm（标配夹具）；
分辨率：0.01μm（位移传感器）；
精度：圆柱度误差≤0.2μm，圆度误差≤0.1μm；
主轴精度：旋转轴系径向跳动≤0.1μm；
测量方式：接触式（可选配非接触式激光探头）；
软件功能：形位误差分析、数据导出（支持DXF/IGES格式）；
显示方式：21.5寸触摸屏（支持3D轮廓重建与误差标注）；
数据存储：1000组测量数据（含工件编号、误差值、图表）；
电源：AC220V±10%，50Hz，功率800W；
设备尺寸：800mm×600mm×1500mm；
重量：350kg；
执行标准：ISO 1101、GB/T 7234。
产品特点
超精主轴：旋转轴系径向跳动≤0.1μm，确保测量基准稳定性；
高分辨率传感器：位移分辨率0.01μm，可检测微米级形位误差；
智能软件：支持自动生成检测报告、3D轮廓重建与误差趋势分析；
多探头兼容：标配接触式测头，可选配激光非接触式探头；
操作便捷：触摸屏引导测量流程，支持一键生成报告；
安全设计：紧急停机、过载保护功能，保障操作安全；
耐用性：花岗岩底座与精密导轨，长期热稳定性优异；
合规与认证：符合ISO 1101、GB/T 7234标准，通过CE认证。
