工作原理

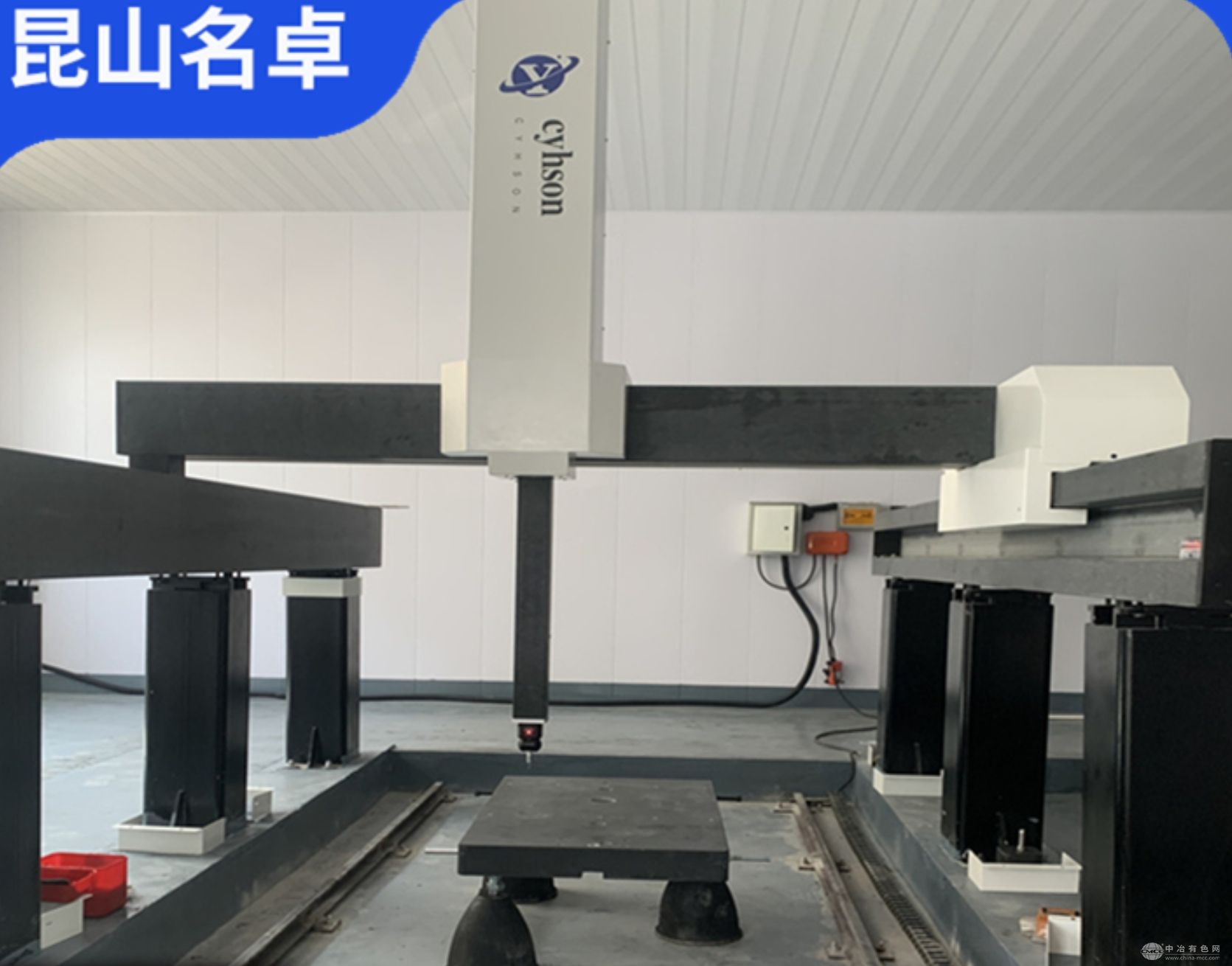

复式三坐标测量仪基于空间坐标定位原理开展工作。其核心由X、Y、Z三个互相垂直的直线运动轴构成，每个轴上都配备高精度的光栅尺作为位移传感器。测量时，通过精密的驱动系统使测量探针沿着三个轴向精确移动。当探针与被测工件表面接触，产生微小位移，光栅尺会实时捕捉这一位移变化，并将位移信号转化为电信号传输给控制系统。控制系统依据预设的程序和算法，结合各轴的运动数据，精准计算出探针尖端在三维空间中的坐标位置，进而构建出工件的几何形状和尺寸信息。
应用范围
该测量仪在多个行业有着广泛应用。在汽车制造领域，可对发动机缸体、变速器壳体等复杂零部件进行尺寸和形位公差检测，确保零部件的装配精度和性能；在航空航天行业，用于测量飞机零部件、发动机叶片等高精度工件，保障飞行安全；在电子制造中，对精密电子元件、电路板等进行尺寸测量和缺陷检测，提高产品质量；在模具制造行业，能快速测量模具的型腔、型芯尺寸，缩短模具制造周期。
产品技术参数
测量范围可根据不同型号灵活配置，常见规格如X轴1500mm、Y轴2000mm、Z轴1000mm，满足多种尺寸工件的测量需求。测量精度高达(2.0 + L/350)μm（L为测量长度，单位：mm），重复性精度小于1.2μm，确保测量结果的准确性和可靠性。
产品特点
采用复式结构设计，稳定性强，能有效减少外界干扰对测量精度的影响。配备先进的测量软件，操作界面友好，具备强大的数据处理和分析功能，可快速生成详细的测量报告。同时，该测量仪具有良好的兼容性，可与多种CAD软件无缝对接，方便企业进行数字化设计和制造。
