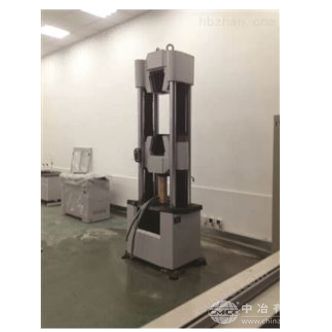

we-600b型液压式试验仪
产品简介
MTSwe-600b型液压式试验仪/微机控制电液伺服试验机采用基于DSP的全数字高响应测量系统，负荷、应变测量全程不分档，试验力分辨力高达500000码。
详情介绍
MTSwe-600b型液压式试验仪/微机控制电液伺服试验机采用基于DSP的全数字高响应测量系统，负荷、应变测量全程不分档，试验力分辨力高达500000码。数据传输采用USB通讯，12Mb/s高速链接；满足GB/T 228-2010金属材料室温拉伸试验方法以及相关标准要求，自动求取各相关标准中规定的结果参数（必要时需配置相应夹具或变形测量装置）。
设备概述
MTSwe-600b型液压式试验仪采用基于DSP的全数字高响应测量系统，负荷、应变测量全程不分档，试验力分辨力高达500000码。数据传输采用USB通讯，12Mb/s高速链接；满足GB/T 228-2010金属材料室温拉伸试验方法以及相关标准要求，自动求取各相关标准中规定的结果参数（必要时需配置相应夹具或变形测量装置）。
主要功能
we-600b型液压式试验仪用于各种金属材料试样的拉伸、压缩、弯曲、剪切等试验，以及一些产品的特殊试验。
满足标准
GB/T 228-2010 金属材料 室温拉伸试验方法
GB/T 7314-2005 金属材料 室温压缩试验方法
原装配置
拉伸夹具一套、压缩夹具一套
可拓展配置
螺栓拉伸夹具、螺母保载夹具、弯曲夹具、剪切夹具
应用行业
计量质检；冶金钢铁；机械制造；电子电器；汽车生产；电线电缆；民用航空；高等院校；科研试验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。
技术参数
名称型号 MTSwe-600b型液压式试验仪
试验力（kN） 600
试验机准确度等级 1级/0.5级
试验力示值相对误差 ±1％/±0.5％以内
试验力测量范围 1％－FS（全程不分档）
变形（引伸计测量范围 1%-FS
变形示值相对误差 ±1％/±0.5％以内
变形分辨力变形量的 1/500000
活塞移动速度范围 0－140mm/min
试验力加载速率范围 0.02%-2% FS /s
立柱数 6
立柱间有效距离（mm） 450
拉伸钳口间距（mm） 750
压缩空间（mm） 700
圆试样夹块的夹持范围（mm） φ10-φ18 φ18-φ29 φ29-φ40
允许扩展配置螺纹钢试样规格范围 φ6-φ14 φ16-φ25 φ25-φ32
板试样夹持厚度（mm） 2-16 16－30
压板尺寸（mm） φ150
活塞行程（mm） 250
主机外形尺寸（长×宽×高mm） 940×650×2400
油源外形尺寸（长×宽×高mm） 1350×780×1050
总功率（kw） 6（三相五线制 AC380V 50Hz）
重量（kg） 约2600
可扩展配置弯曲夹具支滚中心距（mm） 36—400
压滚直径（mm） 3—200（选配）
主要特点
1：双空间结构，上下横梁之间为拉伸空间，下横梁与试台之间为压缩空间。拉压试验转换相当方便；钳口采用半封闭结构，刚性更好；上下横梁均采用铸钢件，强度高，安全性好；
2：油源采用*设计，环保，人性化，的压差随动系统，降低能耗，减少发热，保护油路；
3：采用高速DSP平台，其高集成度、强大的控制、数据处理能力、高可靠性，是采用其它处理器的试验机所的。
4：采用基于神经元自适应PID算法的全数字、三闭环（力、变形、位移）控制系统，实现力、变形、位移全数字三闭环控制，各控制环间可自动切换，并在各方式间切换时实现无冲击平滑过渡。
5：高精准24Bit数据采集系统，高分辨率，可扩展至8路AD采集。
6：USB1.1通讯，通讯速率为12Mb/s，采用全速模式，批量传输方式。
7：系统板采用4层PCB*抗干扰布线方法，抗*力强。
8：除电源接口外，其它接口一律采用标准USB式接口，即插即用接口此种接口可实现热插拔，即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理，插拔方便。
