等速驱动轴多功能试验台

等速驱动轴多功能试验台

146
规格/型号：暂无
品牌：美特斯
应用领域：检测设备
产地：山东 - 济南
厂家/供应商：济南美特斯测试技术有限公司
咨询电话:：13176022133（请说明信息源自“中冶有色网”）
更新时间：2025-06-23
级别：待认证

等速驱动轴多功能试验台说明介绍

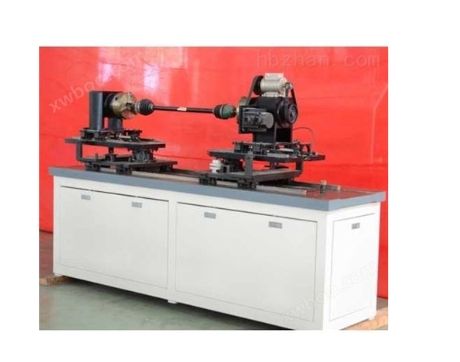

等速驱动轴多功能试验台

等速驱动轴多功能试验台


产品简介

等速驱动轴多功能试验台是用来检测驱动轴综合性能的试验台，该试验台采用伺服电机驱动，计算机系统控制，自动采集和处理数据，自动记录检测测试参数，绘制测量曲线，并可打印试验报告和曲线等。

用途

等速驱动轴多功能试验台是用来检测驱动轴综合性能的试验台，该试验台采用伺服电机驱动，计算机系统控制，自动采集和处理数据，自动记录检测测试参数，绘制测量曲线，并可打印试验报告和曲线等。

测试内容

1、静态摆角试验

2、动态摆角试验

3、静态摆动力矩试验

4、动态摆动力矩试验

5、周向间隙试验

6、轴向间隙试验（外球节）

7、滑移线试验（内球节）

8、旋转力矩测量

主要构成部分及特点

多功能试验台主要由主机系统、测量控制系统及计算机数据处理系统等等部分组成。

（一）、主机系统：

主机系统主要由主机机架、工作台、移动端测试装置、固定端测试装置、辅助测量装置等组成。

1、主机机架：作用是支撑工作台，采用型材连接成型，保证试验时的支撑刚度，机架上的工作平台是其它装置的安装基础。

2、滑移端测试装置布置在主机工作台的左端，滑移端测试装置由小滑台移动测量装置、大滑台移动测量装置、摆动装置三部分组成。

摆动装置由摆动台、摆动主轴、摆动台、扭矩传感器、角度传感器、减速机、摆动电机等组成，用来产生滑移端的摆角和测试摆动力矩。

3、固定端测试装置布置在工作台的右端，它由万向节安装装置、摆动装置、水平轴向移动装置三套装置组成。

（二）计算机测量控制系统

1、使用一台计算机作为中心控制系统，根据反馈的信号控制电机的启停，采集和处理数据，绘制曲线，保存数据和曲线。

2、应用软件运行在Windows窗口平台上，几乎所有操作均在中文虚拟面板上进行，操作直观便捷，轻松完成试验参数设置，打印试验结果等。

3、电气保护措施有：位移上下极限保护，电机缺相保护、电机过流保护、急停保护、极限角度保护、扭矩过载保护、转速超限保护等。

主要技术指标

1、旋转装置

旋转速度：0～±100r/min（可调）

扭矩测量范围：0～±50Nm

扭矩测量精度：≤±1%

2、小滑台移动装置

伸缩位移： 0～100mm

位移测量精度：≤±1%

伸缩力：±500N

力值测量精度：≤±1%

3、大滑台移动装置

移动范围：0～800mm；

4、摆动装置（两端相同）

摆角范围：0～50°

摆角测量精度：0.1°

扭矩测量范围：0～±20Nm

扭矩测量精度：≤±1%

5、试验空间：400～1500mm
