工作原理：

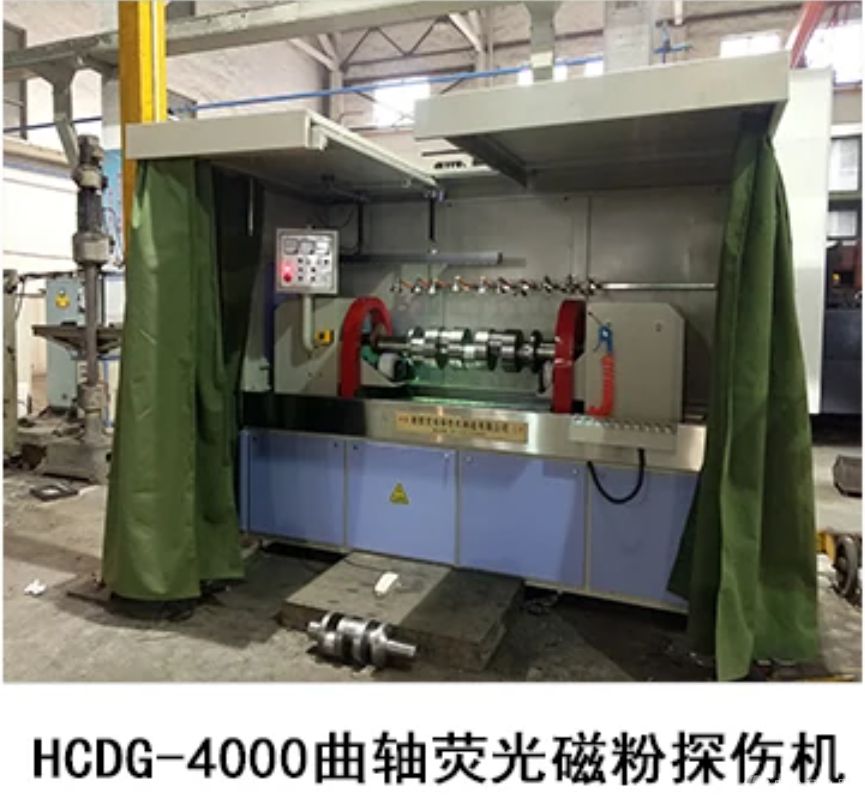

HCDG-4000基于电磁感应与复合磁化原理，通过纵向线圈与周向夹头协同工作，产生纵向（AC/DC）与周向（DC/PWDC）复合磁场。纵向磁场由交流或直流线圈激发，覆盖曲轴整体；周向磁场通过夹头直接通电，聚焦于轴颈、连杆颈等关键部位。当曲轴存在裂纹等缺陷时，磁力线在缺陷处发生畸变并泄漏至表面，形成漏磁场。设备自动喷洒荧光磁悬液（或非荧光磁粉），磁粉在漏磁场作用下聚集形成可见缺陷痕迹，配合高强度紫外线灯（荧光法）或LED白光照明（非荧光法）实现缺陷可视化。
应用范围：
汽车发动机：曲轴、凸轮轴、连杆的疲劳裂纹与热处理缺陷检测；
船舶动力：柴油机曲轴、艉轴等大型轴类零件的探伤与质量验收；
重型机械：矿山机械、风电齿轮箱轴的精密检测；
航空航天：航空发动机曲轴、起落架轴的表面缺陷筛查；
金属加工：锻件、铸件及热处理后曲轴的批量检测。
产品技术参数：
磁化方式：AC纵向磁化（0-3000A可调）+ DC/PWDC周向磁化（0-6000A可调）；
夹持范围：曲轴直径Φ50-Φ400mm，长度≤4000mm（支持定制加长）；
退磁效果：残余磁场≤3Gs（符合JB/T 8290标准）；
磁悬液系统：荧光/非荧光磁粉自动循环喷洒，流量0-8L/min，压力0.2-0.6MPa；
观察方式：荧光法（365nm紫外线灯，照度≥1200μW/cm²）或非荧光法（LED白光≥800Lux）；
电源：三相AC380V±10%，50Hz，总功率≤25kW；
尺寸/重量：主机5500mm×1800mm×2200mm，≤3800kg。
产品特点：
复合磁化全覆盖：AC+DC/PWDC组合磁场，深度覆盖曲轴复杂曲面及过渡圆角，缺陷检出率≥99%；
高精度自动化：PLC控制磁化、喷淋、退磁全流程，支持多段参数编程与一键启动；
柔性适配设计：可调式夹头与分段线圈，兼容不同直径、长度及偏心距曲轴，换型时间≤15分钟；
安全环保：全封闭磁悬液循环系统，配备废液回收装置；门联锁、急停按钮及过载保护三重防护；
智能数据管理：可选配扫码枪与工业打印机，记录工件信息、检测参数及缺陷图像，支持MES系统对接；
高效节能：待机功耗≤800W，磁悬液利用率≥95%，降低运营成本。
