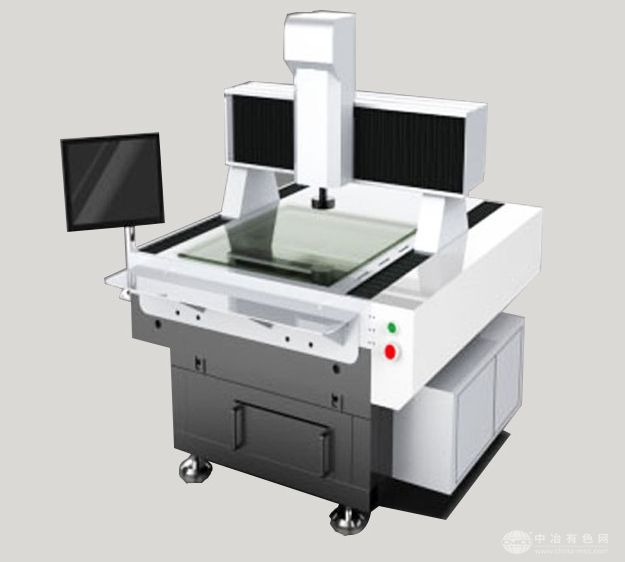

龙门式二次元全自动影像测量仪

267

规格/型号：HZ-3501B

品牌：力显仪器

应用领域：加工设备

产地：广东 - 东莞

厂家/供应商：东莞市力显仪器科技有限公司

咨询电话:：13818857626（请说明信息源自“中冶有色网”）

更新时间：2025-06-13

级别：待认证

龙门式二次元全自动影像测量仪说明介绍

龙门式二次元全自动影像测量仪

工作原理：被测工件（置于工作台上）由LED表面光或轮廓光（在底座内）照明后，经变焦距物镜与彩色CCD摄影机罩壳内摄取被测零件影像，再通过S端子传送至计算机及显示器上，软件在显示器上产生的视频十字线为基准，对其进行瞄准测量，通过工作台带动光学尺与在X、Y方向上移动，取空间各点坐标值，由转接卡至计算机，对测量坐标值进行编程自动几何运算，完成各种数据自动测量和数据自动采集工作。

应用行业：

广泛用于航空航天、大型汽车零部件平面尺寸、科研教学、电工电子、玻璃盖板、LCP胶片、PCB线路板孔位及外形尺寸、大尺寸丝印网板、塑胶板、背光源板、大尺寸冲压件、太阳能反光板、TFT面板外型尺寸、LTPS 、OLED面板外型尺寸、32′-85′电视机面壳外形及各个孔位等尺寸精度检测。

产品基本几何元素测量、组合元素测量、几何元素构造、形位公差评定、逆向工程等，各种报表的输出,各种产品的检测。

技术参数：

仪器型号Instrument model：HZ-3501B

测量行程（mm）Measuring（mm）：2000x400x200

外形尺寸（mm）Dimension（mm）：2000*2600*1680

玻璃承重（kg）Grass table bearing（kg）：80

仪器重量（kg）Instrument weight（kg）:2100

测量精度Accuracy：X,Y：（3.0+L/200）μm Z：（5+L/200）μm

重复精度Repeat-ability：+-3um

光栅尺分辨率Grating ruler resolution：0.0002mm
