透射电子显微镜(TEM)

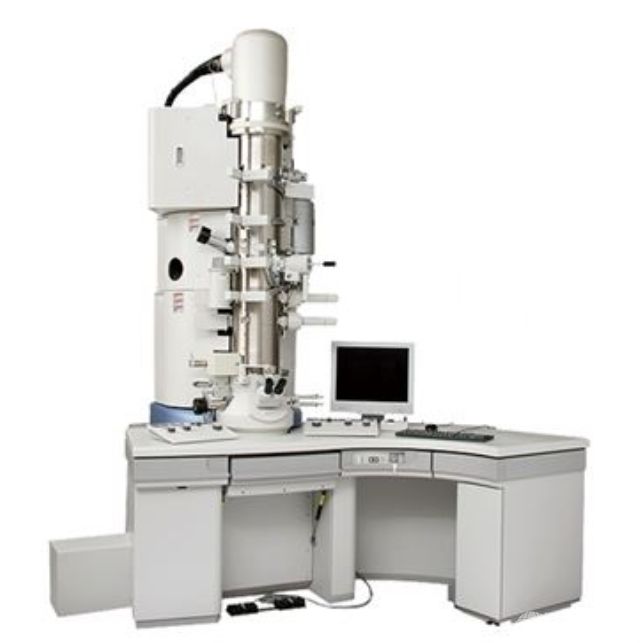

透射电子显微镜(Transmission Electron Microscope,简称TEM),可以看到在光学显微镜下无法看清的小于0.2um的细微结构,这些结构称为亚显微结构或超微结构。要想看清这些结构,就必须选择波长更短的光源,以提高显微镜的分辨率。1932年Ruska发明了以电子束为光源的透射电子显微镜,电子束的波长要比可见光和紫外光短得多,并且电子束的波长与发射电子束的电压平方根成反比,也就是说电压越高波长越短。透射电子显微镜的分辨率比光学显微镜高的很多,可以达到0.1~0.2nm,放大倍数为几万~百万倍。因此,使用透射电子显微镜可以用于观察样品的精细结构,甚至可以用于观察仅仅一列原子的结构,比光学显微镜所能够观察到的最小的结构小数万倍。TEM在中和物理学和生物学相关的许多科学领域都是重要的分析方法,如癌症研究、病毒学、材料科学、以及纳米技术、半导体研究等等。
透射电子显微镜(TEM)的测试原理
由电子枪发射出来的电子束,在真空通道中沿着镜体光轴穿越聚光镜,通过聚光镜将之会聚成一束尖细、明亮而又均匀的光斑,照射在样品室内的样品上;透过样品后的电子束携带有样品内部的结构信息;经过物镜的会聚调焦和初级放大后,电子束进入下级的中间透镜和第1、第2投影镜进行综合放大成像,最终被放大了的电子影像投射在观察室内的荧光屏板上;荧光屏将电子影像转化为可见光影像以供观察。
扫描透射电子显微镜(STEM)工作原理
STEM成像不同于一般的平行电子束TEM, EDS 成像,它是利用会聚的电子束在样品上扫描来完成的。在扫描模式下,场发射电子源发射出电子,通过在样品前磁透镜以及光阑把电子束会聚成原子尺度的束斑。电子束斑聚焦在试样表面后,通过线圈控制逐点扫描样品的一个区域。在每扫描一点的同时,样品下面的探测器同步接收被散射的电子。对应于每个扫描位置的探测器接收到的信号转换成电流强度显示在荧光屏或计算机显示器上。样品上的每一点与所产生的像点一一对应。从探测器中间孔洞通过的电子可以利用明场探测器形成一般高分辨的 明场像。环形探测器接受的电子形成暗场像。
