履带式全液压坑道钻机

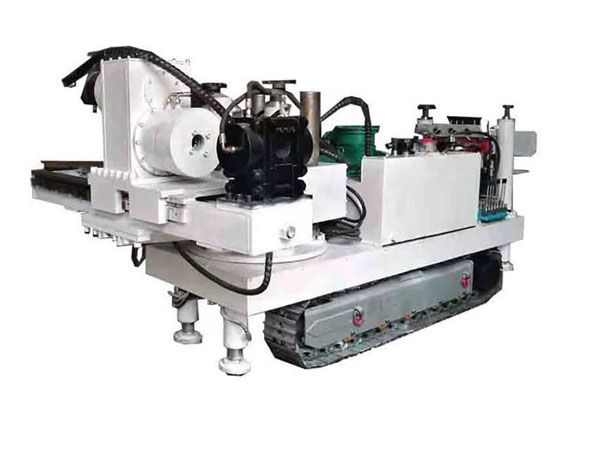

ZDY6000L型履带式全液压坑道钻机产品介绍
ZDY6000L型履带式全液压坑道钻机是一种低转让速大转矩、适于大直径中深孔钻进的履带自行全液压动力头式坑道钻机。该钻机具有技术性能、工艺适应性强、安全可靠、移动搬迁方便等优点，主要适用于煤矿井下大直径中深瓦斯抽放及其它工程孔的施工。
ZDY6000L型履带式全液压坑道钻机型号含义
Z代表钻机，D代表动力头式，Y代表液压传动，数字代表大额定转矩N.m，L代表履带式。
ZDY6000L型履带式全液压坑道钻机产品结构
ZDY6000L型煤矿用坑道钻机采用整体式布置，全机由主机、泵站、操纵台和履带车体四大部分，各部分之间用软管连接，结构紧凑，便于搬迁运输，在运输条件较差的地区。
ZDY6000L型履带式全液压坑道钻机产品特点
1、主机、泵站、操纵台三大件集中布置在自行式履带车体上，搬迁方便;
2、卡盘和夹持器相配合，可实现钻具拧卸机械化，减轻工人劳动强度。钻机上设置多种联动功能，可提高工作效率;
3、给进与起拔钻具能力大，提高了钻机处理卡钻事故的能力;
4、采用双泵系统，回转参数与给进参数可独立调节。变量泵油和变量油马达组合，转速和转矩可在较大范围内无级调整，提高了钻机的适应能力;
5、回转器主轴为通孔结构，钻杆长度不受钻机给进行程限制。取出夹持器卡瓦，可扩大通孔直径，便于起下粗径钻具;
6、液压元件采用进口或国产定型产品，性能稳定，通用性强，质量可靠;
7、通过操纵台进行集中操作，人员可远离孔口一定距离，有利于人身安全;
ZDY6000L型履带式全液压坑道钻机产品参数
尺寸及重量
主机(长×宽×高)mm：2685×994×1780
泵站(长×宽×高)mm：2495×900×1700
操纵台(长×宽×高)mm：mm：730×535×835
整机重量(KG)：6800
适用钻孔深度(M)600
行走装置
行走速度(km/h)：1.5
大爬坡能力(°)：25
接地比压(N/mm2)：0.099
额定压力(Mpa)：25
客定流量(L/min)：30
回转装置
动力头转矩(N.m)：6000~2800
额定转速(r/min)：55~110
油马达型号：A6V160MA
油马达排量(ml/r)：46~160
钻杆直径(mm)：Φ73、Φ89
主轴通孔直径(mm)：Φ95
进给装置
主轴倾角：0-±90°
大进给力(KN)：160
进给速度(M/S)：0-0.4
大起拔力(KN)：240
起拔速度(M/S)：0-0.3
进给/起拔行程(mm)：600
泵站
电动机型号：YBK2-280S-4
额定功率(KW)：75
额定电压(V)：380V/660V、660V/1140V
额定转速(r/mim)：1480
主油泵型号：L10VO71DR
额定压力(MPa)：25
主油泵排量(ML/R)：0-71
主油泵流量(ML/min)：0-156
副油泵型号：L10V028DR
副油泵排量(ML/R)：0~28
副油泵流量(ML/min)：0~84
液压系统额定压力(MPa)：主油泵：22;副油泵：22
油箱有效容积(L)：400
