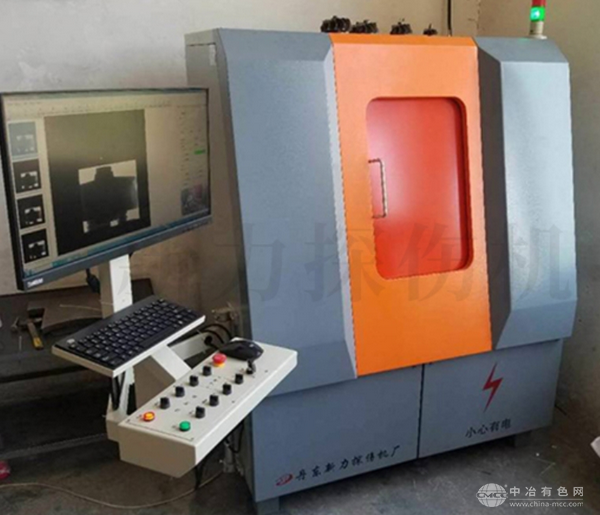

增压器配件X射线检测
汽摩配件X射线检测在增压器中应用
主要配置：
1. X射线探伤主机
2. 平板成像器
3. 图像处理单元
4. 五维或七维检测平台
主要技术指标
1. 管电压：40-225KV 连续可调
2. 管电流：0.1-8mA 连续可调
3. 重复数度：±0.01%
4. 像元尺寸：127μm
5. 系统分辩率：3.94lp/mm
6. 灵敏度：1.0-1.5%
检测范围：10mm-1800mm
检测能力：主要检测缺陷（裂纹、气孔、夹渣、未溶合、未焊透等）
主要配置：
6. X射线探伤主机
7. 平板成像器
8. 图像处理单元
9. 七维检测平台
10. 铅防护房
主要技术指标
7. 管电压：40-225KV 连续可调
8. 管电流：0.1-8mA 连续可调
9. 重复数度：±0.01%
10. 像元尺寸：127μm
11. 系统分辩率：3.94lp/mm
12. 灵敏度：1.0-1.5%
教学焊接数字成像系统检测灵活，占地面积小、成像（拍片）速度快数字成像1秒显示出结果。
主要配置：
11. X射线探伤主机
12. 平板成像器
13. 图像处理单元
14. 五维或七维检测平台
15. 铅防护房
增压器配件的X射线检测是确保增压器质量和性能的重要手段，以下是相关介绍：
检测原理
穿透与衰减特性：X射线具有穿透性，当它穿透增压器配件时，由于配件内部不同结构和材质对 X射线的吸收和散射程度不同，使得透过配件的 X 射线强度分布发生变化。例如，增压器的叶轮、涡轮等部件若存在裂纹、气孔、夹杂等缺陷，这些缺陷区域与正常区域对 X射线的吸收和散射会有差异。
成像原理：穿透配件后的 X射线投射到探测器上，探测器将光信号转换为电信号，再通过图像处理软件生成高清图像，据此分析判断配件内部的缺陷情况。
操作流程
准备工作：明确待检测的增压器配件，清理其表面的油污、灰尘等杂物。根据配件的形状、尺寸和检测要求，选择合适的 X 射线检测设备，如便携式 X 射线探伤机或在线 X-ray 检测机等，并准备好相应的防护用品。
设备设置：将配件放置在合适位置，调整 X 射线机的位置和角度，使 X 射线能够尽可能垂直地穿透待检测部位。根据配件的材质、厚度等特性，设置合适的管电压、管电流和曝光时间等参数。
曝光检测：开启 X 射线机，按照设定参数对增压器配件进行曝光，使 X 射线穿透配件并被探测器接收。曝光过程中要确保设备稳定运行，人员处于安全防护区域。
图像处理：对探测器获取的图像数据进行处理，如灰度调整、降噪、对比度增强等，突出图像中的缺陷信息，提高图像清晰度和可读性。
分析结果：由专业检测人员根据处理后的图像，分析增压器配件内部是否存在缺陷，确定缺陷的位置、大小、形状和类型等，并与相关标准和规范对比，判断配件是否符合质量要求。
报告结果：根据分析结果编写详细的检测报告，记录检测的配件信息、检测条件、缺陷情况以及质量评估结论等内容。
应用场景
叶轮检测：增压器叶轮在高速旋转下工作，其质量至关重要。X射线检测可发现叶轮内部的铸造缺陷，如气孔、砂眼等，这些缺陷可能导致叶轮在运行过程中出现应力集中，进而引发叶轮断裂等严重故障。
涡轮检测：涡轮同样承受着高温和高转速的工作环境，X射线能检测出涡轮叶片的裂纹以及涡轮内部的夹杂等缺陷，避免因涡轮故障影响增压器的增压效果和发动机的性能。
壳体检测：增压器壳体需要保证良好的密封性和强度。通过 X射线检测可以查看壳体内部是否存在缩孔、疏松等缺陷，以及焊缝处是否有未焊透、裂纹等问题，防止壳体在工作过程中出现泄漏或破裂。
