XMB三辊四筒球磨两用机

2152

规格/型号：XMB

品牌：暂无

应用领域：暂无

产地：江西 - 赣州

厂家/供应商：赣州华冠机械

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-01-19

级别：待认证

XMB三辊四筒球磨两用机说明介绍

一、产品介绍

XMB—70型三辊四筒棒磨机是实验室用的小型、轻型、多用途的新型磨机设备。有容积为0.25、0.5、1.0和2.0升的4种磨鼓，可以是单筒或多筒的同时磨机，也可以是干、湿两用的，也可以用钢球代替钢棒作为球磨机。具有结构紧凑、使用方便、体积小、重量轻等优点，为实验室中普遍使用的FD--系列单槽浮选机（容积为0.5、0.75、1.0、1.5升），和FG—系列挂槽浮选机（容积为0.02、0.06、0.1、0.14升或处理量为5、15、25、35克）或相应规格的浮选机及其他仪器配套使用的理想设备。是定型的实验室用磨矿设备系列中小规格的起点设备。

二、用途

XMB—70型三辊四筒棒磨机用于冶金、地质、化工、建材、煤炭等实验，也用于研究机构和选矿厂进行矿石选择性研究时细矿石的使用，以及机械、水电、轻工业、农业等方面实验研究时细少量的材料的使用。

为了保证磨筒能以良好的参数运转，在开采磨机时，必须按照表中推荐的钢棒配合制度进行作业。不这样做的话，铣削效率会明显降低，铣削的正常情况也会受损。

用户也可以通过系统试验，另行选择。

三、技术规格

序号	名称				规格				单位
1	磨矿滚筒		容积		0．25	0．5	1	2	L
			直径×长度		φ65×86	φ83×107	Φ95×137	φ132×162	㎜
2	最大装矿量				50	100	280	400	g
3	给矿粒度				－0.5	－0.5	－1	－2	㎜
4	产物粒度				－0.074	－0.074	－0.074	－0.074	㎜
5	钢棒	直径×长度			φ10×72	φ12×95	φ14×125φ18×125	φ18×146	㎜
		数量			7	9	各6	17	件
		重量			0.62	1.5	2.6	5.22	㎏
6	钢球	直径			φ12	φ15	φ20	φ25	㎜
		数量			40	40	40	40
7	主动辊子转速				0---400				r/min
8	电动机			型号	Y90S-6
				功率	0.75				kW
				转速	1000				r/min
9	外形尺寸				长×宽×高 900×540×950				㎜
10	机器重量				230				㎏

四、机械结构维护概要

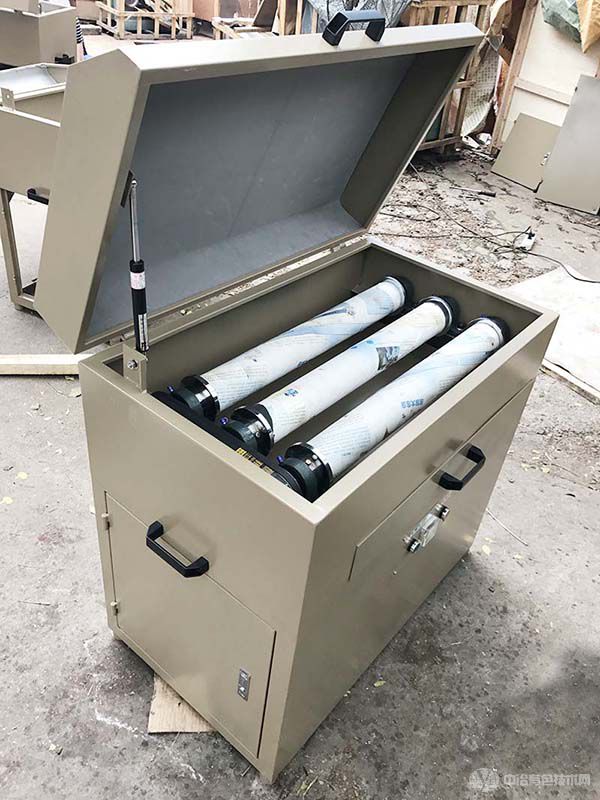

XMB—70型三辊四筒棒磨机由主机和4种不同规格的磨辊组成。

4种不同规格的磨辊可以根据使用情况单独或同时放置在与主机上部平行排列的橡胶辊上，用变频调速器使中间的主动辊具有不同的转速以满足各种磨辊的速度要求。轧钢机滚筒放置在滚筒上，在摩擦力的作用下在主机、从机滚筒上滚动。在筒壁内对铣削滚筒中的钢棒施加冲击，使其产生铣削剥离作用进行铣削。

主机、从机之间的距离可以通过所选择的铣削鼓的大小进行调节。设备出厂时，接近工作面的从站安装在距离较大的位置，远离工作面的从站安装在最小距离的位置。为了满足多个滚轮同时开采矿山和需要分别停车的要求，在主从滚轮之间安装了一对镶有橡胶管的停车滚轮，工作时一个滚轮达到规定的时间时，将停车手柄固定在把手轴线上此时，另一侧的铣削作业照常进行，不受影响。需要在两侧同时进行铣削作业时，将把手插入定位板中央的定位孔即可。电气设备都安装好了，根据工厂出货的要求进行了全面的检查和试运行，但是用户收到设备后，只要去除包装物和油脂，连接电源和地线就可以使用。

各旋转部分除付托辊外均使用滚动轴承，因此无需经常加油，可以与电动机的双面端滚动轴承一起每年更换一次油，也可以根据使用状况另行加油。为了防止清洗水进入后润滑脂皂化失效，建议不要使用钠类润滑脂。皮带辊两端的Me尼龙中加入了二硫化钼的轴套，有充分的自润滑能力，不需要另外加入润滑剂。

五、操作顺序：

1、开始作业时，将矿样和水混合后放入磨筒盖上盖子；

2、打开设备上盖，放下磨鼓，放下盖；

3、设定铣削时间，打开计时器盖，设定所需时间；

4、打开启动开关后，电动机启动，使主支承辊旋转，在摩擦力的作用下，铣削辊在主支承辊和支承辊上滚动，使铣削辊铣削。

六、安装使用要点

(一)安装

1、机器不需要另外设置基础，可以直接放置在一般的工作台上或平台上。用机器四角的可调节支撑调整水平后，着手清洁包装油脂，连接电源和地线，检查运转方向，使主动辊向操作面的方向旋转。

2、利用废料进行清扫运转，直到筒壁和钢棒清洁为止。

3、将筒体装满防锈石灰水，盖上盖子，存放在箱子内准备。

(二)使用
