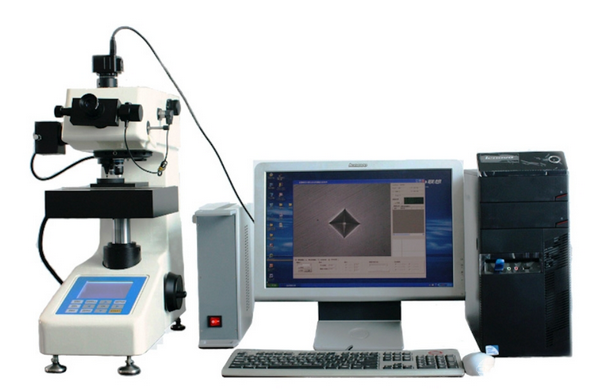

XHVZ-1000-CCD全自动图像测量维氏硬度计是一款高精度的硬度检测设备
广泛应用于冶金、机电、模具等领域
可对试样的硬度或表面硬化层进行分析测试
是机械加工领域高精度零件测试分析的理想仪器
配置：
1、XHVZ-1000自动转塔数显显微维氏硬度计，
2、光电转换接口，
3、彩色高像素摄像头，
4、彩色图像采集卡，
5、X/Y自动平台，
6、平台专用电器控制箱，
7、专用硬度分析软件
8、电脑，
9、打印机，
主要特点：
该仪器通过RS232和硬度计通信，可选择不同的步长对X轴Y轴移动
特别适合对渗碳层试样的硬度或硬化层深度进行测量
可配置不同载荷，能对不同的试样进行测量
并能生成图文报表并储存，使用户操作简单，使用便捷
该软件还能分别控制硬度计的转塔、灯光、保荷时间、载物台移动、加载荷等
可进行PC机对硬度计的命令控制，同时硬度计也会返回执行命令信号，做到上下位机相互通讯
该软件界面友好，人性化，稳定可靠，机械定位精度非常高，完全能满足测试要求
该仪器可以单点测量维氏硬度压痕，也可以连续多点自动加荷后测定硬度压痕
同时可提供硬度分布曲线，根据该曲线得到相应的硬化层深度
所有的测量数据和计算结果以及压痕图像都可以生成图文报表，并可以打印或储存
技术参数：
1、维氏标尺：HV0.01，HV0.025，HV0.05，HV0.1，HV0.2，HV0.3，HV0.5，HV1，
2、试验力单位：gf，mN，
3、试验力： （gf） 10 25 50 100 200 300 500 1000（1K），
（mN） 98 245 490 980 1960 2940 4900 9800，
（试验力范围选配：从HV0.3-HV50，）
4、试验力选择： 旋转试验力变换手轮，选定的试验力显示在屏幕上，
5、加载控制： 自动（加荷/保荷/卸荷），
6、保荷时间： 5—99秒(1秒为增量)，
7、测试模式： 维氏/努氏HV/HK，
8、硬度值： 手动测量压痕，自动输入测量读数；自动计算并显示硬度值，
9、语言： 英文，

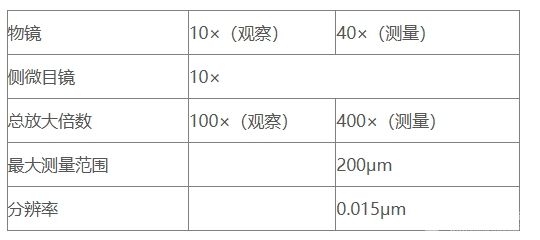

10、光学系统：
11、X-Y试台：最小移动距离0.01mm，最大移动距离：70mm，
尺寸： 100×100 mm，
行程： 25×25 mm，
分辨率： 0.01 mm，
12、试件
最大高度： 90 mm，
最大深度： 120 mm（从中心算起），
13、节能模式： 15分钟不用后自动进入待机模式，
14、LCD对比度： 32级可调，
15、输出RS232，
16、CCD：日本原装高像素CCD，
17、图像采集卡：大恒专业图像采集卡，
18、NK专业硬度分析软件，
19、液晶品牌电脑，
20、Canon打印机，
21、光源： 12V/20W，
22、光源亮度： 16级可调，
23、加载电机： 3W,100V AC，4 rpm，
24、加载电机驱动方式： 无触点SSR，
25、电源： 220V 50/ 60 Hz，
26、整机功耗： ≤60W，
27、主机尺寸： 490×320×550 mm，
28、主机重量： 约35 kg；
功能说明：
（1）独特的自动聚焦技术
独特的自动聚焦技术和高质量的光学系统，使您即使是处理表面粗糙度极低的试样，也可以迅速进行自动聚焦和自动硬度评估
此技术可应用于最小的载荷和最大放大倍数，强大功能适用于大多数硬度测试应用
此外，照明系统确保了持续均匀的照明强度
（2）自动转塔盘
自动转塔盘上装有二个物镜和一个压头
自动转塔盘在软件的控制下，可完成不断转换压头和物镜位置，消除了人为误差的可能成因
转塔盘运行速度既快又精
得益于预编程的测试方法以及合理的机械结构，提高了测试方法和转塔盘位置的转换速度
（3）X-Y自动工作台
X-Y自动工作台的控制，直接对硬度计进行控制和数据通讯，包括物镜与压头自动转换，自动对焦，设定控制自动加荷、保持、卸荷，单个压痕或连续多个压痕，设定步进距离，步进移动的模式，图像分析软件，自动记录压痕直径与硬度值，自动绘制深度与硬度梯度曲线图
自动载物台控制：按照需要可以控制载物台的前后左右，快慢移动，以便在试样上设置合适的测试位置
并可把运动轨迹，作为文件保存下来，方便以后调用
载物台可以按照设定的坐标，移动的准确位置，进行压痕打压
可显示压痕定位图，试样边缘的距离可以在软件中设定，以便使深度测量准确可靠
（4）图像测量软件功能
①、数据处理软件与图像测试软件兼容并进行压痕测量，数据分类，统计，储存及输出，软件自动显示压痕测试结果曲线，深度曲线，误差统计，测试次数分组统计等
②、操作系统 Windows XP, Windows Vista 或 Windows 7 32位操作系统，严格按国家标准GB和国际标准ISO设计，良好的界面和简便的操作
③、高分辨率的图像保证了高精度的硬度测量
④、提供用鼠标测量和键盘测量，屏幕上提供水平游标和垂向游标，测量D1和D2
⑤、提供用标准长度尺或硬度块对硬度进行精密校准，
⑥、提供对球面或圆柱面试件表面的硬度修正
⑦、渗碳层或电镀层硬度梯度曲线及硬度深度分析，
⑧、自动绘制硬度曲线图，自动进行洛氏、表面洛氏、布氏标尺转换
⑨、提供多种形式的测试报告：用户也根据自身要求进行任意编辑排版
⑩、可以用鼠标进行HK硬度值的测量
