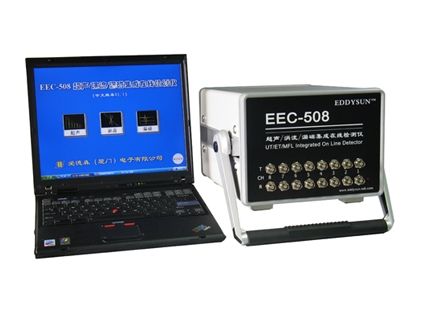

EEC-508 超声/涡流/漏磁集成在线检测仪
EEC-508 超声 涡流 漏磁集成在线检测仪采用最先进的微机技术、DSP技术和SMT工艺制造技术，性能稳定可靠，信噪比高。能实时有效地检测金属材料缺陷，区分合金种类和热处理状态，以及厚度变化测量等。EEC-508检测系统将现代无损检测设备与计算机网络技术相结合，构成一个整体。基于系统平台，实现检测数据的多方共享，实现数据采集、传输、分析、存储等多项任务同时进行，提高现场检测工作效率，是核能、电力、石化、航天、航空和军工必备的无损检测设备。
功能信息
· 功能强大：具超声/涡流/漏磁检测功能。实时多踪图形显示
· 灵敏直观：金属缺陷的位置可在检测过程中即时确定
· 数据分析：随机配套软件可对所采集的信号可进行回放、分析、打印
· 数据存储：涡流检测参数、图形、文件可存储于仪器内并随时调用
· 数据通讯：可通过网络等接口可与台式计算机或同类仪器通信，传输仪器参数、图形、文件等数据，实现探伤结果的计算机管理
· 菜单式人机对话，键盘鼠标操作
技术参数
尺寸和重量：
尺寸：470mm x 305mm x 205mm（L x W x H） 重量：8kg
电源：AC 220V
工作环境：
工作温度：-25℃～+60℃
存储温度：-20℃～＋50℃
相对湿度：不超过85%
超声检测：
1、 通道：8个
2、 发射脉冲：发射强时≥500V，前沿上升时间tr≤50ns
3、 阻 尼：高/低
4、 重复频率：25Hz～10KHz，分25/50/100/200/500/1K/2K/5K/10K多档调节；每四个通道循环工作时的重复频率，每通道最高可达2KHz
5、 探测范围：5～5000mm（钢纵波）连续可调，最小显示范围1mm
6、 脉冲位移：-10～1000mm(钢纵波)
7、 探头零点：0～200μs
8、 材料声速：1000～9999m/s
8、 频率范围：0.5～15MHz(三档可选)
9、 增 益：0～110dB, 最小步长0.5dB
10、垂直线性误差：≤3%
11、水平线性误差：≤3%
12、探伤灵敏度余量：≥60dB(2.5P20 深200mmΦ2平底孔)
13、远场分辨力：≥28dB (2.5P20)
14、抑 制：0～80%，线性抑制
15、闸 门：a/b2个独立报警闸门，每个闸门均有进波/失波报警功能，a闸门还可设定为跟踪闸门
16、检波方式：正半波/负半波/全波/射频
17、采样精度：10位AD
18、采样速率：200MHz
19、A-SCAN、B-SCAN
涡流检测：
1、 通道：8个
3、 频率范围：64 Hz～5 MHz
4、 增益：0～90dB，最小步长 0.5dB
5、 相位旋转：0～359° 步进 1°
6、 增益比（Y/X）：0.1～10
7、 显示模式：点/线/消隐
8、 高通滤波：0～500Hz
6、 低通滤波：10～10000Hz
7、 数字滤波点数：1～100
8、 探头激励信号幅度：1～8级
9、 硬件报警输出：1个
10、报警输出信号：三极管OC门输出
漏磁检测：
1、 通道：8个
2、 显示方式：时基/阴影/数字/叠合
3、 测长时钟选择：内/外时钟
4、 测距：1～256mm
5、 放大：0～90dB 最小步进0.5 dB
6、 高通滤波：0～500Hz
7、 低通滤波：10～10000Hz
